张力减径机的动力学和运动学的分析

张力减径机的动力学和运动学的分析_第1页
1/3

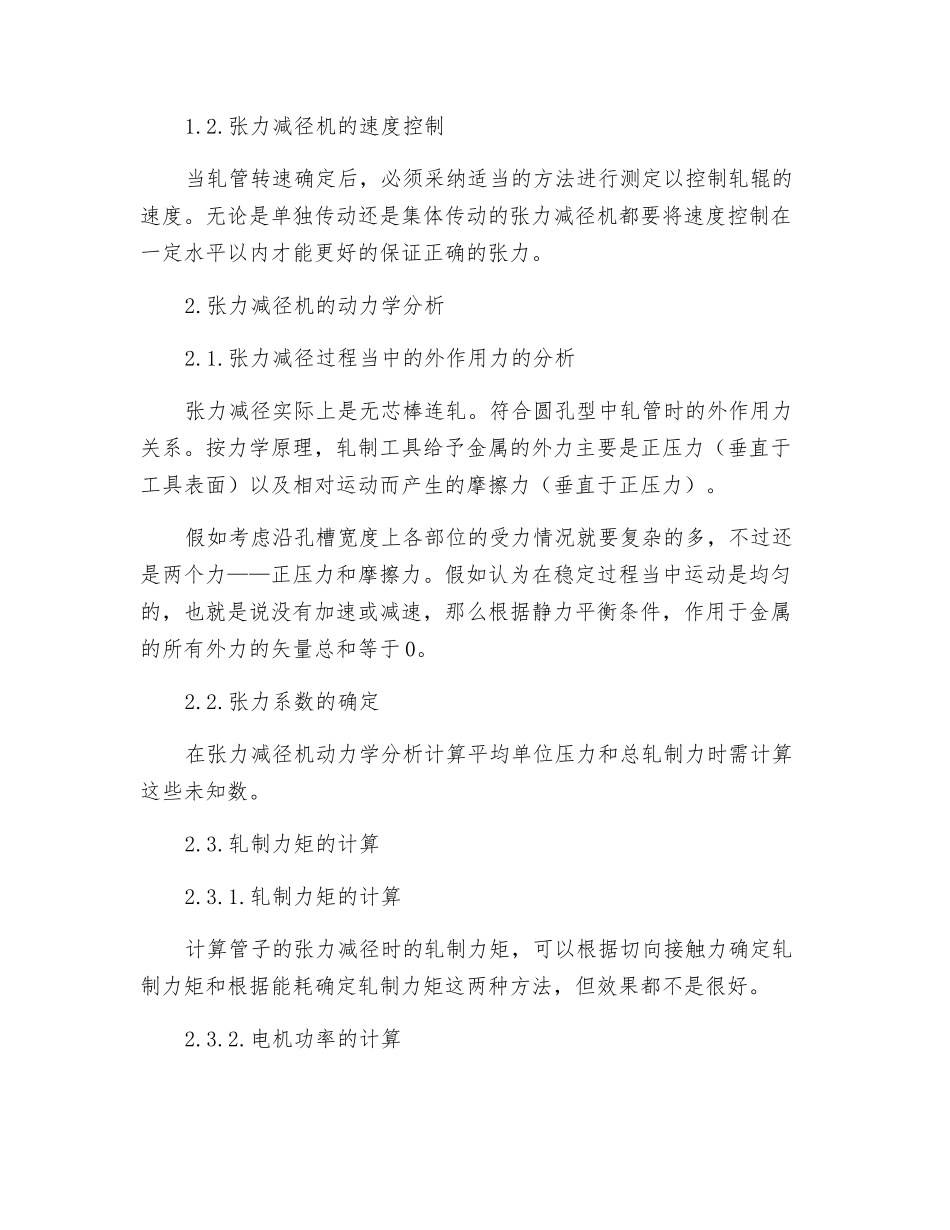

张力减径机的动力学和运动学的分析_第2页
2/3

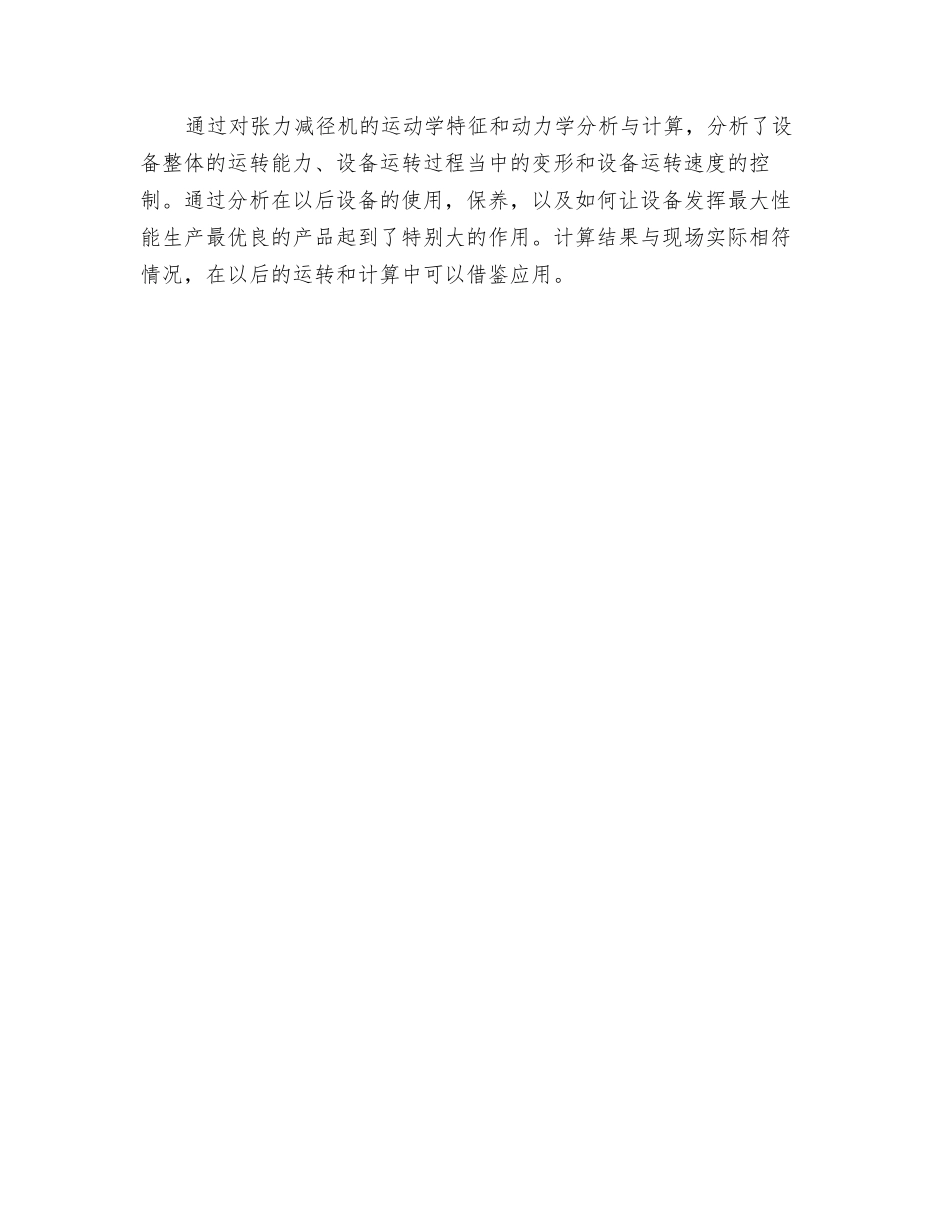

张力减径机的动力学和运动学的分析_第3页
3/3
张力减径机的动力学和运动学的分析文章主要对三辊式张力减径机进行分析,主要分析张力减径机的动力学和运动学原理,通过对张力减径机的速度分析、转速分析和速度控制来分析张力减径机运动学特征,通过对张力减径机受力分析、轧制压力和轧制力矩进行分析张力减径机的动力学特征分析。张力减径机是现代化的生产机组,其作用和优越性使其在大规模无缝钢管生产中不可缺少。随着我国钢管工业的进展张力减径机组正被广泛运用。对三辊式张力减径机进行分析,该机组是 90 年代研制的,具备许多独特的优点。以下分析张力减径机的运动学和动力学原理。1.张力减径机的运动学特征1.1.运动学特征在张力减径的过程当中,要求各个机架的延伸系数和轧辊圆周协调一致,同时决定连轧机工作的基本条件要求通过每个机架的金属的秒流量相等。在所有的机架都充满金属而 C 不等于 0 的情况下,对于每对轧辊在随意瞬间都遵守秒流量、相等的原则,这种相等可通过轧辊和金属之间的滑移达到。因此当 C 不等于 0 时,减径机任何一个机架中的变形条件发生变化,都会影响其余机架中的变形条件,但由于连轧过程本身存在着相适应,自相调整的过程,因此即使在这种相互作用的复杂关系中减径过程仍然能够在任一瞬间保持秒流量相等。但是当差别较大时,必定会造成严重的拉钢和推钢,轻者不能获得所需要的钢管尺寸,重者连轧过程不能建立,甚至出现事故,因此比较准确的计算各机架转速是很重要的。1.2.张力减径机的速度控制当轧管转速确定后,必须采纳适当的方法进行测定以控制轧辊的速度。无论是单独传动还是集体传动的张力减径机都要将速度控制在一定水平以内才能更好的保证正确的张力。2.张力减径机的动力学分析2.1.张力减径过程当中的外作用力的分析张力减径实际上是无芯棒连轧。符合圆孔型中轧管时的外作用力关系。按力学原理,轧制工具给予金属的外力主要是正压力(垂直于工具表面)以及相对运动而产生的摩擦力(垂直于正压力)。假如考虑沿孔槽宽度上各部位的受力情况就要复杂的多,不过还是两个力——正压力和摩擦力。假如认为在稳定过程当中运动是均匀的,也就是说没有加速或减速,那么根据静力平衡条件,作用于金属的所有外力的矢量总和等于 0。2.2.张力系数的确定在张力减径机动力学分析计算平均单位压力和总轧制力时需计算这些未知数。2.3.轧制力矩的计算2.3.1.轧制力矩的计算计算管子的张力减径时的轧制力矩,可以根据切向接触力确定轧制力矩和根据能耗确定轧制...
