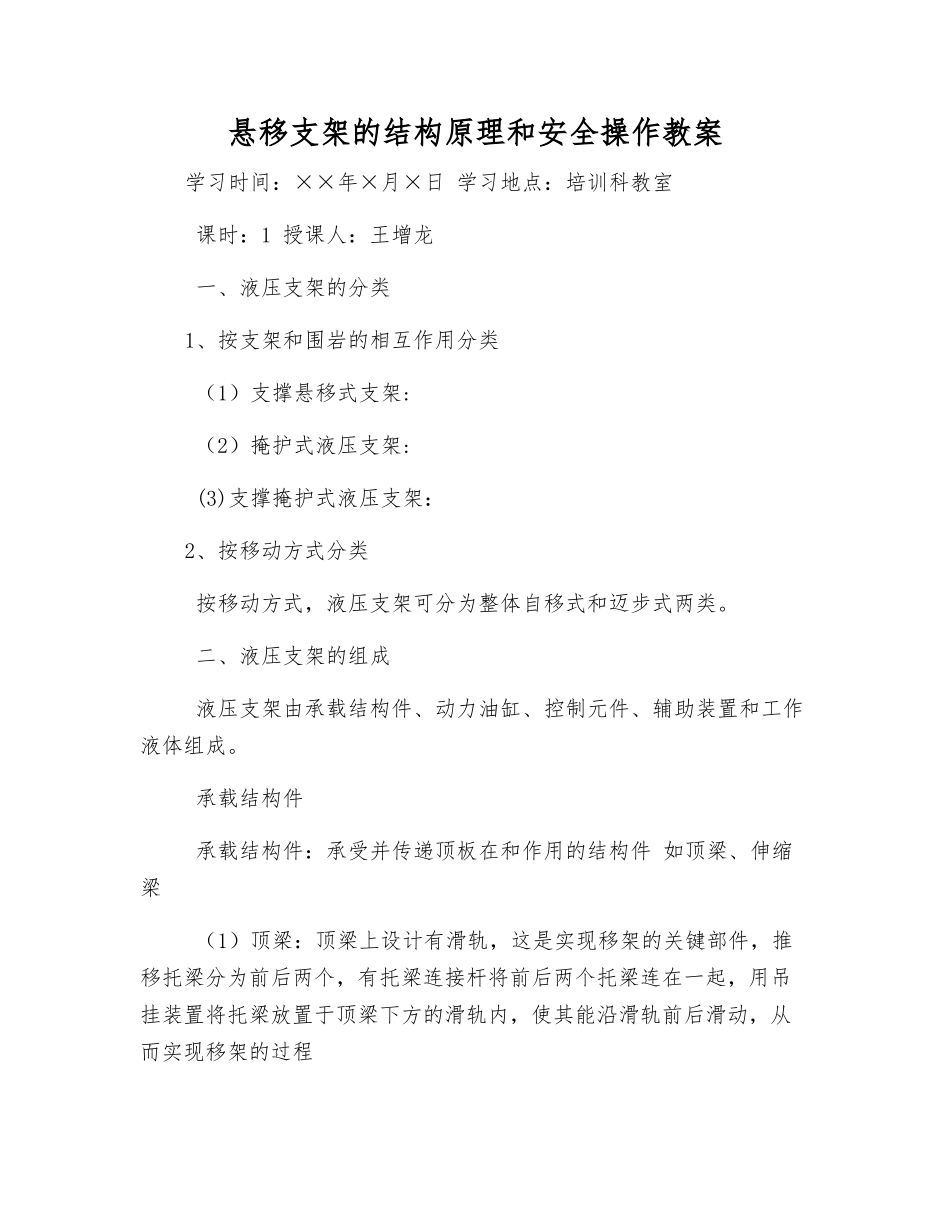

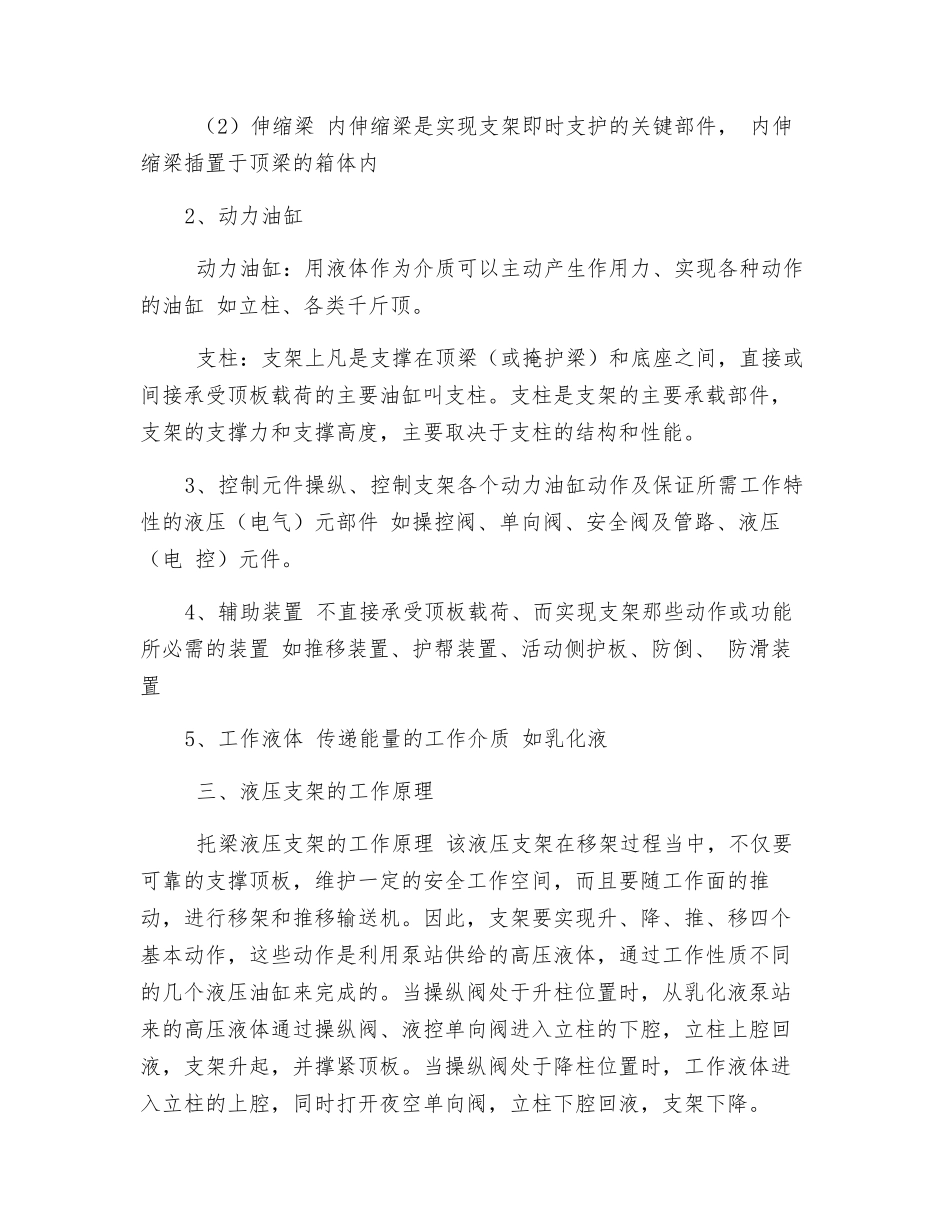

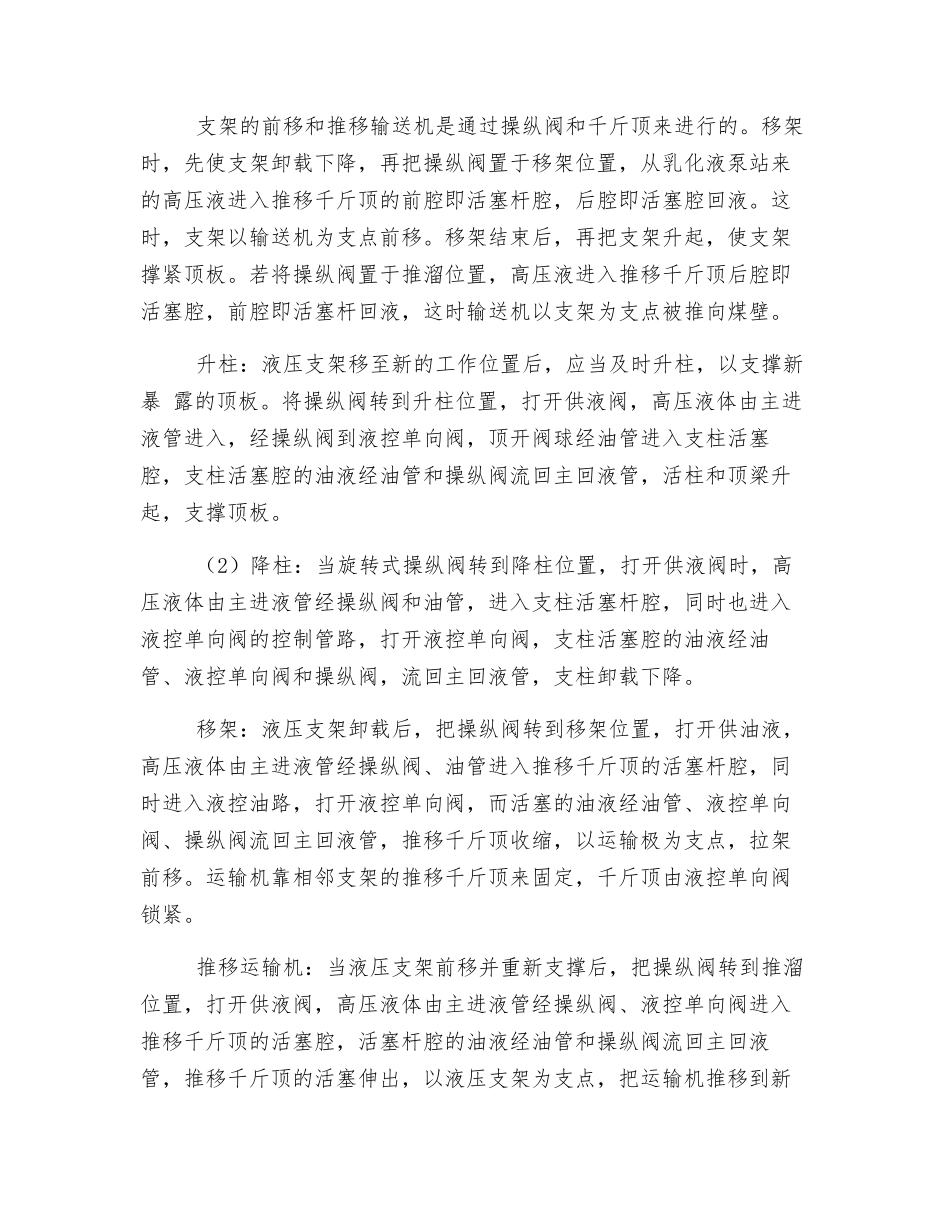

悬移支架的结构原理和安全操作教案学习时间:××年×月×日 学习地点:培训科教室 课时:1 授课人:王增龙 一、液压支架的分类1、按支架和围岩的相互作用分类 (1)支撑悬移式支架: (2)掩护式液压支架: (3)支撑掩护式液压支架:2、按移动方式分类 按移动方式,液压支架可分为整体自移式和迈步式两类。 二、液压支架的组成 液压支架由承载结构件、动力油缸、控制元件、辅助装置和工作液体组成。 承载结构件 承载结构件:承受并传递顶板在和作用的结构件 如顶梁、伸缩梁 (1)顶梁:顶梁上设计有滑轨,这是实现移架的关键部件,推移托梁分为前后两个,有托梁连接杆将前后两个托梁连在一起,用吊挂装置将托梁放置于顶梁下方的滑轨内,使其能沿滑轨前后滑动,从而实现移架的过程 (2)伸缩梁 内伸缩梁是实现支架即时支护的关键部件, 内伸缩梁插置于顶梁的箱体内2、动力油缸 动力油缸:用液体作为介质可以主动产生作用力、实现各种动作的油缸 如立柱、各类千斤顶。 支柱:支架上凡是支撑在顶梁(或掩护梁)和底座之间,直接或间接承受顶板载荷的主要油缸叫支柱。支柱是支架的主要承载部件,支架的支撑力和支撑高度,主要取决于支柱的结构和性能。3、控制元件操纵、控制支架各个动力油缸动作及保证所需工作特性的液压(电气)元部件 如操控阀、单向阀、安全阀及管路、液压(电 控)元件。4、辅助装置 不直接承受顶板载荷、而实现支架那些动作或功能所必需的装置 如推移装置、护帮装置、活动侧护板、防倒、 防滑装置5、工作液体 传递能量的工作介质 如乳化液 三、液压支架的工作原理 托梁液压支架的工作原理 该液压支架在移架过程当中,不仅要可靠的支撑顶板,维护一定的安全工作空间,而且要随工作面的推动,进行移架和推移输送机。因此,支架要实现升、降、推、移四个基本动作,这些动作是利用泵站供给的高压液体,通过工作性质不同的几个液压油缸来完成的。当操纵阀处于升柱位置时,从乳化液泵站来的高压液体通过操纵阀、液控单向阀进入立柱的下腔,立柱上腔回液,支架升起,并撑紧顶板。当操纵阀处于降柱位置时,工作液体进入立柱的上腔,同时打开夜空单向阀,立柱下腔回液,支架下降。 支架的前移和推移输送机是通过操纵阀和千斤顶来进行的。移架时,先使支架卸载下降,再把操纵阀置于移架位置,从乳化液泵站来的高压液进入推移千斤顶的前腔即活塞杆腔,后腔即活塞腔回液。这时,支架以输送机为支点前移。移架结...
