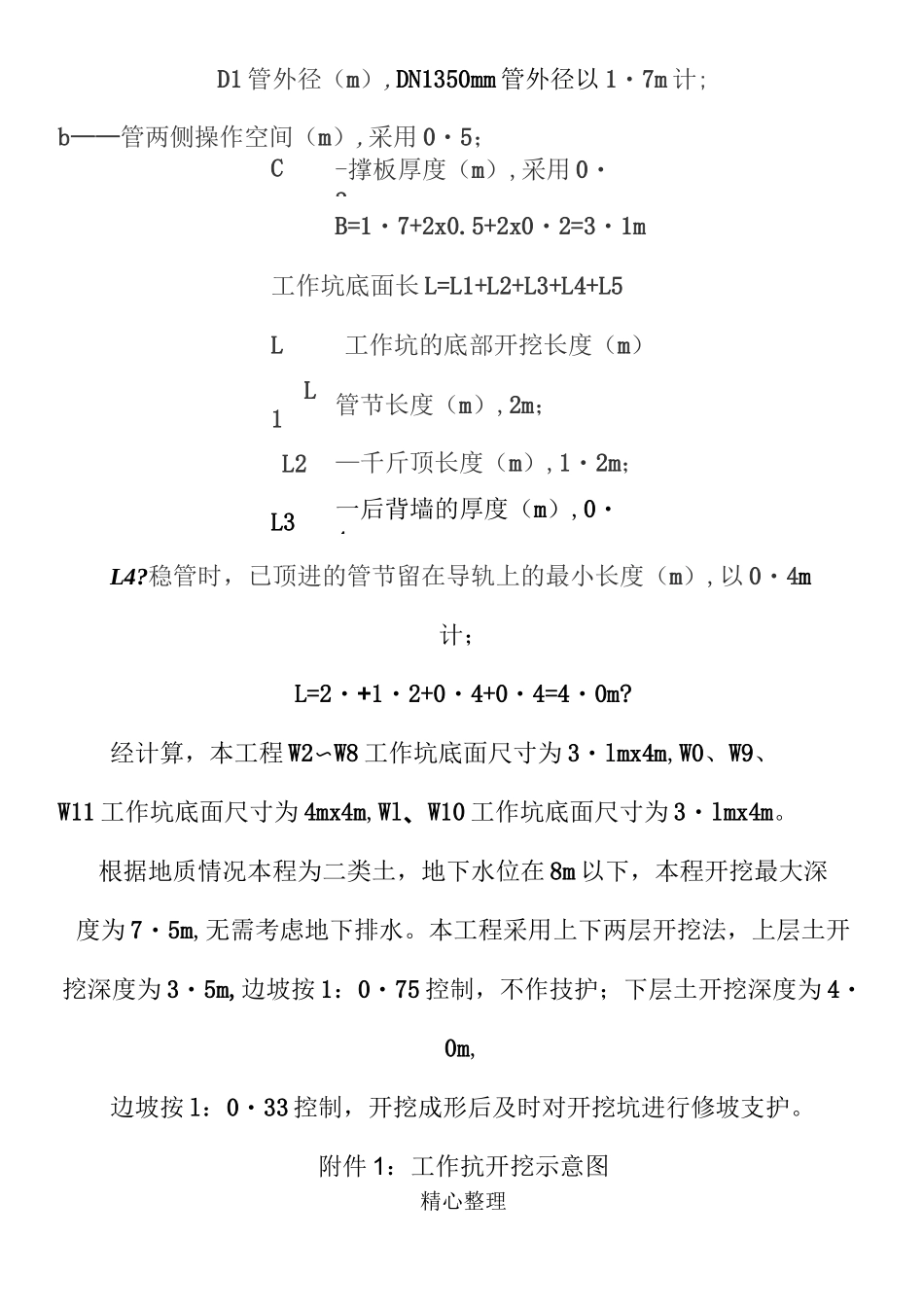

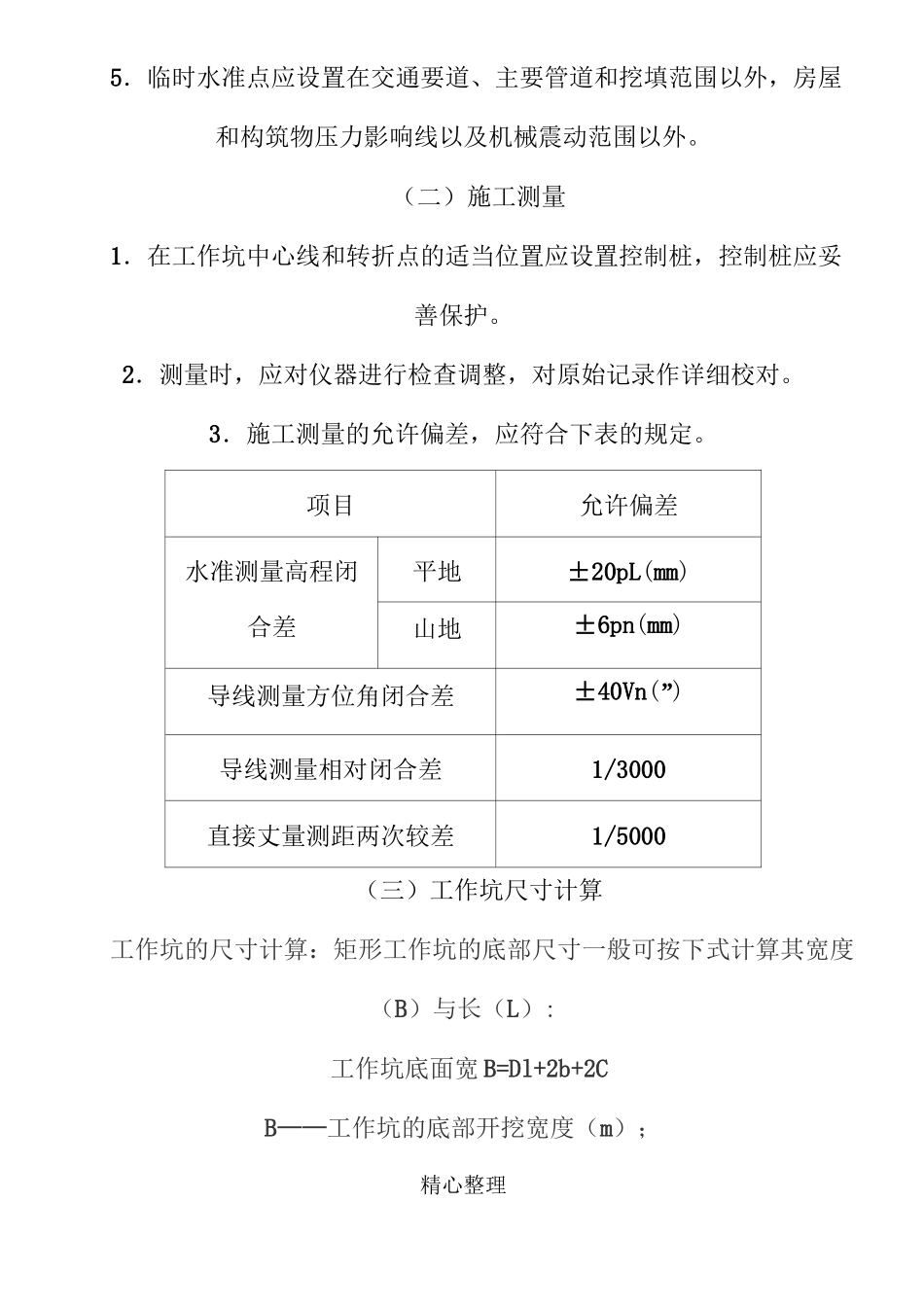

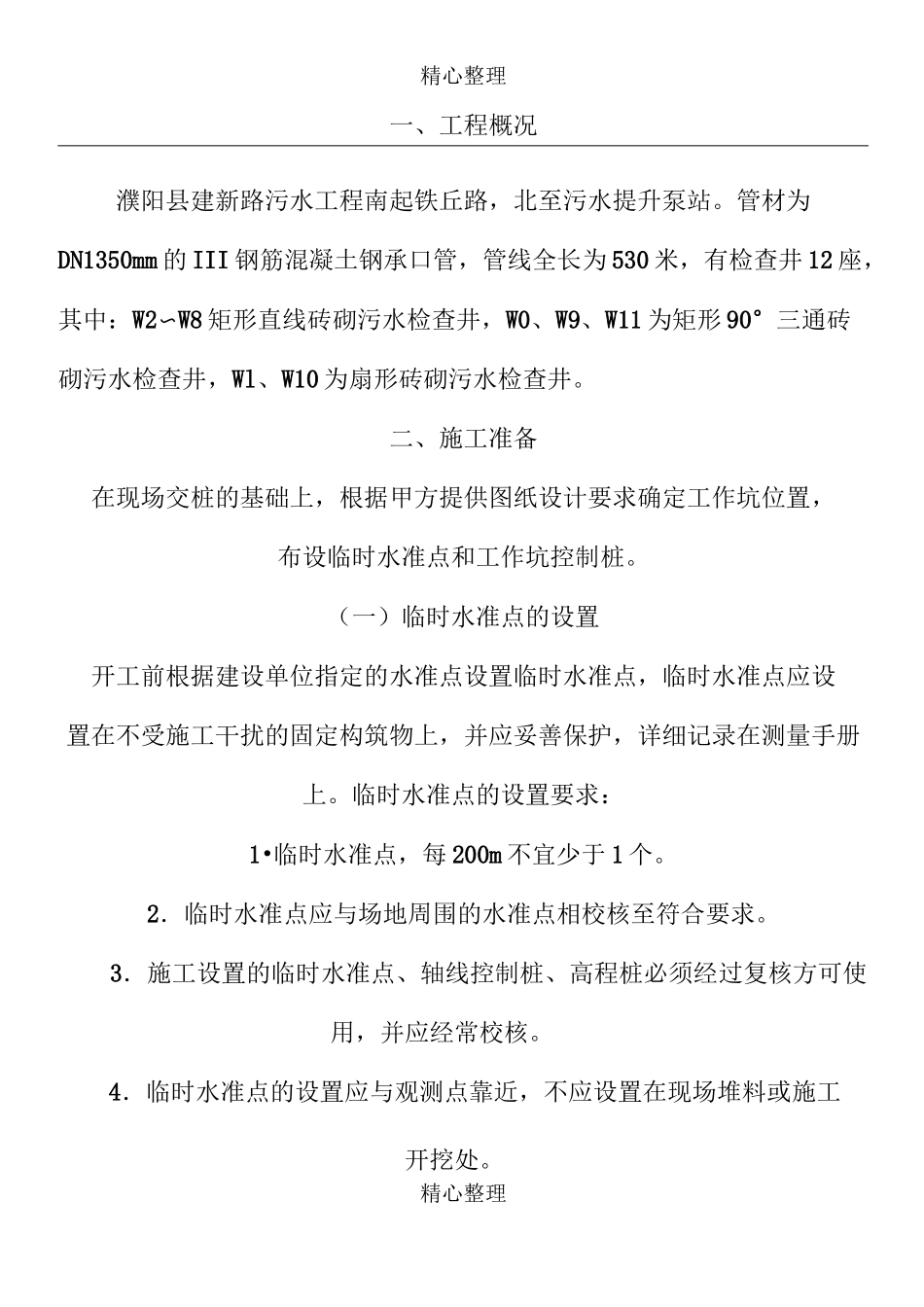

精心整理一、工程概况濮阳县建新路污水工程南起铁丘路，北至污水提升泵站。管材为DN1350mm 的 III 钢筋混凝土钢承口管，管线全长为 530 米，有检查井 12 座，其中：W2〜W8 矩形直线砖砌污水检查井，W0、W9、W11 为矩形 90°三通砖砌污水检查井，Wl、W10 为扇形砖砌污水检查井。二、施工准备在现场交桩的基础上，根据甲方提供图纸设计要求确定工作坑位置，布设临时水准点和工作坑控制桩。（一）临时水准点的设置开工前根据建设单位指定的水准点设置临时水准点，临时水准点应设置在不受施工干扰的固定构筑物上，并应妥善保护，详细记录在测量手册上。临时水准点的设置要求：1•临时水准点，每 200m 不宜少于 1 个。2．临时水准点应与场地周围的水准点相校核至符合要求。3．施工设置的临时水准点、轴线控制桩、高程桩必须经过复核方可使用，并应经常校核。4．临时水准点的设置应与观测点靠近，不应设置在现场堆料或施工开挖处。精心整理5．临时水准点应设置在交通要道、主要管道和挖填范围以外，房屋和构筑物压力影响线以及机械震动范围以外。（二）施工测量1．在工作坑中心线和转折点的适当位置应设置控制桩，控制桩应妥善保护。2．测量时，应对仪器进行检查调整，对原始记录作详细校对。3．施工测量的允许偏差，应符合下表的规定。项目允许偏差水准测量高程闭平地±20pL(mm)合差山地±6pn(mm)导线测量方位角闭合差±40Vn(”)导线测量相对闭合差1/3000直接丈量测距两次较差1/5000（三）工作坑尺寸计算工作坑的尺寸计算：矩形工作坑的底部尺寸一般可按下式计算其宽度（B）与长（L）:工作坑底面宽 B=Dl+2b+2CB——工作坑的底部开挖宽度（m）；精心整理D1 管外径（m）,DN1350mm 管外径以 1・7m 计;b——管两侧操作空间（m）,采用 0・5；C-撑板厚度（m）,采用 0・2m。B=1・7+2x0.5+2x0・2=3・1m工作坑底面长 L=L1+L2+L3+L4+L5L工作坑的底部开挖长度（m）L1管节长度（m）,2m；L2—千斤顶长度（m）,1・2m；L3一后背墙的厚度（m）,0・4m；L4?稳管时，已顶进的管节留在导轨上的最小长度（m）,以 0・4m计；L=2・+1・2+0・4+0・4=4・0m?经计算，本工程 W2〜W8 工作坑底面尺寸为 3・lmx4m,W0、W9、W11 工作坑底面尺寸为 4mx4m,Wl、W10 工作坑底面尺寸为 3・lmx4m。根据地质情况本程为二类土，地下水位在 8m 以下，本程开挖最大深度为 7・5m,无需考虑地下排水。本工程采用上下两层开挖法，上层土开挖深度为 3・5m,边坡按 1：...
