钢筋直螺纹套筒连接施工方案

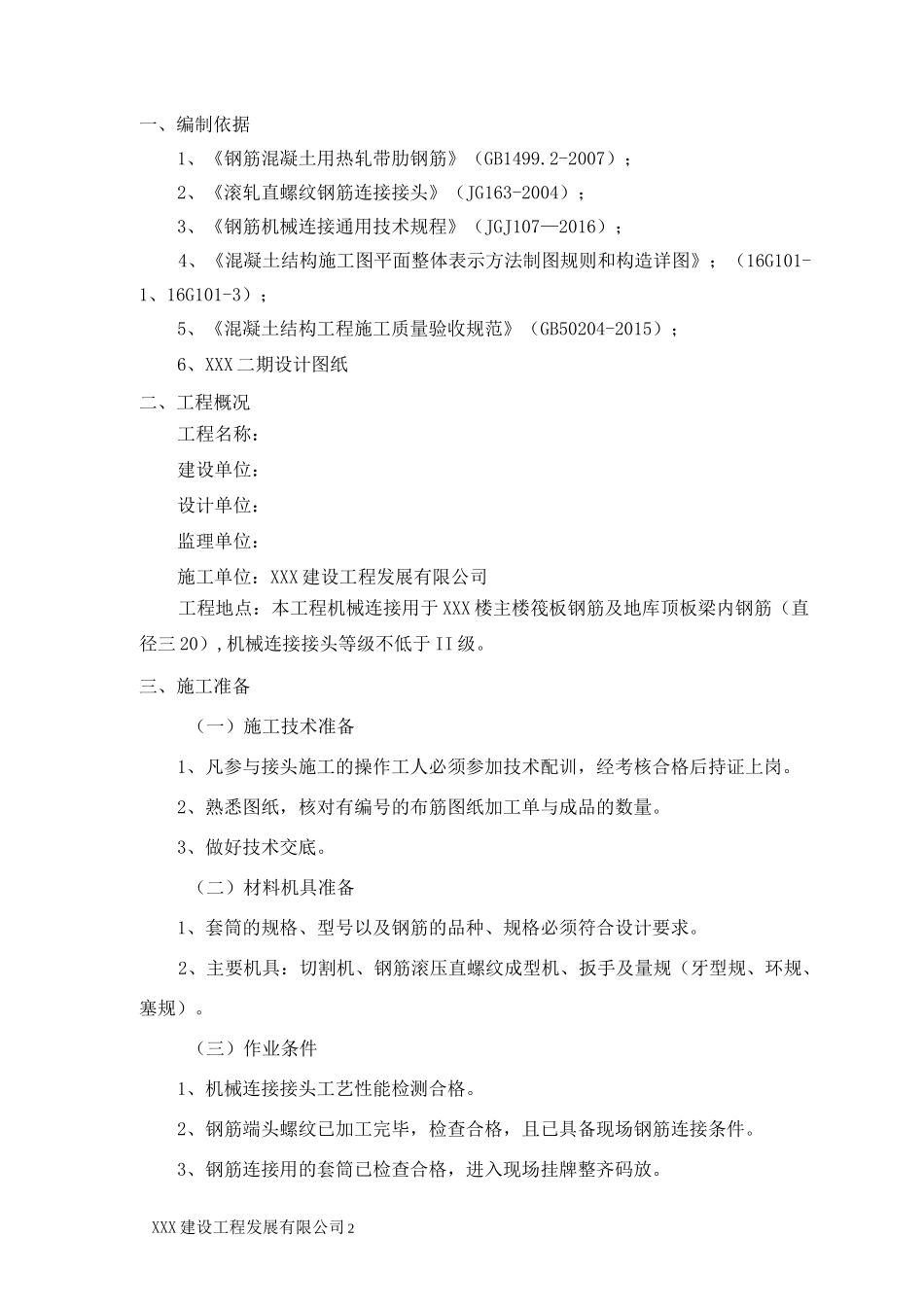

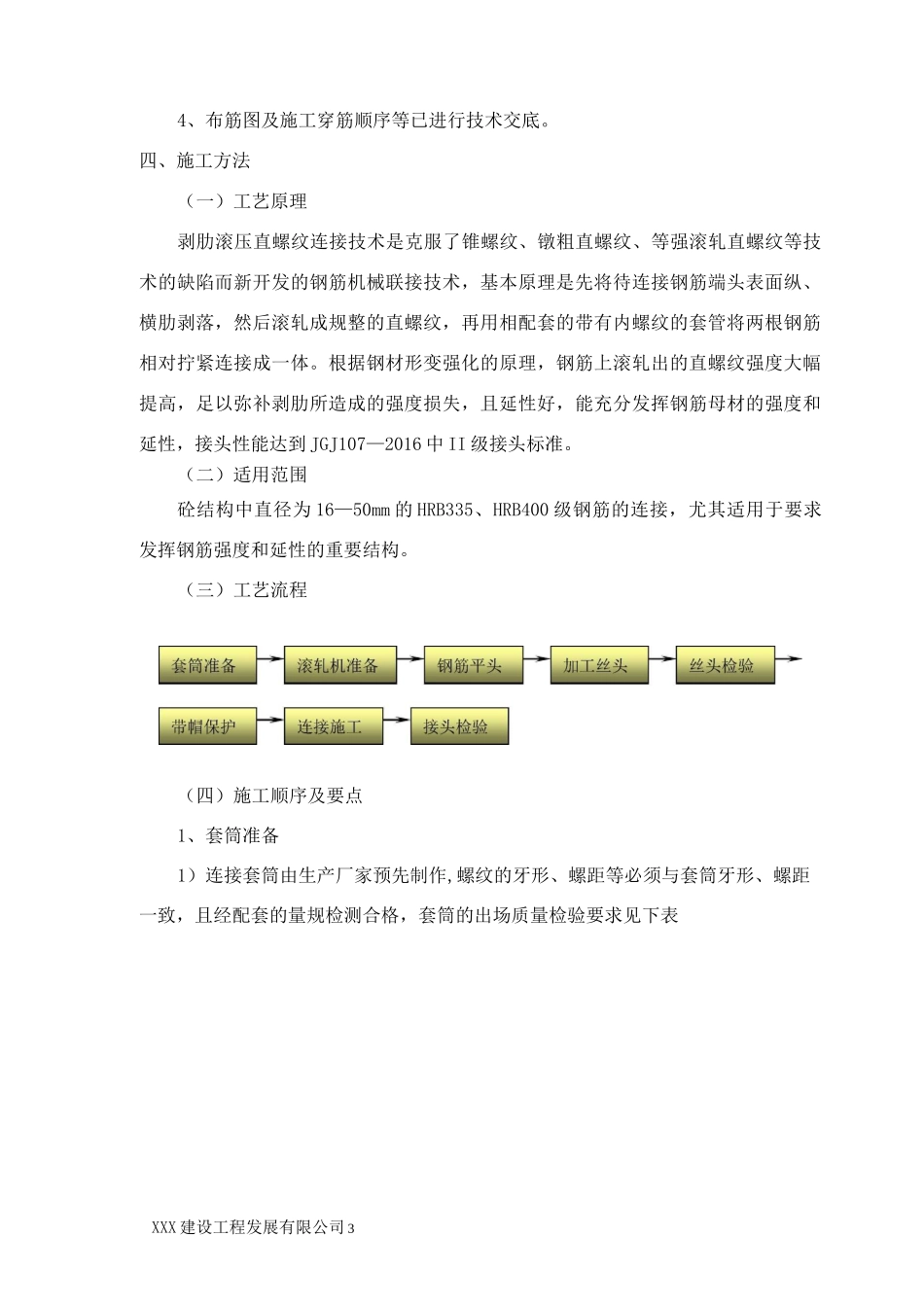

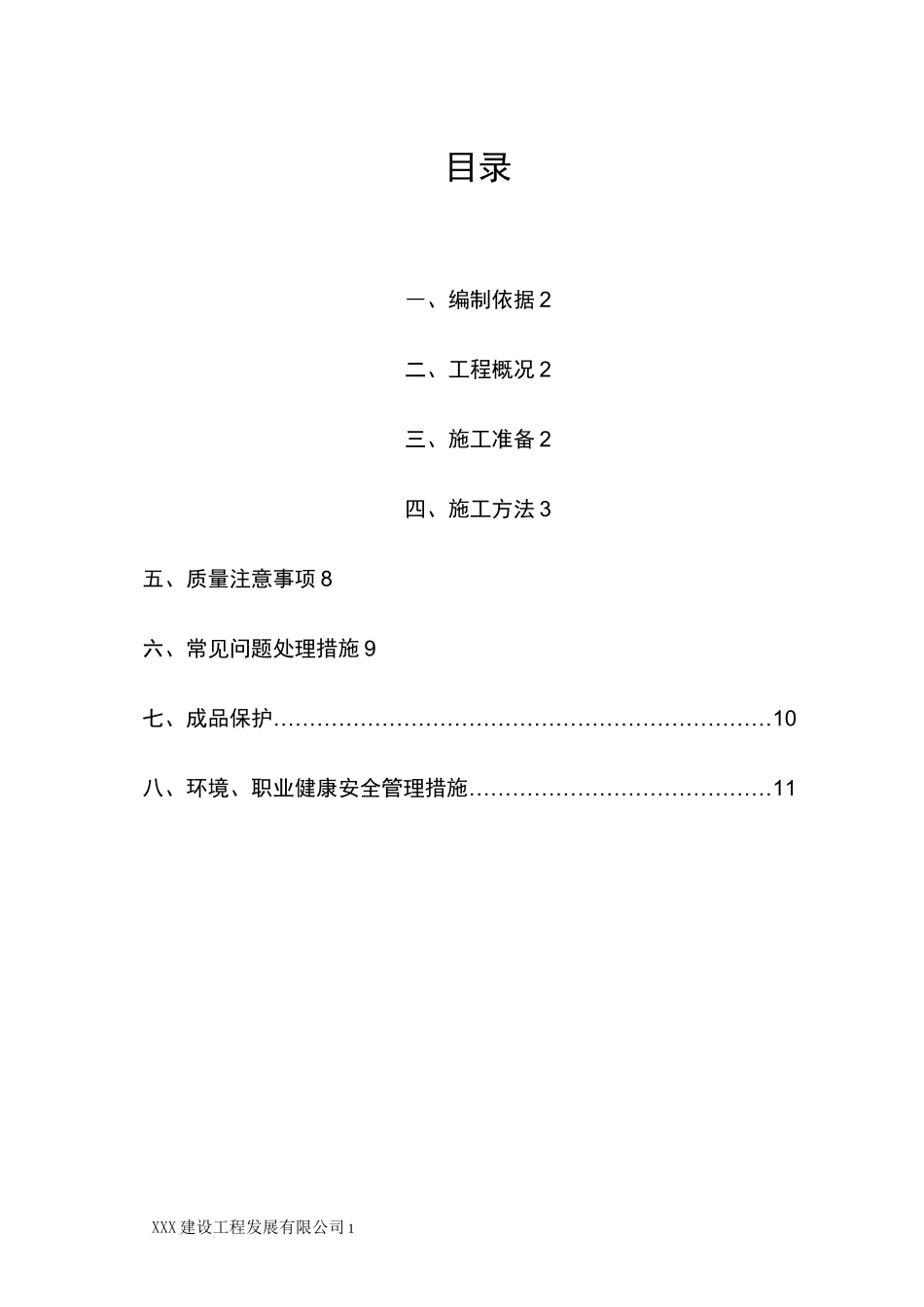

XXX 建设工程发展有限公司 1目录―、编制依据 2二、工程概况 2三、施工准备 2四、施工方法 3五、质量注意事项 8六、常见问题处理措施 9七、成品保护……………………………………………………………10八、环境、职业健康安全管理措施……………………………………11XXX 建设工程发展有限公司 2一、编制依据1、《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）；2、《滚轧直螺纹钢筋连接接头》（JG163-2004）；3、《钢筋机械连接通用技术规程》（JGJ107—2016）；4、《混凝土结构施工图平面整体表示方法制图规则和构造详图》；（16G101-1、16G101-3）；5、《混凝土结构工程施工质量验收规范》（GB50204-2015）；6、XXX 二期设计图纸二、工程概况工程名称：建设单位：设计单位：监理单位：施工单位：XXX 建设工程发展有限公司工程地点：本工程机械连接用于 XXX 楼主楼筏板钢筋及地库顶板梁内钢筋（直径三 20）,机械连接接头等级不低于 II 级。三、施工准备（一）施工技术准备1、凡参与接头施工的操作工人必须参加技术配训，经考核合格后持证上岗。2、熟悉图纸，核对有编号的布筋图纸加工单与成品的数量。3、做好技术交底。（二）材料机具准备1、套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。2、主要机具：切割机、钢筋滚压直螺纹成型机、扳手及量规（牙型规、环规、塞规）。（三）作业条件1、机械连接接头工艺性能检测合格。2、钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件。3、钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放。XXX 建设工程发展有限公司 34、布筋图及施工穿筋顺序等已进行技术交底。四、施工方法（一）工艺原理剥肋滚压直螺纹连接技术是克服了锥螺纹、镦粗直螺纹、等强滚轧直螺纹等技术的缺陷而新开发的钢筋机械联接技术，基本原理是先将待连接钢筋端头表面纵、横肋剥落，然后滚轧成规整的直螺纹，再用相配套的带有内螺纹的套管将两根钢筋相对拧紧连接成一体。根据钢材形变强化的原理，钢筋上滚轧出的直螺纹强度大幅提高，足以弥补剥肋所造成的强度损失，且延性好，能充分发挥钢筋母材的强度和延性，接头性能达到 JGJ107—2016 中 II 级接头标准。（二）适用范围砼结构中直径为 16—50mm 的 HRB335、HRB400 级钢筋的连接，尤其适用于要求发挥钢筋强度和延性的重要结构。（三）工艺流程（四）施工顺序及要点1、套筒准备1）连接套筒由生产厂家预先制作,螺纹的牙形、螺距等必...
