变压器差动保护

变压器差动保护_第1页
1/6
变压器差动保护_第2页
2/6

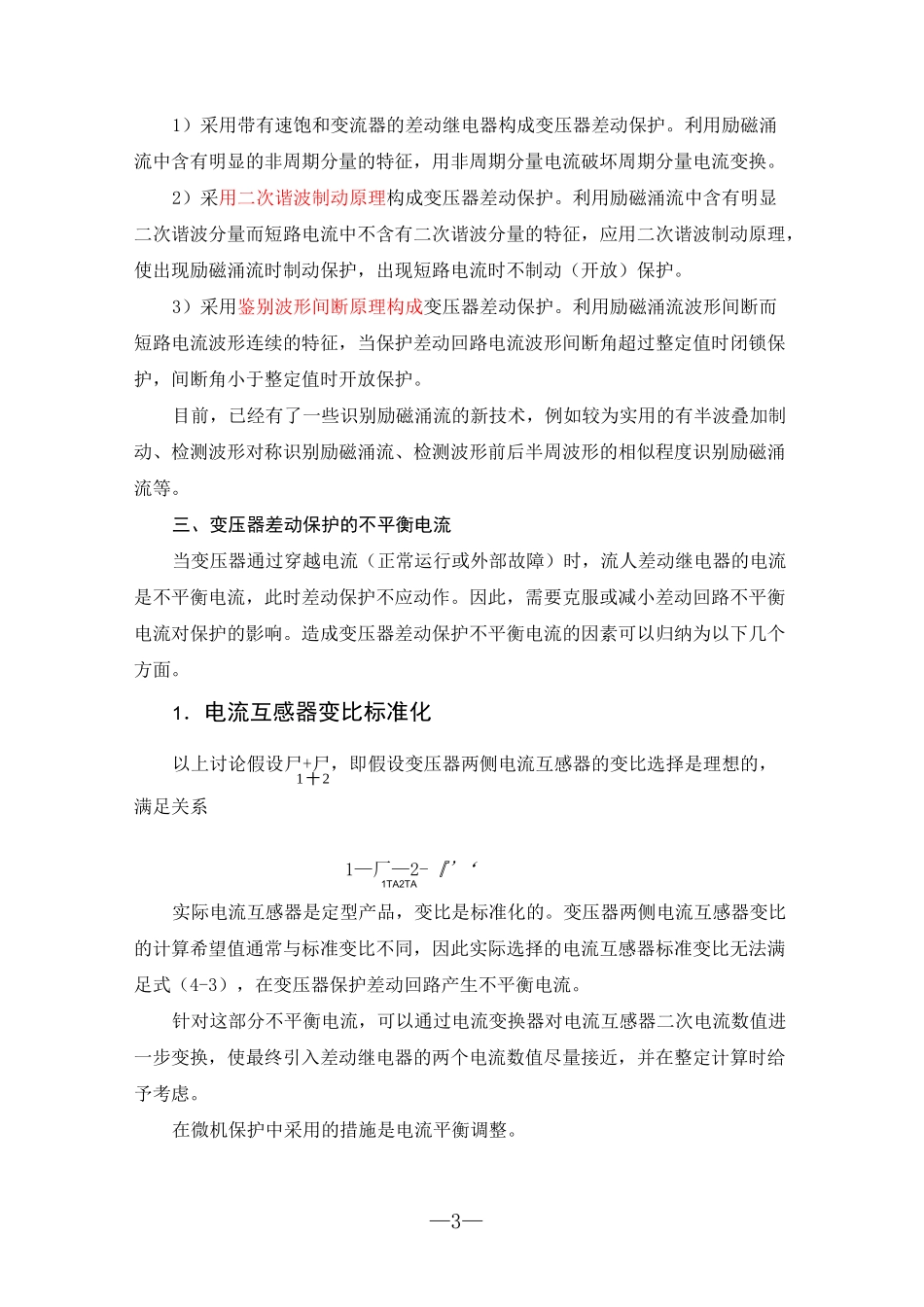

变压器差动保护_第3页
3/6
—1—K—1-n;n2un(4—变压器差动保护一、差动保护原理变压器差动保护的动作原理与线路纵差动保护相同,通过比较变压器两侧电流的大小和相位决定保护是否动作,单相原理接线图如图 4-4所示。三绕组变压器的差动保护,其原理与图 4-4 相类似,只是将三侧的“和电流”接人差动继电器 KD,这里不再赘述。电力系统中,变压器通常采用 Y,dll 接线方式,两侧线电流的相位相差 30°。如果将变压器两侧同名相的线电流经过电流互感器变换后,直接接入保护的差动回路,即使两个电流互感器的变比选择合适,使其二次电流数值相等,即 I'=I,12流入差动继电器的电流也不等于零,因此在电流互感器二次采用相位补偿接线和幅值调整。具体为变压器星形侧的三个电流互感器二次绕组采用三角形接线(自然消除了零序电流的影响),变压器三角侧的三个电流互感器二次绕组采用星形接线,将引入差动继电器的电流校正为同相位;同时,二次绕组采用三角形接线的电流互感器变比调整为原来的 f3 倍。微型机变压器差动保护,可以通过软件计算实现相位校正。1.变压器正常运行或外部故障根据图 4-4(a)所示电流分布,此时流入差动继电器 KD 的电流是变压器两侧电流的二次值相量之差,适当选择电流互感器 1TA 和 2TA 的变比,再经过相位补偿接线和幅值调整,实际流人差动继电器的电流为不平衡电流,继电器不会动作,差动保护不动作。此时流人差动继电器的电流为式中 n——电流互感器 1TA、2TA 的变比;1TAI——流人差动继电器的不平衡电流unb2.变压器内部故障—2—K(4—根据图 4-4(b)所示电流分布,此时流人差动继电器 KD 的电流是变压器两侧电流的二次值相量之和,使继电器动作,差动保护动作。此时流人差动继电器的电流为如果变压器只有一侧电源,则只有该侧的电流互感器二次电流流人差动继电器;如果变压器两侧有电源,则两侧的电流互感器二次电流都流入差动继电器,且数值相加。变压器差动保护从原理上能够保证选择性,即实现内部故障时动作、外部故障时不动作,所以动作时间整定为 Os。二、变压器励磁涌流及识别措施变压器正常运行时励磁电流数值很小,一般仅为变压器额定电流的 3%〜5%;外部短路时,由于电压降低,励磁电流减小;当变压器空载投入或外部短路故障切除电压恢复时,励磁电流可达到额定电流的 6-8 倍,称为励磁涌流。变压器励磁电流仅存在于变压器的电源侧,全部流人保护差动回路。在变压器正常运行和外部短路时,励磁电流数值很小,不...
