雨水管网施工方案

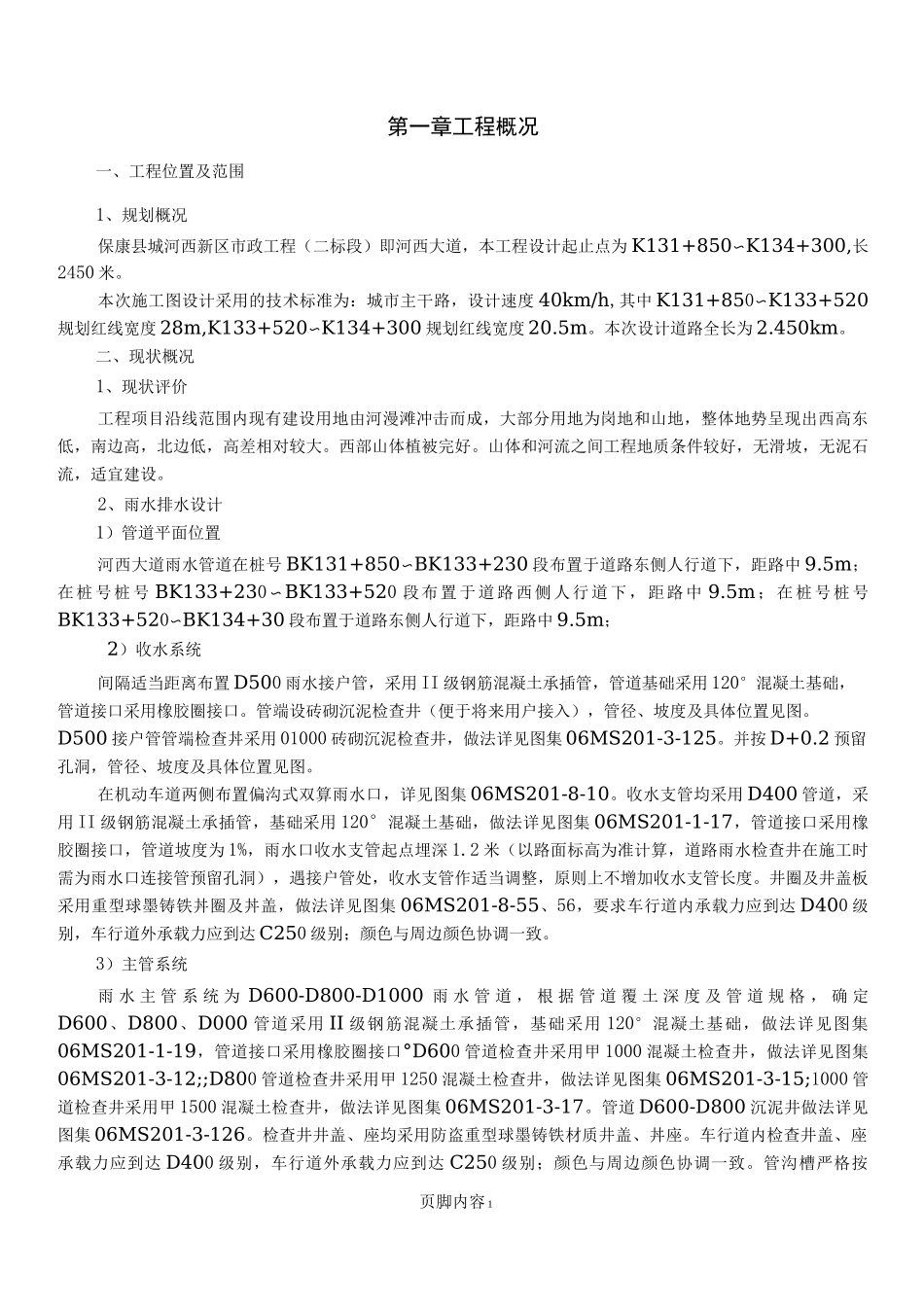

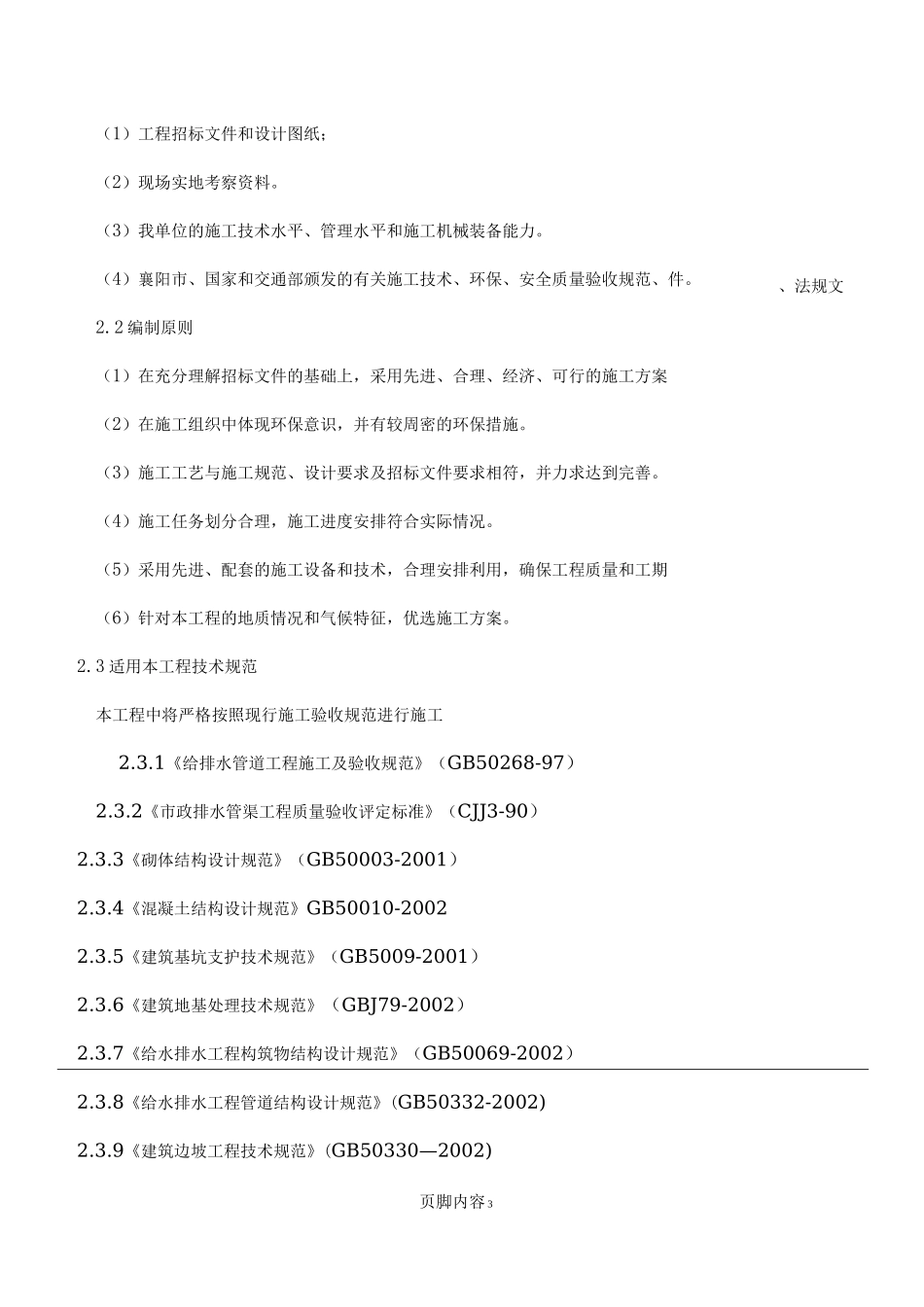

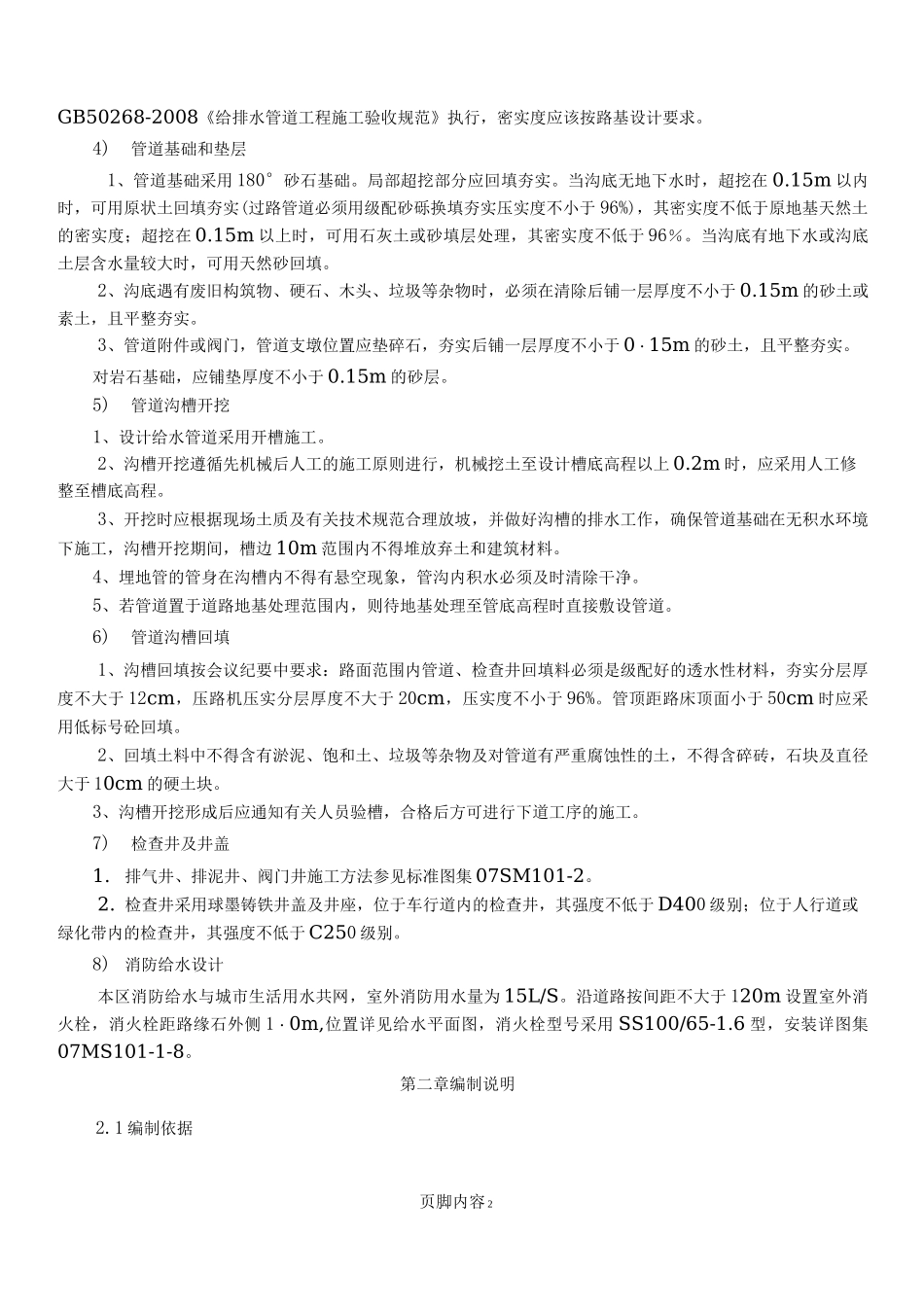

页脚内容 1第一章工程概况一、工程位置及范围1、规划概况保康县城河西新区市政工程（二标段）即河西大道，本工程设计起止点为 K131+850〜K134+300,长2450 米。本次施工图设计采用的技术标准为：城市主干路，设计速度 40km/h,其中 K131+850〜K133+520规划红线宽度 28m,K133+520〜K134+300 规划红线宽度 20.5m。本次设计道路全长为 2.450km。二、现状概况1、现状评价工程项目沿线范围内现有建设用地由河漫滩冲击而成，大部分用地为岗地和山地，整体地势呈现出西高东低，南边高，北边低，高差相对较大。西部山体植被完好。山体和河流之间工程地质条件较好，无滑坡，无泥石流，适宜建设。2、雨水排水设计1）管道平面位置河西大道雨水管道在桩号 BK131+850〜BK133+230 段布置于道路东侧人行道下，距路中 9.5m；在桩号桩号 BK133+230 〜BK133+520 段布置于道路西侧人行道下，距路中 9.5m；在桩号桩号BK133+520〜BK134+30 段布置于道路东侧人行道下，距路中 9.5m；2）收水系统间隔适当距离布置 D500 雨水接户管，采用 II 级钢筋混凝土承插管，管道基础采用 120°混凝土基础，管道接口采用橡胶圈接口。管端设砖砌沉泥检查井（便于将来用户接入），管径、坡度及具体位置见图。D500 接户管管端检查丼采用 01000 砖砌沉泥检查井，做法详见图集 06MS201-3-125。并按 D+0.2 预留孔洞，管径、坡度及具体位置见图。在机动车道两侧布置偏沟式双算雨水口，详见图集 06MS201-8-10。收水支管均采用 D400 管道，采用 II 级钢筋混凝土承插管，基础采用 120°混凝土基础，做法详见图集 06MS201-1-17，管道接口采用橡胶圈接口，管道坡度为 1%，雨水口收水支管起点埋深 1.2 米（以路面标高为准计算，道路雨水检查井在施工时需为雨水口连接管预留孔洞），遇接户管处，收水支管作适当调整，原则上不增加收水支管长度。井圈及井盖板采用重型球墨铸铁丼圈及丼盖，做法详见图集 06MS201-8-55、56，要求车行道内承载力应到达 D400 级别，车行道外承载力应到达 C250 级别；颜色与周边颜色协调一致。3）主管系统雨 水 主 管 系 统 为 D600-D800-D1000 雨 水 管 道 ， 根 据 管 道 覆 土 深 度 及 管 道 规 格 ， 确 定D600、D800、D000 管道采用 II 级钢筋混凝土承插管，基础采用 120°混凝土基础，做法详见图集06MS201-1-19，管道接口采用橡胶圈接口°D600 管道检查井采用甲 1000 混凝土检查井，...
