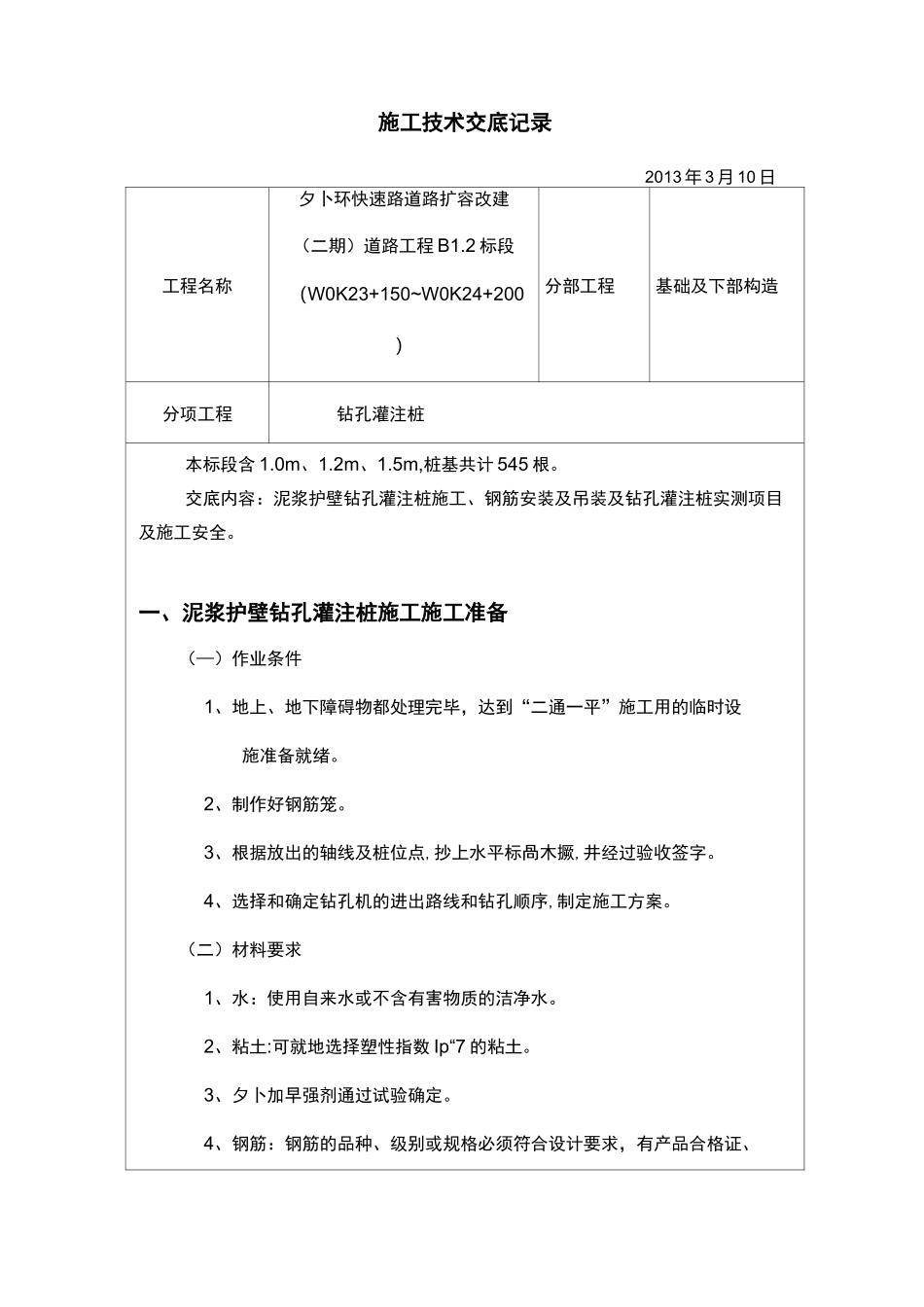

施工技术交底记录2013 年 3 月 10 日工程名称夕卜环快速路道路扩容改建（二期）道路工程 B1.2 标段（W0K23+150~W0K24+200）分部工程基础及下部构造分项工程钻孔灌注桩本标段含 1.0m、1.2m、1.5m,桩基共计 545 根。交底内容：泥浆护壁钻孔灌注桩施工、钢筋安装及吊装及钻孔灌注桩实测项目及施工安全。一、泥浆护壁钻孔灌注桩施工施工准备（—）作业条件1、地上、地下障碍物都处理完毕，达到“二通一平”施工用的临时设施准备就绪。2、制作好钢筋笼。3、根据放出的轴线及桩位点,抄上水平标咼木撅,井经过验收签字。4、选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案。（二）材料要求1、水：使用自来水或不含有害物质的洁净水。2、粘土:可就地选择塑性指数 Ip“7 的粘土。3、夕卜加早强剂通过试验确定。4、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。(三)施工机具回旋钻孔机、吊车、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。二、质量要求(―)混凝土灌注桩钢筋笼质量检验标准项次检杳项目规疋值或允许偏差1受力钢筋间距(mm)两排以上排距±5同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋筋间距(mm)±103钢筋骨架尺寸(mm)长±10宽、咼或直径±54弯起钢筋位置(mm)±205保护层厚度柱、梁、拱肋±5基础、锚碇、墩台±10板±3（二）混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出 1.0m。每浇注 50m3 必须有 I 组试件，小于 50m3 的桩每根桩必须有 I 组试件。序号成孔方法桩径允许偏差（mm）垂直度允许偏差（mm）桩位允许偏差值（mm）1~3 根单排桩条形桩基沿中心线方向和群桩基础的中间桩基垂直干中心线方向和群桩基础的边桩1泥浆护壁钻孔桩D<1000mm±50<0.5D/6,且不大于100D/4 且不大于150D>1000mm±50100+0.01H150+0.01HH 为施工现场地面标高与桩顶设计标高的距离，D 为设计桩径。（三）混凝土灌注桩质量标准项序检杳项目允许偏差或允许值主控项1桩位见上表灌注桩的桩位允许偏差2孑・深（mm）+300丁桩体质量检验按基桩检测技术规范目4混凝土强度设计要求5承载力按基桩检测技术规范—1垂直度见上表灌注桩的桩位允许偏差般2桩径见上表灌注桩的桩位允许偏差项目3泥浆比重(粘土或砂性土中)1.15-1.204泥浆面标高(高丁地卜水位)(m)0.5~1.05...
