市政工程PE污水管道施工工法

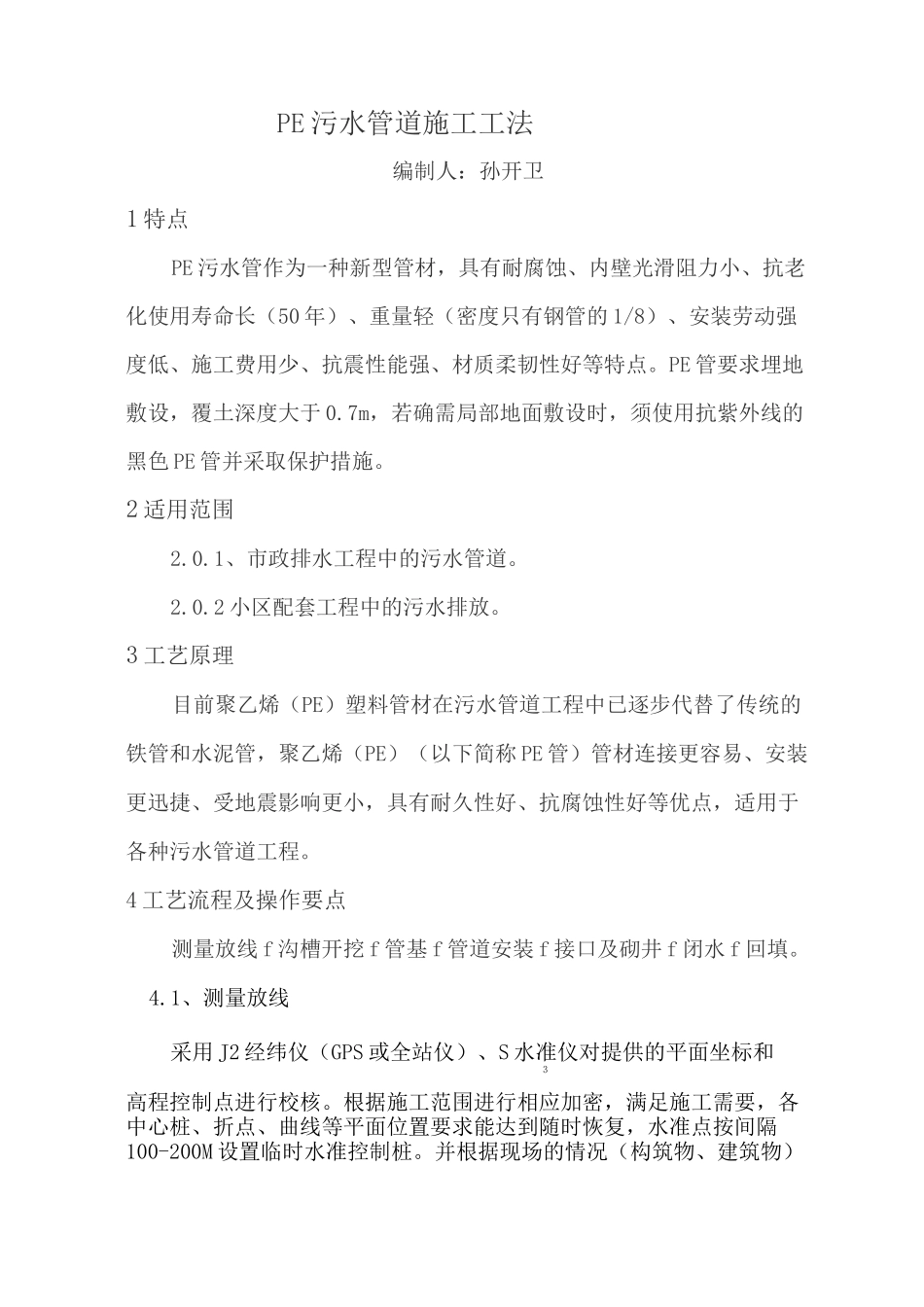

PE 污水管道施工工法编制人：孙开卫1 特点PE 污水管作为一种新型管材，具有耐腐蚀、内壁光滑阻力小、抗老化使用寿命长（50 年）、重量轻（密度只有钢管的 1/8）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。PE 管要求埋地敷设，覆土深度大于 0.7m，若确需局部地面敷设时，须使用抗紫外线的黑色 PE 管并采取保护措施。2 适用范围2.0.1、市政排水工程中的污水管道。2.0.2 小区配套工程中的污水排放。3 工艺原理目前聚乙烯（PE）塑料管材在污水管道工程中已逐步代替了传统的铁管和水泥管，聚乙烯（PE）（以下简称 PE 管）管材连接更容易、安装更迅捷、受地震影响更小，具有耐久性好、抗腐蚀性好等优点，适用于各种污水管道工程。4 工艺流程及操作要点测量放线 f 沟槽开挖 f 管基 f 管道安装 f 接口及砌井 f 闭水 f 回填。4.1、测量放线采用 J2 经纬仪（GPS 或全站仪）、S 水准仪对提供的平面坐标和3高程控制点进行校核。根据施工范围进行相应加密，满足施工需要，各中心桩、折点、曲线等平面位置要求能达到随时恢复，水准点按间隔100-200M 设置临时水准控制桩。并根据现场的情况（构筑物、建筑物）以及管材的长度，对原设计平面作调整或对检查井位置作微调，根据调整情况，确定管道设计平面尺寸，精确定出各检查井的位置和管轴线，并根据测量的结果整理好资料，报监理、业主审批4.2、沟槽开挖采用机械开挖、人工配合整理基槽。先用经纬仪放出管道中心线,并标定检查井位置，测设好高程，用白灰放出底部宽度开挖线。开挖时视土质情况确定放坡系数。机械挖土时严格控制标高，防止沟槽超挖或扰动基底面。当挖至槽底设计标高以上 20cm 时，采用人工挖除,修整至槽底后，立即进行基础施工，槽底的松散土、淤泥及时清除并保持槽底干燥。挖掘机挖土堆于沟槽一侧距槽边不少于 0.8m，且堆高不超过 1.5m,槽底宽度必须符合图纸要求保证足够的施工工作面。在开挖过程中，测量员全程控制高程，防止超挖。在机械开挖过程中施工员应指挥工人修好基槽边坡确保施工安全。基槽挖好后应立即通知监理及设计单位验槽，尽量避免基底被雨水浸泡。对于有淤泥层等影响工程质量的井段，应与监理、设计协商后按设计方案进行处理，以保证工程质量。基槽开挖后，应在两侧设置围护措施，在过路或有行人通过的地方设立醒目标志，保证工程施工安全。沟槽开挖按图纸要求，无图纸数据时，最小底宽按下式计算，上口宽度视挖深变化及...
