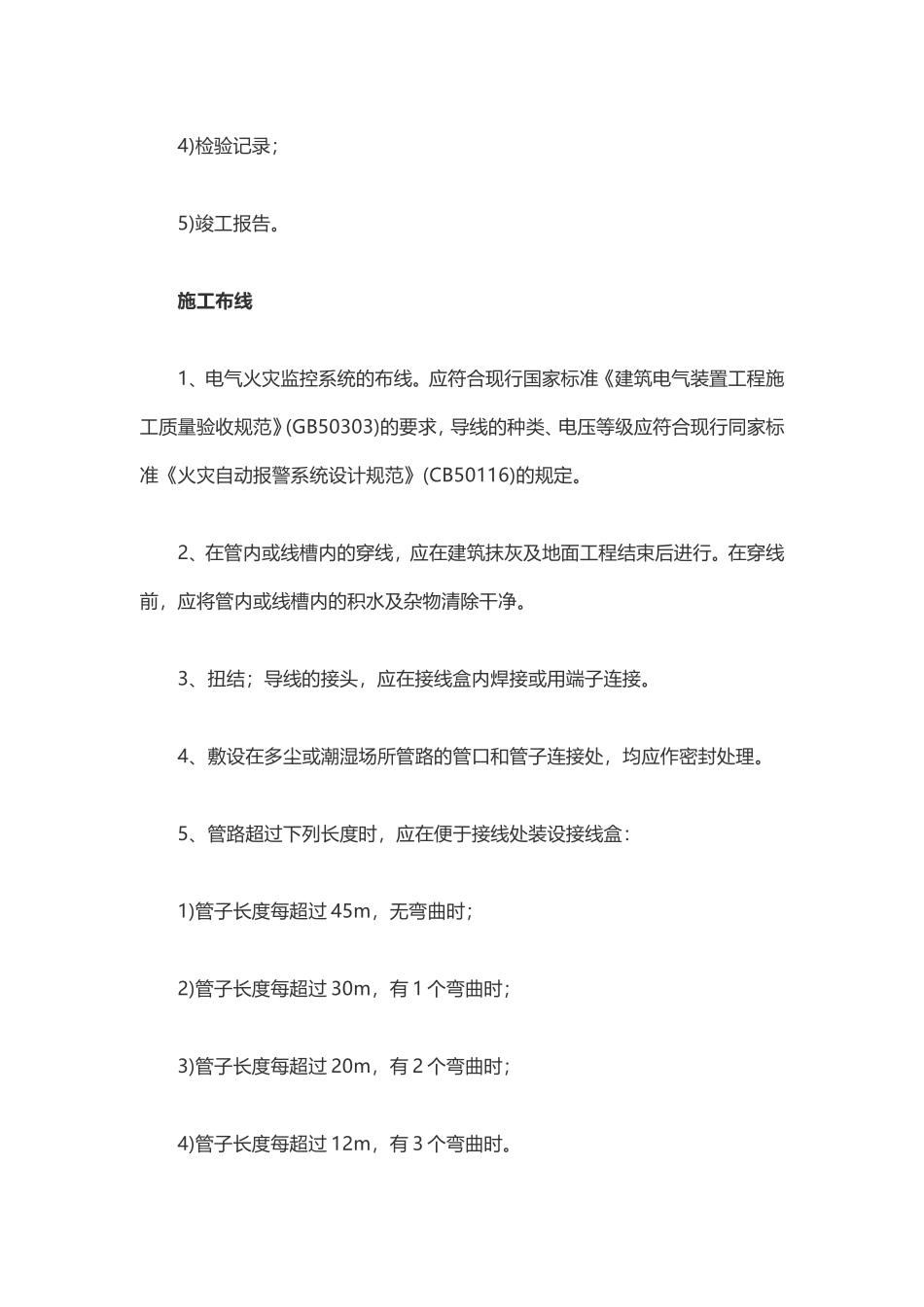

电气火灾监控系统施工方案电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。施工一般规定1、电气火灾监控系统施工前应具备相关部门或机构审核合格的图纸和技术文件，并应按图纸进行施工，不得随意更改。2、电气火灾监控系统竣工时，施工单位应提交下列文件：1)竣工图；2)设计变更文字记录；3)施工记录(包括隐蔽工程记录)；4)检验记录；5)竣工报告。施工布线1、电气火灾监控系统的布线。应符合现行国家标准《建筑电气装置工程施工质量验收规范》(GB50303)的要求，导线的种类、电压等级应符合现行同家标准《火灾自动报警系统设计规范》(CB50116)的规定。2、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。3、扭结；导线的接头，应在接线盒内焊接或用端子连接。4、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。5、管路超过下列长度时，应在便于接线处装设接线盒：1)管子长度每超过45m，无弯曲时；2)管子长度每超过30m，有1个弯曲时；3)管子长度每超过20m，有2个弯曲时；4)管子长度每超过12m，有3个弯曲时。6、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。7、在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定吊装线槽的吊杆直径，不应小于6mm。8、线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在下列部位也应设置吊点或支点：1)线槽接头处；2)距接线盒0.2m处；3)线槽走向改变或转角处。9、管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。10、电气火灾监控系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。安装一般规定1、电气火灾监控系统的安装应符合有关国家标准的要求。2、电气火灾监控系统的安装必须由专业人员进行。3、探测器安装应充分考虑供电方式、供电电压、系统接地形式及监控方式。4、建筑物产权所有者应建立保存系统内每个探测器的安装及试验记录。5、探测器与裸带电导体应保证安全距离，金属外壳的探测器应有安全接地6、禁止在不切断电源的情况下安装探测器。7、探测器的输出回路的连接线，应使用截面积不小于1.0mm2的双绞铜芯导线。8、探测器的安装不应破坏被监控线路的完整性，不应增加线路接点。安装电气火灾监控设备的安装1、电气火灾监控设备在墙上安装时，其底边距地(楼)面高度宜为1.3m～1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地(楼)面0.1m～0.2m。2、电气火灾监控设备应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。3、引入电气火灾监控设备的电缆或导线，应符合下列要求：1)配线应整齐，避免交叉，并应固定牢靠；2)电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；3)端子板(或排)的每个接线端，接线不应超过2根；4)电缆芯和导线，应留有小于200mm的余量；5)导线应绑扎成束；6)导线引入线穿管后，在进线管处应封堵。4、电气火灾监控设备的主电源引入线严禁使用电源插头；主电源应有明显标志。5、电气火灾监控设备的接地(PE)线应牢固，并有明显标志。6、电气火灾监控设备内部不同电压等级、不同电流类别、不同功能的端子应分开，并有明显标志。安装剩余电流式电气火灾监控探测器1、剩余电流式电气火灾监控探测器在安装前，应测量其监控线路的固有泄漏电流。2、剩...
