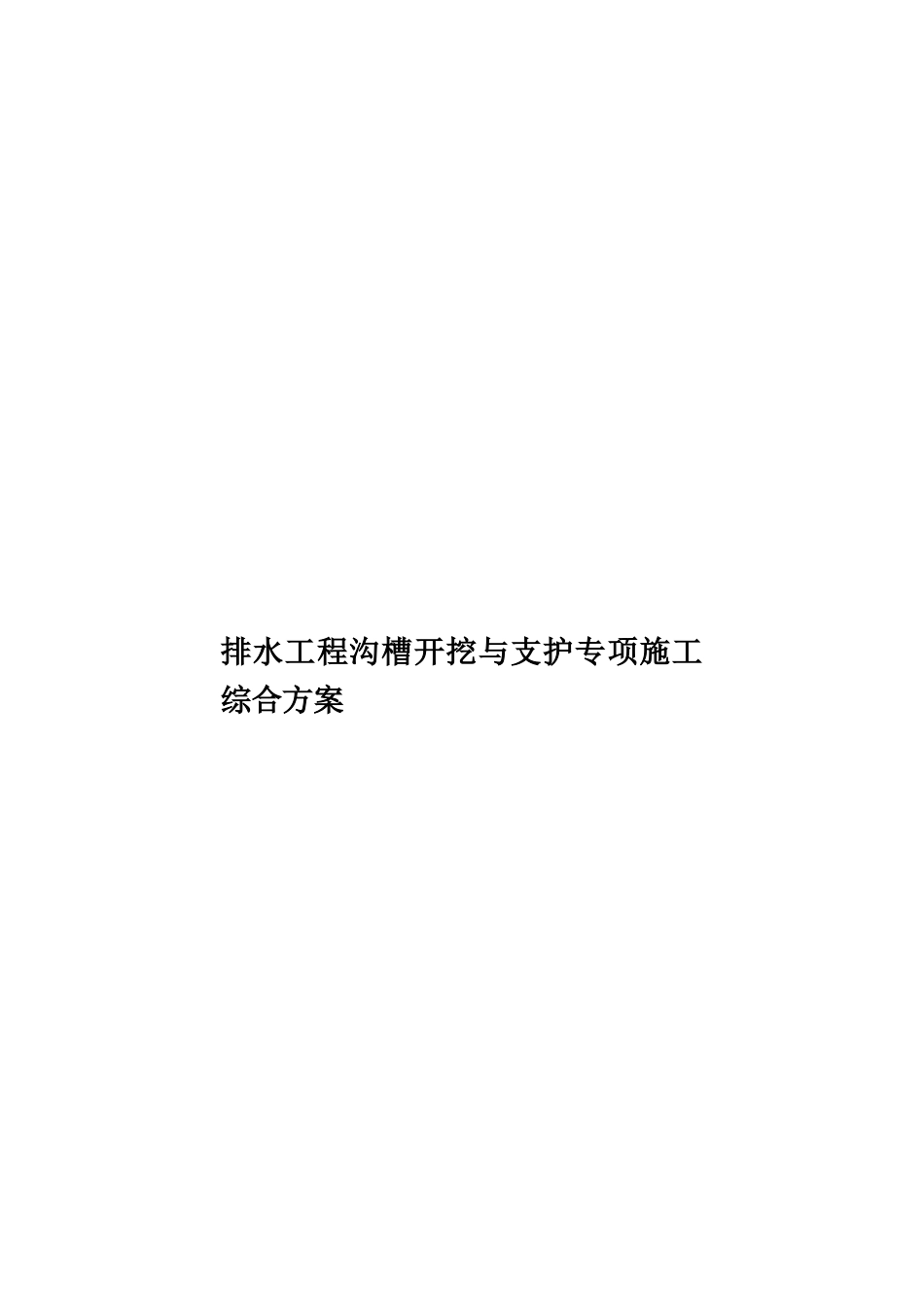

排水工程沟槽开挖与支护专项施工综合方案样本VIP专享

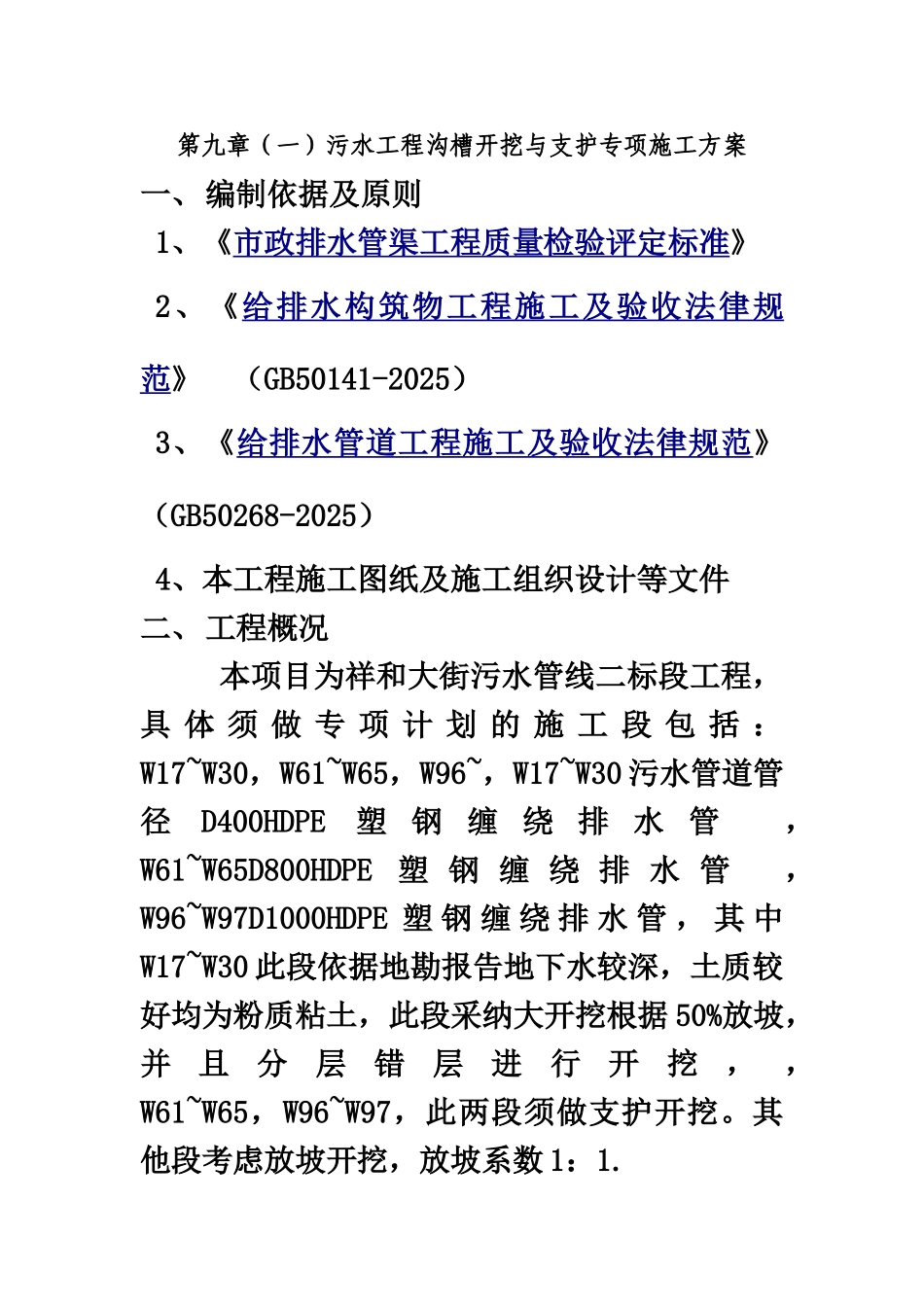

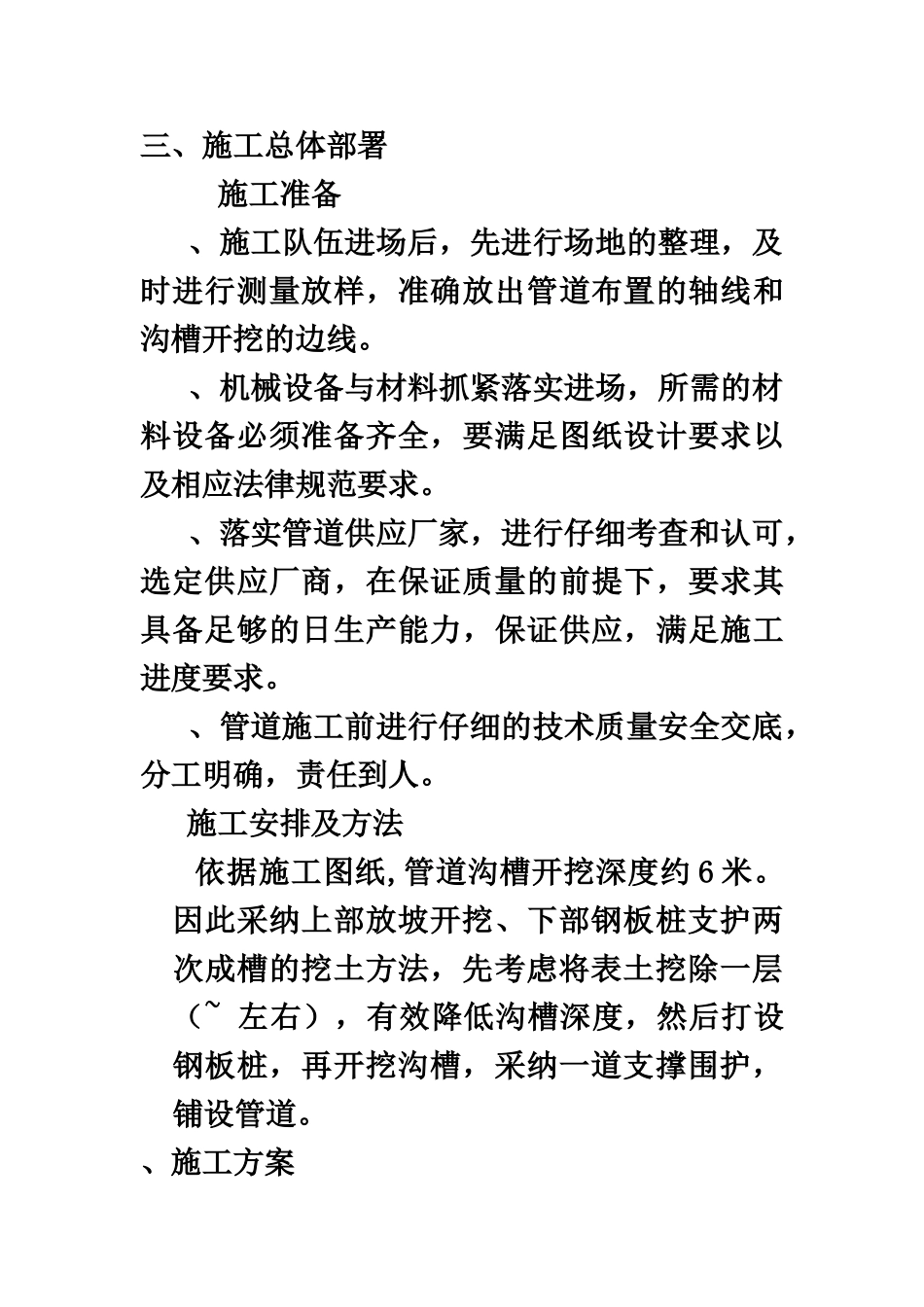

排水工程沟槽开挖与支护专项施工综合方案第九章（一）污水工程沟槽开挖与支护专项施工方案一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》 2、《给排水构筑物工程施工及验收法律规范》 （GB50141-2025）3、《给排水管道工程施工及验收法律规范》 （GB50268-2025）4、本工程施工图纸及施工组织设计等文件二、工程概况 本项目为祥和大街污水管线二标段工程，具 体 须 做 专 项 计 划 的 施 工 段 包 括 ：W17~W30，W61~W65，W96~，W17~W30 污水管道管径D400HDPE塑 钢 缠 绕 排 水 管 ，W61~W65D800HDPE塑 钢 缠 绕 排 水 管 ，W96~W97D1000HDPE 塑 钢 缠 绕 排 水 管 ， 其 中W17~W30 此段依据地勘报告地下水较深，土质较好均为粉质粘土，此段采纳大开挖根据 50%放坡，并且分层错层进行开挖，，W61~W65，W96~W97，此两段须做支护开挖。其他段考虑放坡开挖，放坡系数 1：1.三、施工总体部署 施工准备 、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足图纸设计要求以及相应法律规范要求。 、落实管道供应厂家，进行仔细考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 、管道施工前进行仔细的技术质量安全交底，分工明确，责任到人。 施工安排及方法依据施工图纸,管道沟槽开挖深度约 6 米。因此采纳上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（~ 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采纳一道支撑围护，铺设管道。 、施工方案 、管道施工工艺流程 测量放线 → 第一次土方开挖 → 打设钢板桩 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 检查井施工 → 沟槽回填 、测量放线 根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经施工单位自检合格后报监理复核，合格后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 、第一次土方开挖 根据测量放出的开挖线，进行第一次开挖，将表层 ~ 厚左右的土层开挖，上口宽度根据管径的大小和...
