探析悬浇箱梁施工质量控制

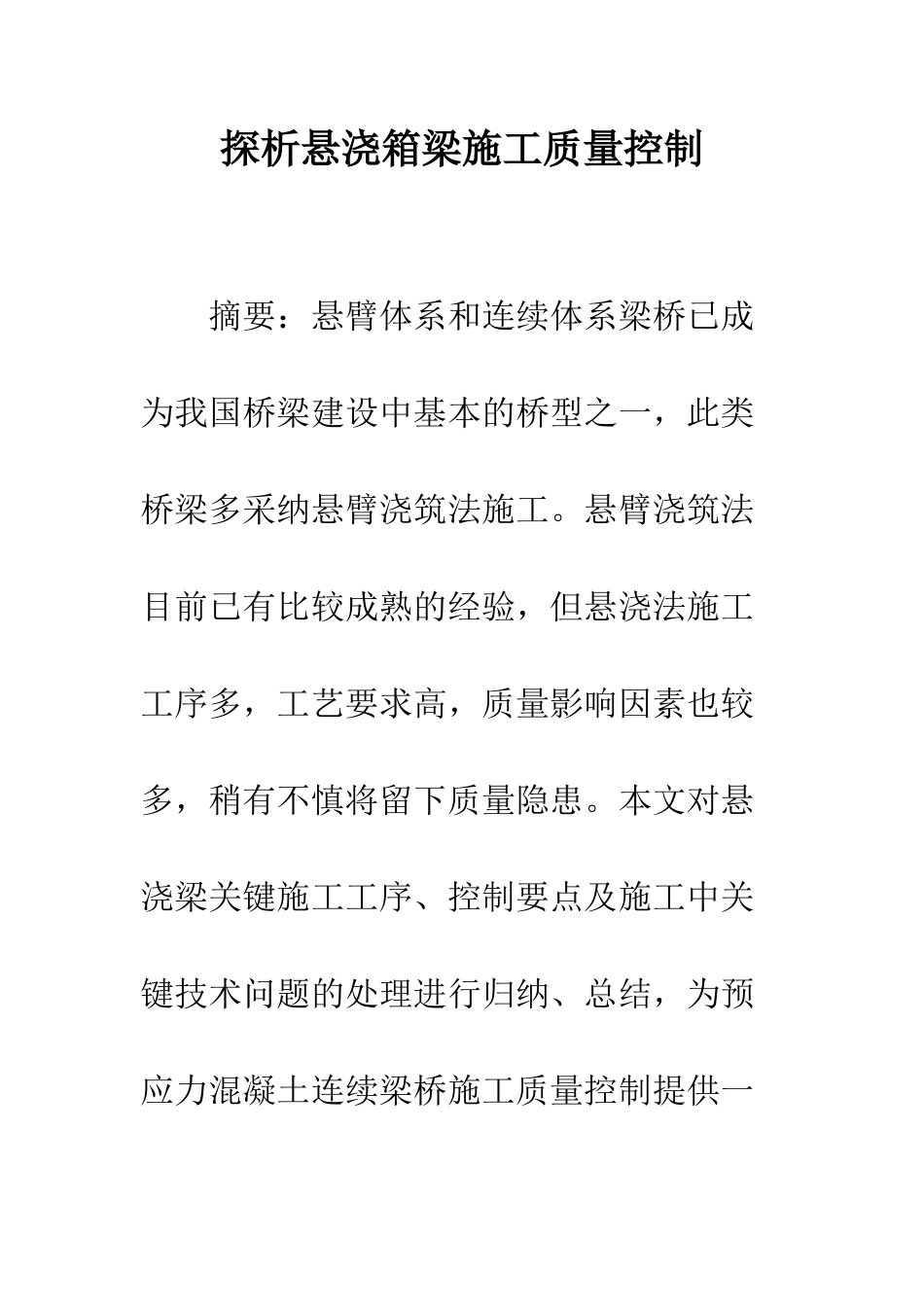

探析悬浇箱梁施工质量控制_第1页
1/19

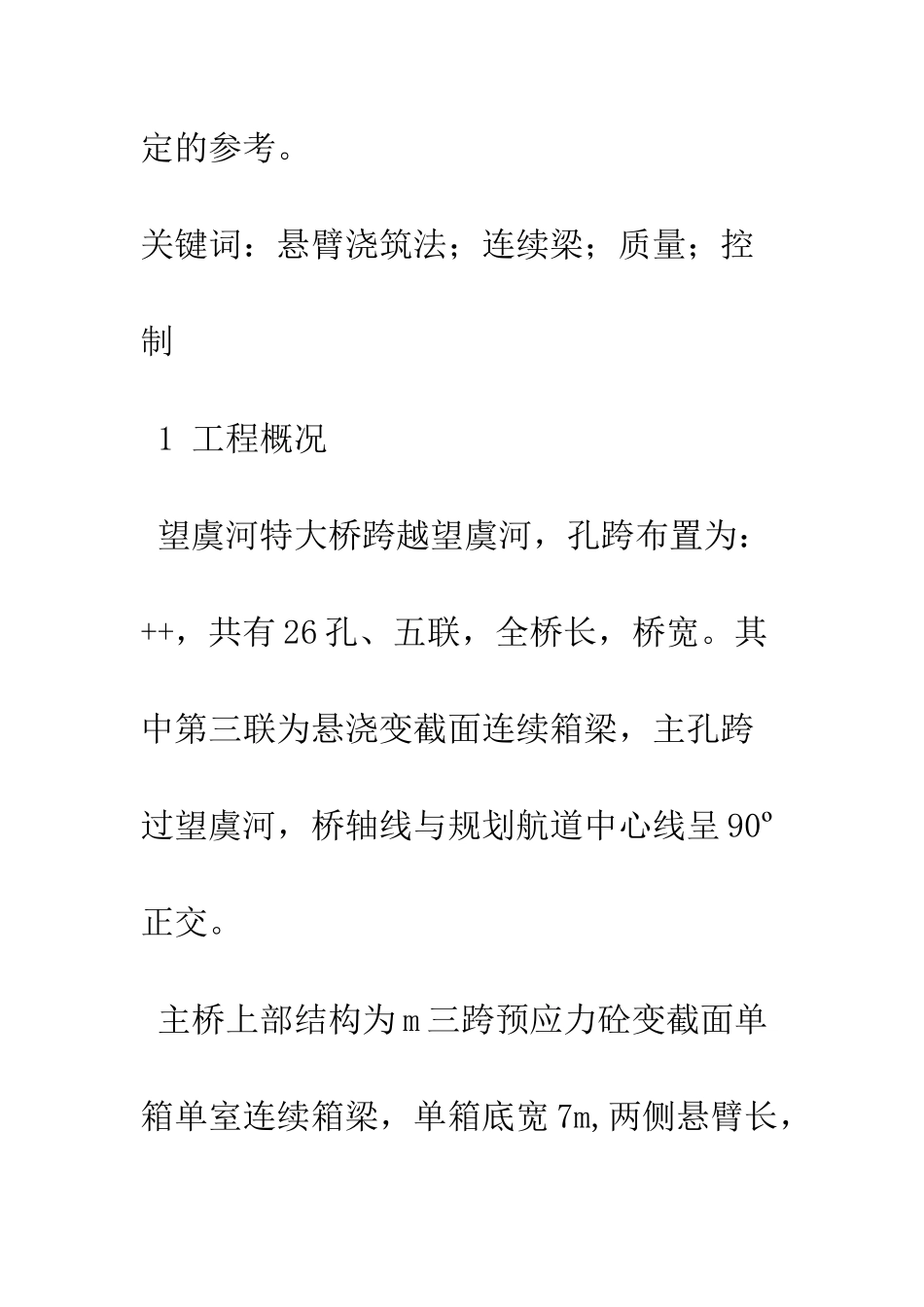

探析悬浇箱梁施工质量控制_第2页
2/19

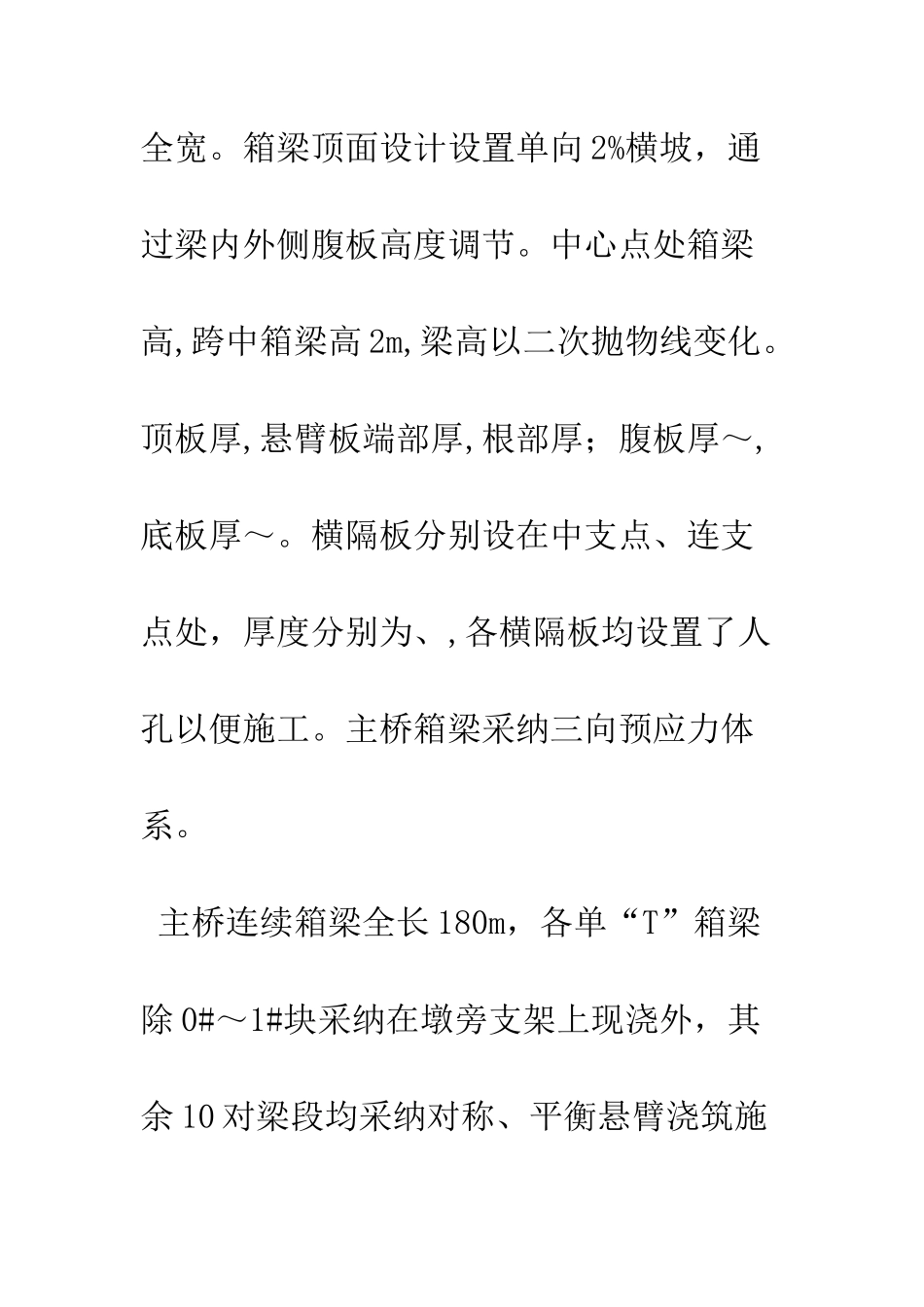

探析悬浇箱梁施工质量控制_第3页
3/19
探析悬浇箱梁施工质量控制 摘要:悬臂体系和连续体系梁桥已成为我国桥梁建设中基本的桥型之一,此类桥梁多采纳悬臂浇筑法施工。悬臂浇筑法目前已有比较成熟的经验,但悬浇法施工工序多,工艺要求高,质量影响因素也较多,稍有不慎将留下质量隐患。本文对悬浇梁关键施工工序、控制要点及施工中关键技术问题的处理进行归纳、总结,为预应力混凝土连续梁桥施工质量控制提供一定的参考。关键词:悬臂浇筑法;连续梁;质量;控制 1 工程概况 望虞河特大桥跨越望虞河,孔跨布置为:++,共有 26 孔、五联,全桥长,桥宽。其中第三联为悬浇变截面连续箱梁,主孔跨过望虞河,桥轴线与规划航道中心线呈 90º正交。 主桥上部结构为 m 三跨预应力砼变截面单箱单室连续箱梁,单箱底宽 7m,两侧悬臂长,全宽。箱梁顶面设计设置单向 2%横坡,通过梁内外侧腹板高度调节。中心点处箱梁高,跨中箱梁高 2m,梁高以二次抛物线变化。顶板厚,悬臂板端部厚,根部厚;腹板厚~,底板厚~。横隔板分别设在中支点、连支点处,厚度分别为、,各横隔板均设置了人孔以便施工。主桥箱梁采纳三向预应力体系。 主桥连续箱梁全长 180m,各单“T”箱梁除 0#~1#块采纳在墩旁支架上现浇外,其余 10 对梁段均采纳对称、平衡悬臂浇筑施工,两边跨现浇段搭设支架浇筑。箱梁纵向分段长度为。0#~1#块总长度 12m,中跨及边跨合拢段长度均为 2m,边跨现浇段长度。悬浇梁段的最大块件重量约 101 t。 2 施工方法及工艺 砼施工 墩顶 0#~1#块在墩旁支架上一次浇筑完成,砼方量约 235m3,为 C50 高强砼。 ①0#~1#块砼的浇筑顺序:0#块墩顶底板→1#~0#块悬臂段底板→→顶板、翼板。悬臂段块件必须由外向内浇筑,以提高搭头砼的密实度,同时,以防支架变形产生砼裂缝。②砼采纳泵送入模,并用漏斗和串桶下料,以满足法律规范要求即落料高度≯2m,并做到均匀布料。③砼实行分层浇筑,层厚 30~50cm。④砼采纳插入式振捣器均匀布点振捣,以砼水平、泛浆及无气泡为度,振捣棒应插入已浇下层砼 5~10cm,以保证上下层砼之间的良好结合。由于 0#块的结构复杂,钢筋及预应力管道密集,尤其是底板及其支座部位的钢筋更是十分密集,砼振捣要充分、周密、不得漏振,以免出现空洞,同时,不得碰撞管道及预埋件,以防管道漏浆堵塞和预埋件产生位移。⑤砼采纳洒水,覆盖养护,时间不少于七天。⑥预应力施工。 挂篮悬浇施工 主桥箱梁分四个 T 进行悬臂施工,每个 T从 2~11...
