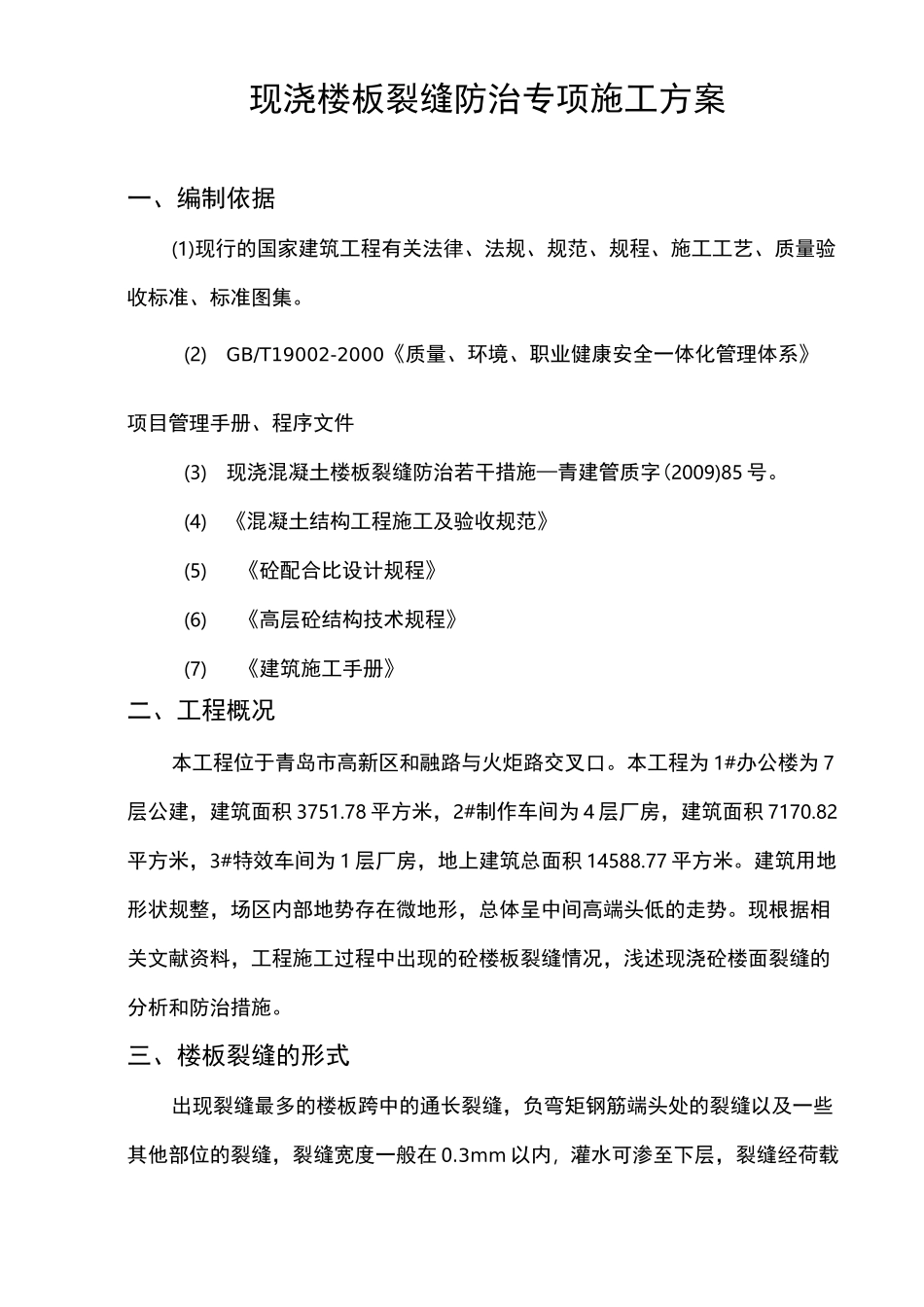

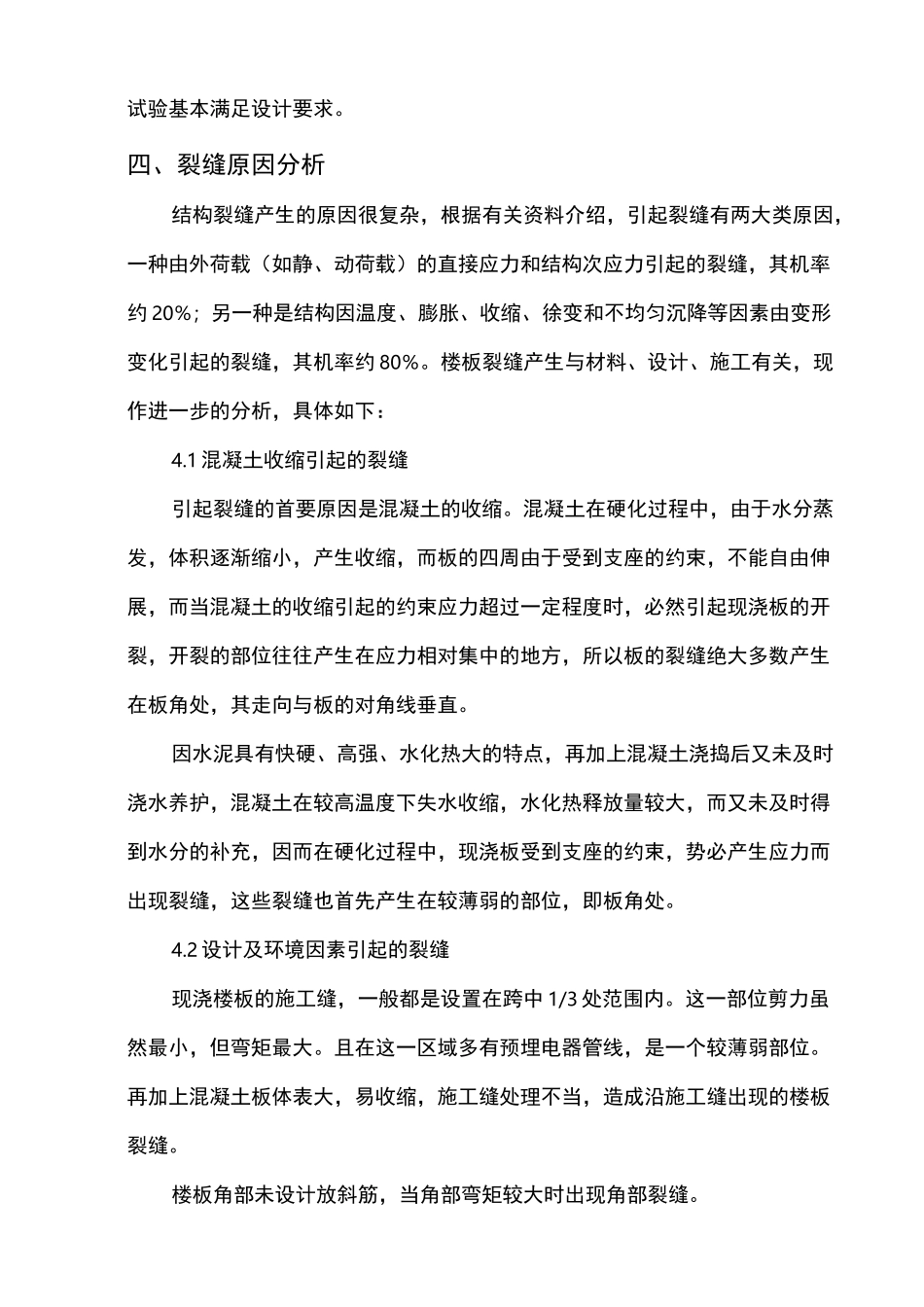

东唐影视制作产业园楼板裂缝防治专项施工方案青岛海川建设集团有限公司2012 年 5 月 28 日现浇楼板裂缝防治专项施工方案一、编制依据(1)现行的国家建筑工程有关法律、法规、规范、规程、施工工艺、质量验收标准、标准图集。(2)GB/T19002-2000《质量、环境、职业健康安全一体化管理体系》项目管理手册、程序文件(3)现浇混凝土楼板裂缝防治若干措施—青建管质字(2009)85 号。(4)《混凝土结构工程施工及验收规范》(5)《砼配合比设计规程》(6)《高层砼结构技术规程》(7)《建筑施工手册》二、工程概况本工程位于青岛市高新区和融路与火炬路交叉口。本工程为 1#办公楼为 7层公建，建筑面积 3751.78 平方米，2#制作车间为 4 层厂房，建筑面积 7170.82平方米，3#特效车间为 1 层厂房，地上建筑总面积 14588.77 平方米。建筑用地形状规整，场区内部地势存在微地形，总体呈中间高端头低的走势。现根据相关文献资料，工程施工过程中出现的砼楼板裂缝情况，浅述现浇砼楼面裂缝的分析和防治措施。三、楼板裂缝的形式出现裂缝最多的楼板跨中的通长裂缝，负弯矩钢筋端头处的裂缝以及一些其他部位的裂缝，裂缝宽度一般在 0.3mm 以内，灌水可渗至下层，裂缝经荷载试验基本满足设计要求。四、裂缝原因分析结构裂缝产生的原因很复杂，根据有关资料介绍，引起裂缝有两大类原因，一种由外荷载（如静、动荷载）的直接应力和结构次应力引起的裂缝，其机率约 20％；另一种是结构因温度、膨胀、收缩、徐变和不均匀沉降等因素由变形变化引起的裂缝，其机率约 80％。楼板裂缝产生与材料、设计、施工有关，现作进一步的分析，具体如下：4.1 混凝土收缩引起的裂缝引起裂缝的首要原因是混凝土的收缩。混凝土在硬化过程中，由于水分蒸发，体积逐渐缩小，产生收缩，而板的四周由于受到支座的约束，不能自由伸展，而当混凝土的收缩引起的约束应力超过一定程度时，必然引起现浇板的开裂，开裂的部位往往产生在应力相对集中的地方，所以板的裂缝绝大多数产生在板角处，其走向与板的对角线垂直。因水泥具有快硬、高强、水化热大的特点，再加上混凝土浇捣后又未及时浇水养护，混凝土在较高温度下失水收缩，水化热释放量较大，而又未及时得到水分的补充，因而在硬化过程中，现浇板受到支座的约束，势必产生应力而出现裂缝，这些裂缝也首先产生在较薄弱的部位，即板角处。4.2 设计及环境因素引起的裂缝现浇楼板的施工缝，一般都是设置在跨中 1/3 处范围内。这一部...
