10KV及以下农网升级改造工程施工组织设计

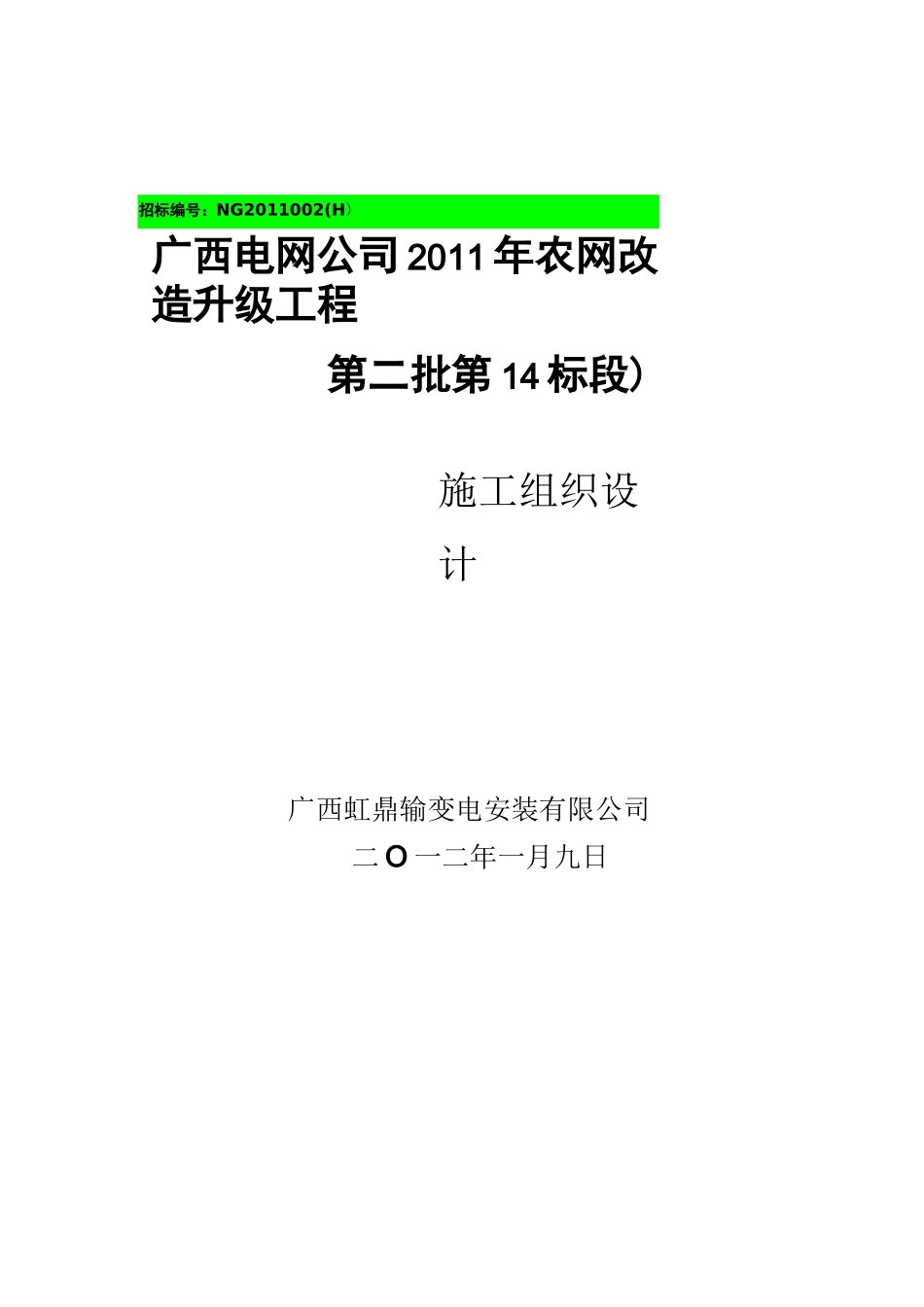

10KV及以下农网升级改造工程施工组织设计_第1页
1/15

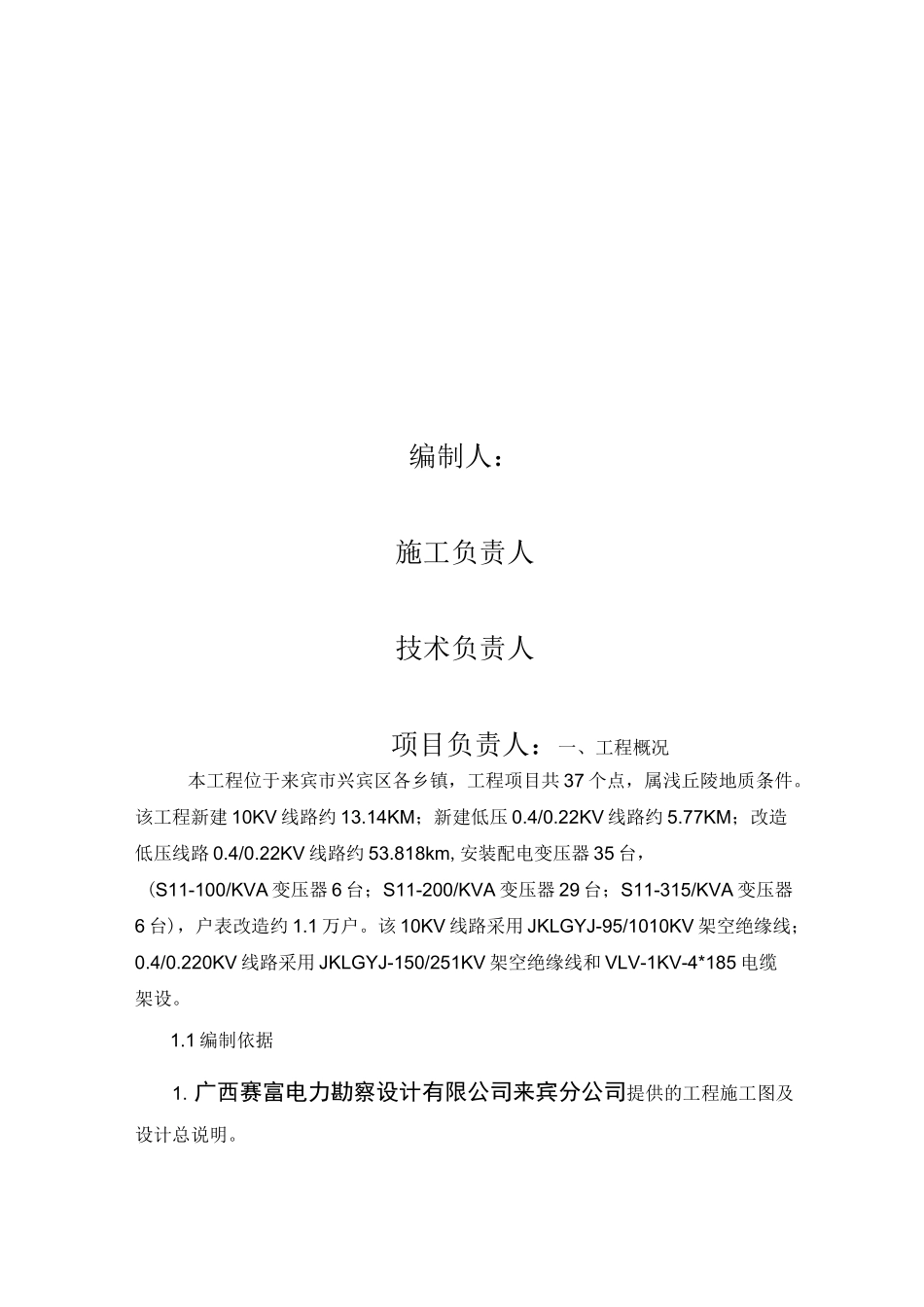

10KV及以下农网升级改造工程施工组织设计_第2页
2/15
10KV及以下农网升级改造工程施工组织设计_第3页
3/15
招标编号:NG2011002(H)广西电网公司 2011 年农网改造升级工程第二批第 14 标段)施工组织设计广西虹鼎输变电安装有限公司二 O 一二年一月九日编制人:施工负责人技术负责人项目负责人:一、工程概况本工程位于来宾市兴宾区各乡镇,工程项目共 37 个点,属浅丘陵地质条件。该工程新建 10KV 线路约 13.14KM;新建低压 0.4/0.22KV 线路约 5.77KM;改造低压线路 0.4/0.22KV 线路约 53.818km,安装配电变压器 35 台,(S11-100/KVA 变压器 6 台;S11-200/KVA 变压器 29 台;S11-315/KVA 变压器6 台),户表改造约 1.1 万户。该 10KV 线路采用 JKLGYJ-95/1010KV 架空绝缘线;0.4/0.220KV 线路采用 JKLGYJ-150/251KV 架空绝缘线和 VLV-1KV-4*185 电缆架设。1.1 编制依据1. 广西赛富电力勘察设计有限公司来宾分公司提供的工程施工图及设计总说明。2. 本工程路径地形和现场调查资料。3. <<架空电力线路施工及验收规范>>。4. <<架空送电线路施工质量检验评级标准>>5. <<电力建设安全工作规程>>(DL5009.2-2004)及<<电力建设安全生产工作规程>>。二、施工方案及主要工程控制点2.1 工地运输及装卸(1)运输车辆驾驶人员必须严格执行交通管理方面的有关规定,严禁违章操作;起重人员严格执行起重操作规程,起吊时必须选择良好停车地点,确保安全起吊工作。(2)运输前要认真了解运输器材的重量,外型尺寸,运输器材不得超载、超高、超宽、超长。要绑扎牢固,支点平稳,不得客货混装。(3)装卸工作必须遵守起重机械安全管理规程的有关规定,工作前检查装卸工具和设备情况,不符合标准严禁使用。4)起吊前必须了解吊件重量及特性,起吊时检查各部受力情况,无异常情况后方可起吊,在起吊过程中被起吊物下严禁站人。2.2 电杆定位:(1) 直线杆:顺线路方向位移小于设计档距的 5%,垂直线路方向小于50mm;(2) 转角杆:位移不应超过 50mm;(3) 基坑使用底盘时,坑底表面应保持水平。2.3 杆基开挖:施工方法:人工开挖(1) 本施工项目位于国道 318 线和场镇人口聚居区,挖坑前必须与有关地下管道,电缆等主要单位取得联系,明确地下设施的确实位置,做好防范措施。组织外来人员施工时,应交待清楚,做出标记,并加强监护。(2) 挖坑前要检查使用工具是否牢固,防止锹、镐掉头伤人。(3) 电杆基础应根据当地的运行经验、地质情况等条件设计。有条件的可采用岩石做底盘和拉线盘。(4) 一般土质电杆埋高深度...
