通信工程施工设计方案

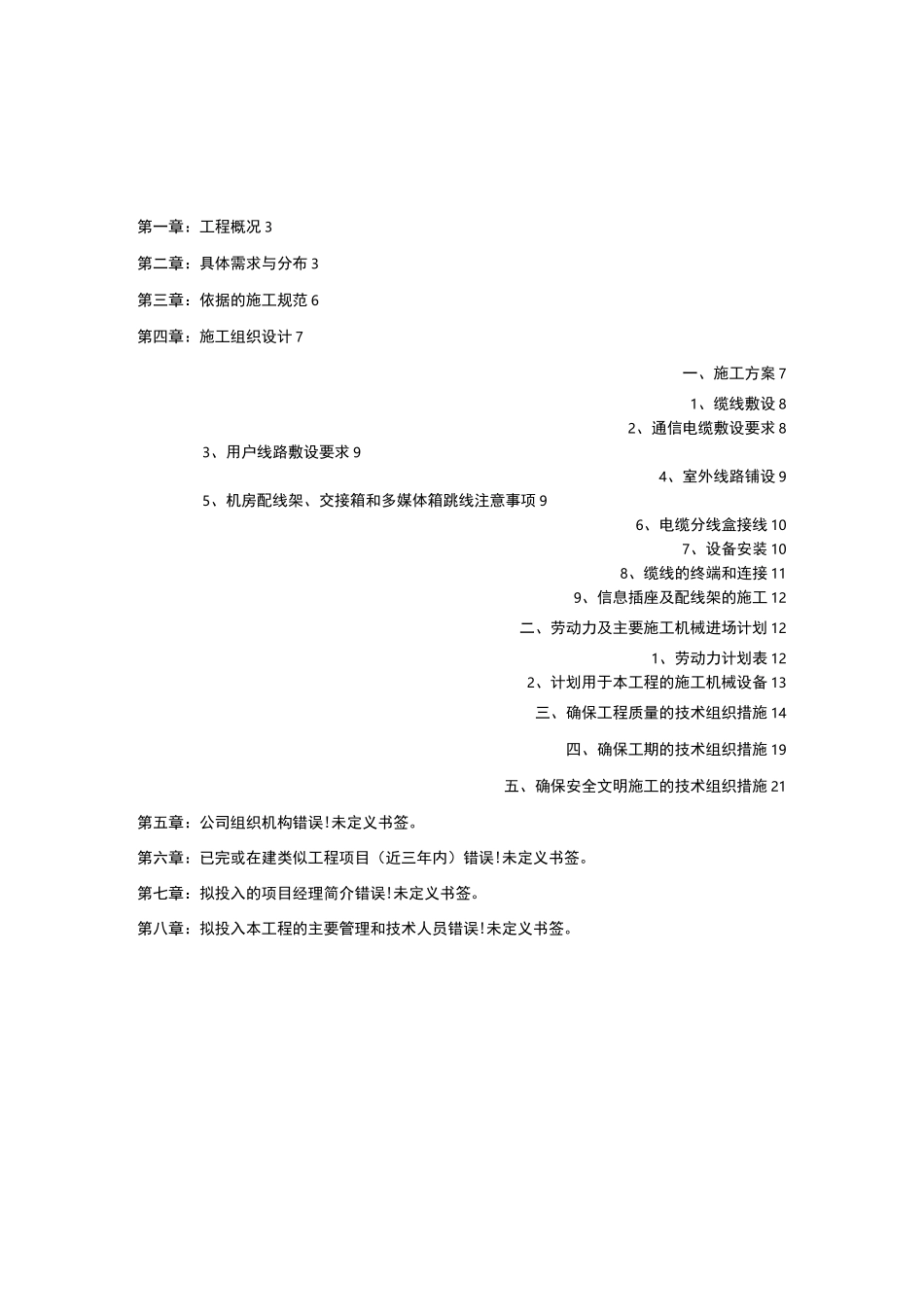

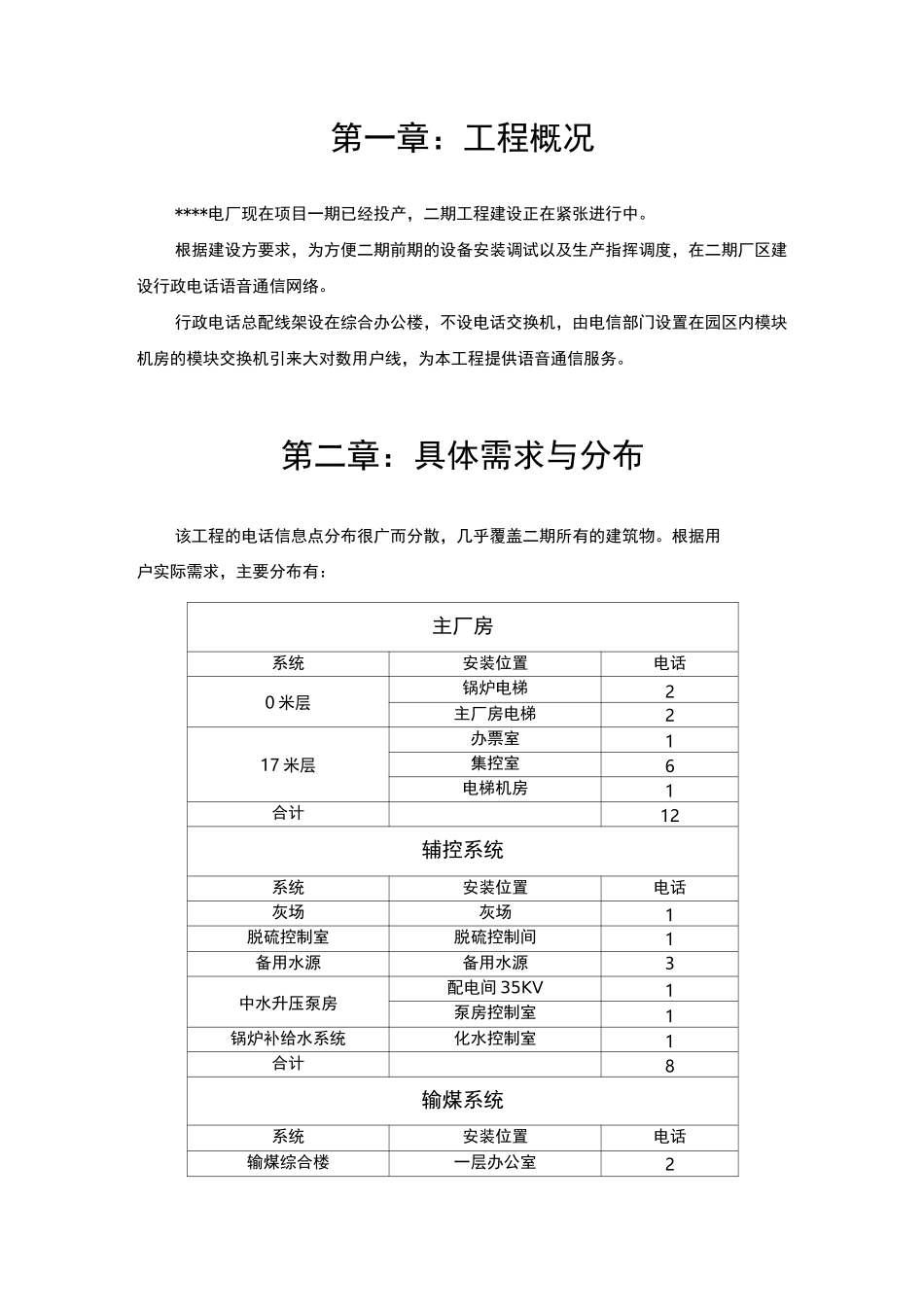

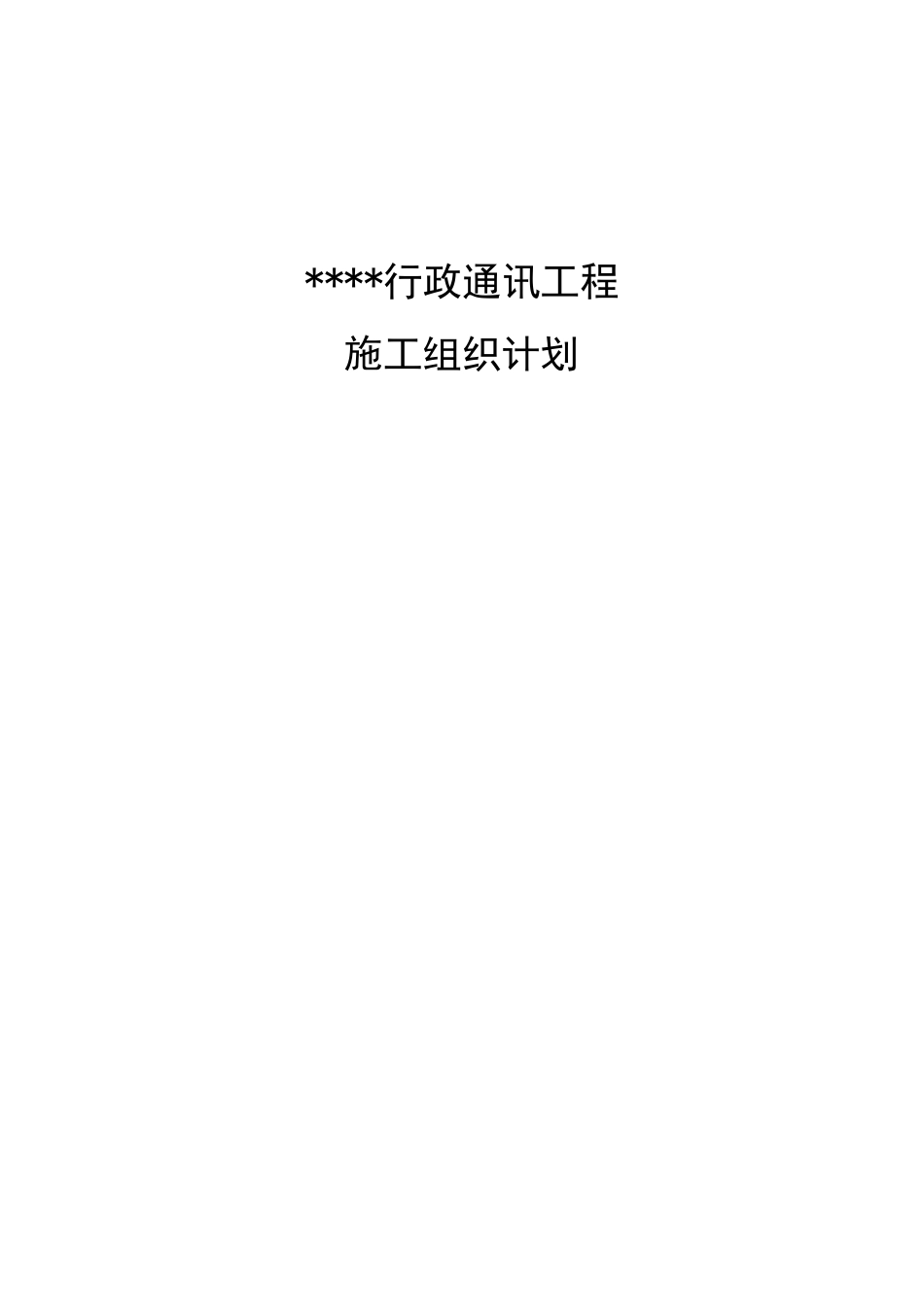

****行政通讯工程施工组织计划第一章：工程概况 3第二章：具体需求与分布 3第三章：依据的施工规范 6第四章：施工组织设计 7一、施工方案 71、缆线敷设 82、通信电缆敷设要求 83、用户线路敷设要求 94、室外线路铺设 95、机房配线架、交接箱和多媒体箱跳线注意事项 96、电缆分线盒接线 107、设备安装 108、缆线的终端和连接 119、信息插座及配线架的施工 12二、劳动力及主要施工机械进场计划 121、劳动力计划表 122、计划用于本工程的施工机械设备 13三、确保工程质量的技术组织措施 14四、确保工期的技术组织措施 19五、确保安全文明施工的技术组织措施 21第五章：公司组织机构错误!未定义书签。第六章：已完或在建类似工程项目（近三年内）错误!未定义书签。第七章：拟投入的项目经理简介错误!未定义书签。第八章：拟投入本工程的主要管理和技术人员错误!未定义书签。第一章：工程概况****电厂现在项目一期已经投产，二期工程建设正在紧张进行中。根据建设方要求，为方便二期前期的设备安装调试以及生产指挥调度，在二期厂区建设行政电话语音通信网络。行政电话总配线架设在综合办公楼，不设电话交换机，由电信部门设置在园区内模块机房的模块交换机引来大对数用户线，为本工程提供语音通信服务。第二章：具体需求与分布该工程的电话信息点分布很广而分散，几乎覆盖二期所有的建筑物。根据用户实际需求，主要分布有：主厂房系统安装位置电话0 米层锅炉电梯2主厂房电梯217 米层办票室1集控室6电梯机房1合计12辅控系统系统安装位置电话灰场灰场1脱硫控制室脱硫控制间1备用水源备用水源3中水升压泵房配电间 35KV1泵房控制室1锅炉补给水系统化水控制室1合计8输煤系统系统安装位置电话输煤综合楼一层办公室2111111131三层燃料采购室三层燃料采购室三层燃料采购室二层输煤程控室翻车机二层配电间汽车衡—轨道衡铁路专用线电厂站材料库房4合计17综合办公楼位置安装位置电话厂大门值班室2电梯应急电话2一层办公室11二层办公室19三层办公室13四层办公室17合计64以上合计：行政电话 101 台。**电厂占地范围很大，电话点位分布极为分散。行政电话总配线柜设在综合办公楼的一楼弱电间，主电缆引自厂区内的电话模块局，沿电缆沟敷设。电梯二期厂区行政通讯网络图二期综合办公楼'TX-38'TX-39HX01/50-XTX-06XHX02/10 中水处理TX-49化学水处理车间输煤综合楼CX01/20TX-33—XTX-34'—TX-29灰库气化风机-X逹 TX030-XCX02/10I I 灰库X...
