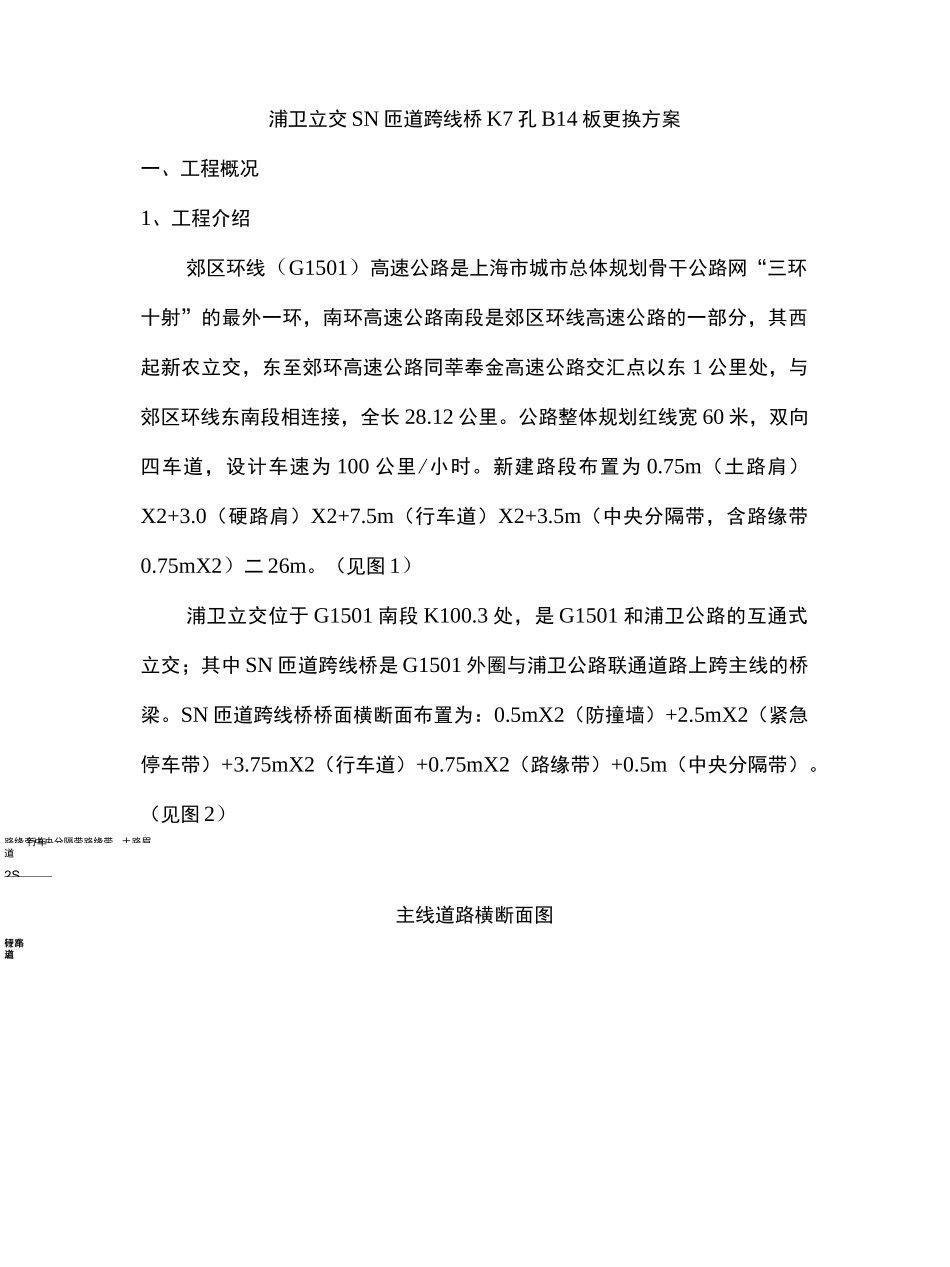

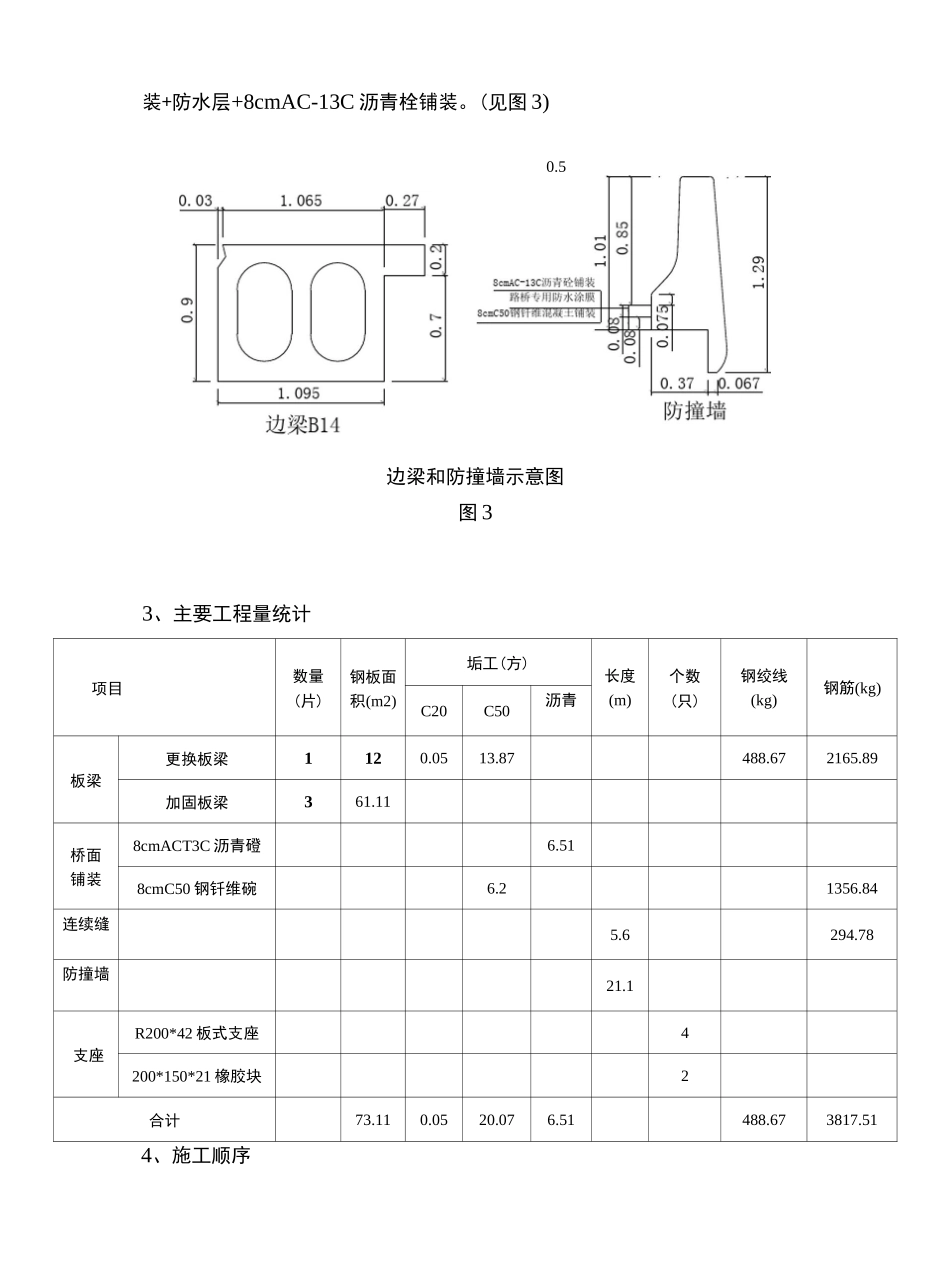

土路眉硬路启行车道2S路缘帝中央分隔带路缘带行车道浦卫立交 SN 匝道跨线桥 K7 孔 B14 板更换方案一、工程概况1、工程介绍郊区环线（G1501）高速公路是上海市城市总体规划骨干公路网“三环十射”的最外一环，南环高速公路南段是郊区环线高速公路的一部分，其西起新农立交，东至郊环高速公路同莘奉金高速公路交汇点以东 1 公里处，与郊区环线东南段相连接，全长 28.12 公里。公路整体规划红线宽 60 米，双向四车道，设计车速为 100 公里/小时。新建路段布置为 0.75m（土路肩）X2+3.0（硬路肩）X2+7.5m（行车道）X2+3.5m（中央分隔带，含路缘带0.75mX2）二 26m。（见图 1）浦卫立交位于 G1501 南段 K100.3 处，是 G1501 和浦卫公路的互通式立交；其中 SN 匝道跨线桥是 G1501 外圈与浦卫公路联通道路上跨主线的桥梁。SN 匝道跨线桥桥面横断面布置为：0.5mX2（防撞墙）+2.5mX2（紧急停车带）+3.75mX2（行车道）+0.75mX2（路缘带）+0.5m（中央分隔带）。（见图 2）主线道路横断面图6,7（再n 緊急停车带行车带路缘带路缘带行车带紧急停车带n■ooioaoaoaoaooo ®o'oo(oaooi匝道桥横断面图图 2由于 SN 跨线桥第 7 孔 B14 边梁底部被超高车辆重创后，底部混凝土脱落 90cmX60cm,底板有 40cmX20cm 已成空洞；4 根预应力钢绞线外露，靠边一根已被拉断。故需要对此梁进行更换施工，并对第2、结构形式第 7 孔跨径为 22 米，斜交角度为 77 度，共有 14 块预应力板梁组成，板梁形式有 900mmX1100mm（7 块）和 900mmX1000mm（7 块）两种。需要更换的板梁编号为 B14,其梁高为 900mm,梁宽为 1100mm。防撞墙高度 1.01 米，宽度 0.5 米；桥面系：8cmC50 钢钎维混凝土铺装+防水层+8cmAC-13C 沥青栓铺装。(见图 3)0.5边梁和防撞墙示意图图 33、主要工程量统计项目数量(片)钢板面积(m2)垢工(方)长度(m)个数(只)钢绞线(kg)钢筋(kg)C20C50沥青板梁更换板梁1120.0513.87488.672165.89加固板梁361.11桥面铺装8cmACT3C 沥青磴6.518cmC50 钢钎维碗6.21356.84连续缝5.6294.78防撞墙21.1支座R200*42 板式支座4200*150*21 橡胶块2合计73.110.0520.076.51488.673817.514、施工顺序地面道路临时改道（匝道桥部分封交）一防撞墙的拆除一铺装层、绞缝的拆除一旧板梁吊出一支座更换一梁板位置确定一新板梁安装—绞缝施工一防撞墙施工一桥面层施工一交通开放5、施工计划安排（见附表 1）二、交通组织1、地面道路交...
