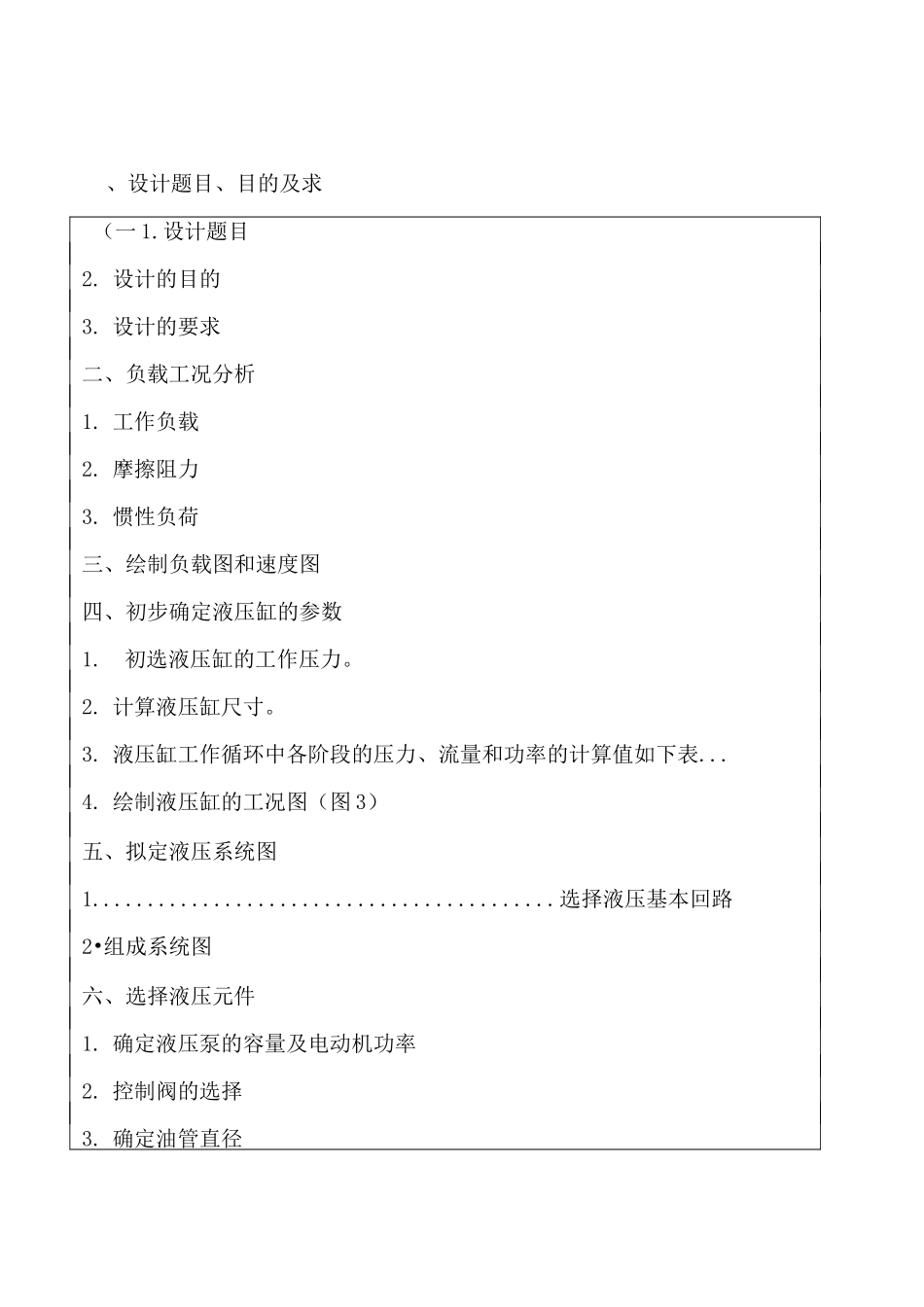

液压课程设计-设计一台专用铣床_第1页
1/15

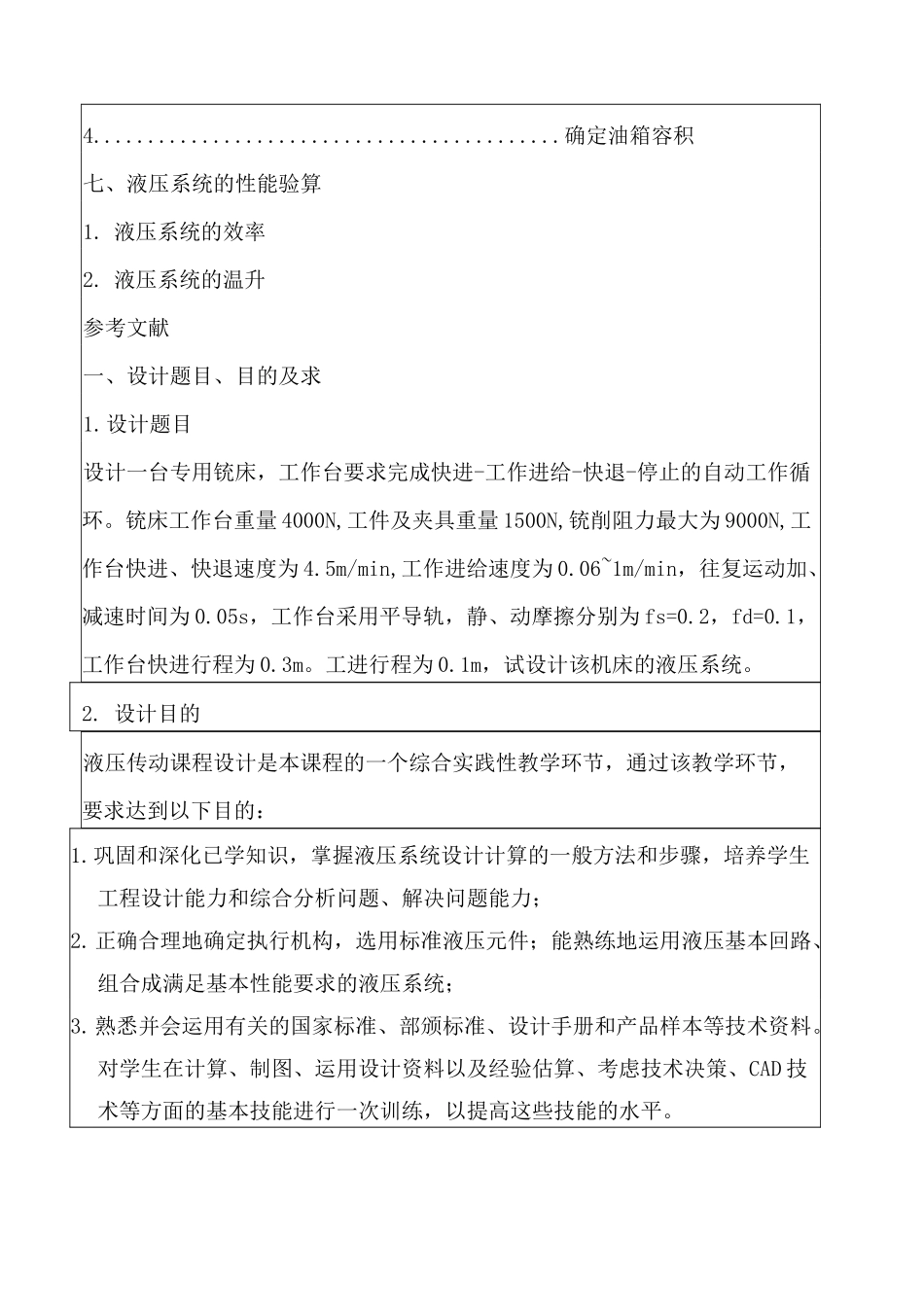

液压课程设计-设计一台专用铣床_第2页
2/15
液压课程设计-设计一台专用铣床_第3页
3/15
液压与气压传动课程设计院系:机械与汽车工程学院课题名称:设计一台专用铳床、设计题目、目的及求(一 1.设计题目2. 设计的目的3. 设计的要求二、负载工况分析1. 工作负载2. 摩擦阻力3. 惯性负荷三、绘制负载图和速度图四、初步确定液压缸的参数1.初选液压缸的工作压力。2. 计算液压缸尺寸。3. 液压缸工作循环中各阶段的压力、流量和功率的计算值如下表...4. 绘制液压缸的工况图(图 3)五、拟定液压系统图1..........................................选择液压基本回路2•组成系统图六、选择液压元件1. 确定液压泵的容量及电动机功率2. 控制阀的选择3. 确定油管直径4...........................................确定油箱容积七、液压系统的性能验算1. 液压系统的效率2. 液压系统的温升参考文献一、设计题目、目的及求1.设计题目设计一台专用铳床,工作台要求完成快进-工作进给-快退-停止的自动工作循环。铳床工作台重量 4000N,工件及夹具重量 1500N,铳削阻力最大为 9000N,工作台快进、快退速度为 4.5m/min,工作进给速度为 0.06~1m/min,往复运动加、减速时间为 0.05s,工作台采用平导轨,静、动摩擦分别为 fs=0.2,fd=0.1,工作台快进行程为 0.3m。工进行程为 0.1m,试设计该机床的液压系统。2. 设计目的液压传动课程设计是本课程的一个综合实践性教学环节,通过该教学环节,要求达到以下目的:1.巩固和深化已学知识,掌握液压系统设计计算的一般方法和步骤,培养学生工程设计能力和综合分析问题、解决问题能力;2.正确合理地确定执行机构,选用标准液压元件;能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统;3.熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、CAD 技术等方面的基本技能进行一次训练,以提高这些技能的水平。lOOOplOOOpnDn6Ox1OOO3.设计的要求1.设计时必须从实际出发,综合考虑实用性、经济性、先进性及操作维修方便。如果可以用简单的回路实现系统的要求,就不必过分强调先进性。并非是越先进越好。同样,在安全性、方便性要求较高的地方,应不惜多用一些元件或采用性能较好的元件,不能单独考虑简单、经济;2.独立完成设计。设计时可以收集、参考同类机械的资料,但必须深入理解,消化后再借鉴。不能简单地抄袭;3.在课程设计的过程中,要随时复习液压元件的工作原理、基本回路及典型系统的组成...
