既有线信号室内配线安全操作规程

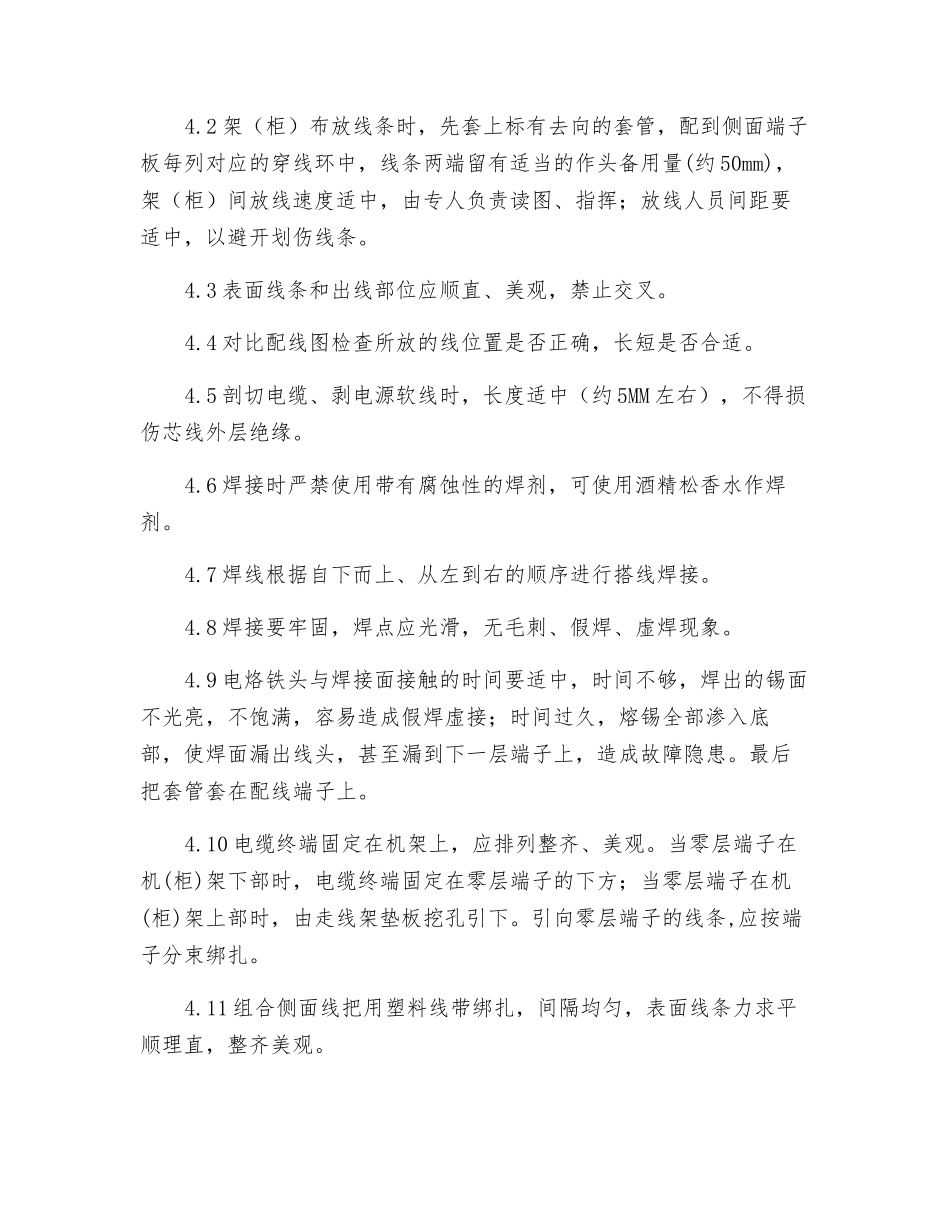

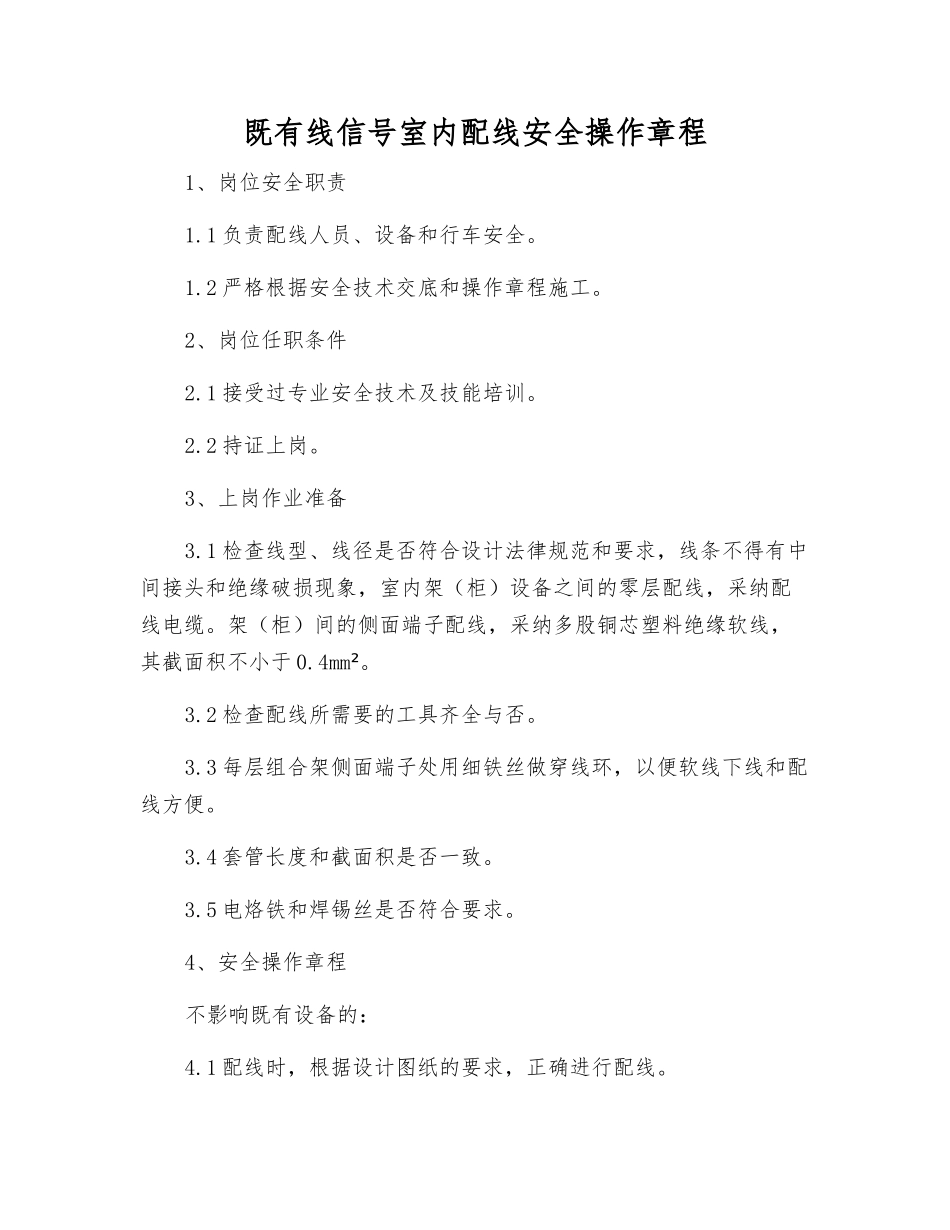

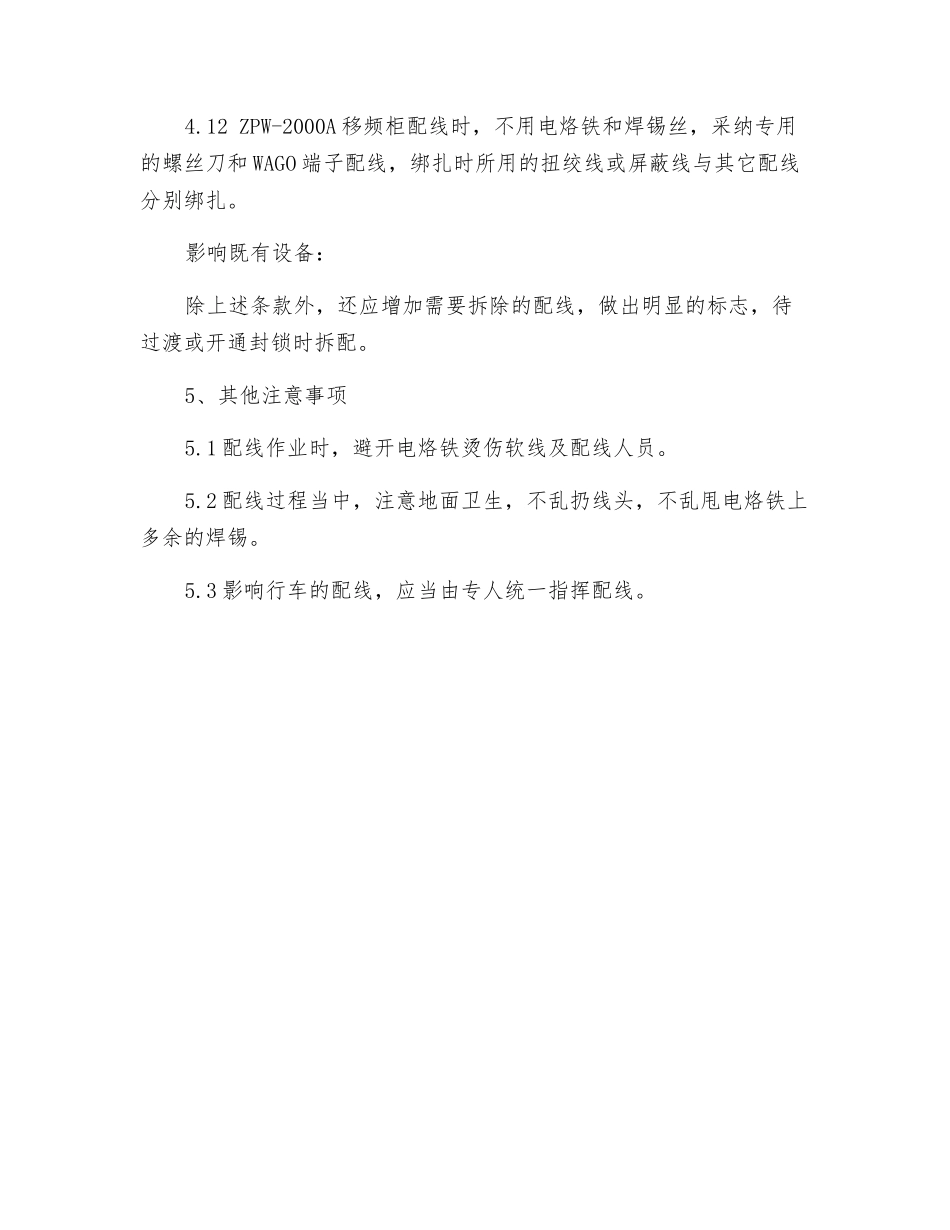

既有线信号室内配线安全操作章程1、岗位安全职责1.1 负责配线人员、设备和行车安全。1.2 严格根据安全技术交底和操作章程施工。2、岗位任职条件2.1 接受过专业安全技术及技能培训。2.2 持证上岗。3、上岗作业准备3.1 检查线型、线径是否符合设计法律规范和要求，线条不得有中间接头和绝缘破损现象，室内架（柜）设备之间的零层配线，采纳配线电缆。架（柜）间的侧面端子配线，采纳多股铜芯塑料绝缘软线，其截面积不小于 0.4mm²。3.2 检查配线所需要的工具齐全与否。3.3 每层组合架侧面端子处用细铁丝做穿线环，以便软线下线和配线方便。3.4 套管长度和截面积是否一致。3.5 电烙铁和焊锡丝是否符合要求。4、安全操作章程不影响既有设备的：4.1 配线时，根据设计图纸的要求，正确进行配线。4.2 架（柜）布放线条时，先套上标有去向的套管，配到侧面端子板每列对应的穿线环中，线条两端留有适当的作头备用量(约 50mm)，架（柜）间放线速度适中，由专人负责读图、指挥；放线人员间距要适中，以避开划伤线条。4.3 表面线条和出线部位应顺直、美观，禁止交叉。4.4 对比配线图检查所放的线位置是否正确，长短是否合适。4.5 剖切电缆、剥电源软线时，长度适中（约 5MM 左右），不得损伤芯线外层绝缘。4.6 焊接时严禁使用带有腐蚀性的焊剂，可使用酒精松香水作焊剂。4.7 焊线根据自下而上、从左到右的顺序进行搭线焊接。4.8 焊接要牢固，焊点应光滑，无毛刺、假焊、虚焊现象。4.9 电烙铁头与焊接面接触的时间要适中，时间不够，焊出的锡面不光亮，不饱满，容易造成假焊虚接；时间过久，熔锡全部渗入底部，使焊面漏出线头，甚至漏到下一层端子上，造成故障隐患。最后把套管套在配线端子上。4.10 电缆终端固定在机架上，应排列整齐、美观。当零层端子在机(柜)架下部时，电缆终端固定在零层端子的下方；当零层端子在机(柜)架上部时，由走线架垫板挖孔引下。引向零层端子的线条,应按端子分束绑扎。4.11 组合侧面线把用塑料线带绑扎，间隔均匀，表面线条力求平顺理直，整齐美观。4.12 ZPW-2000A 移频柜配线时，不用电烙铁和焊锡丝，采纳专用的螺丝刀和 WAGO 端子配线，绑扎时所用的扭绞线或屏蔽线与其它配线分别绑扎。影响既有设备：除上述条款外，还应增加需要拆除的配线，做出明显的标志，待过渡或开通封锁时拆配。5、其他注意事项5.1 配线作业时，避开电烙铁烫伤软线及配线人员。5.2 配线过程当中，注意地面卫生，不乱扔线头，不乱甩电烙铁上多余的焊锡。5.3 影响行车的配线，应当由专人统一指挥配线。
