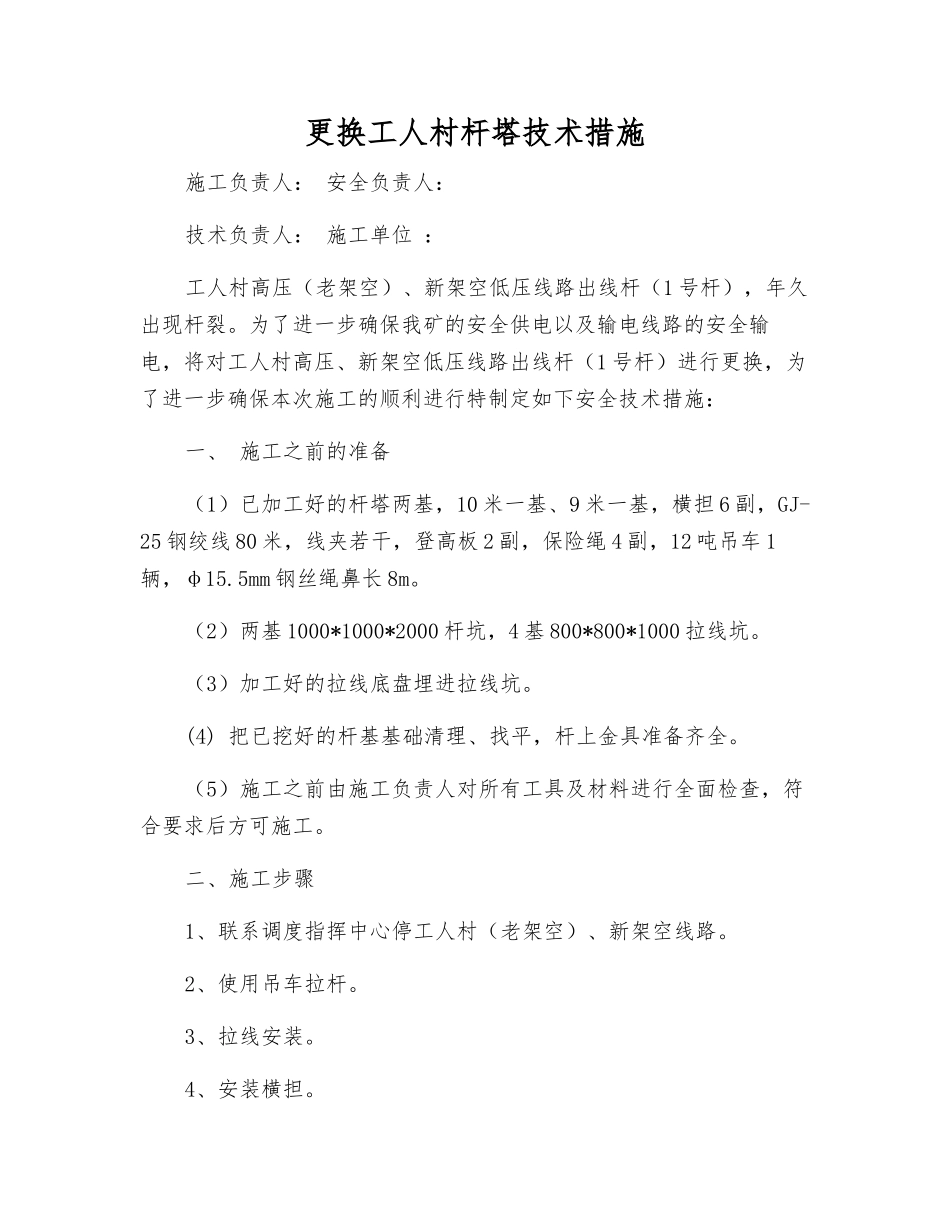

更换工人村杆塔技术措施施工负责人： 安全负责人：技术负责人： 施工单位 ：工人村高压（老架空）、新架空低压线路出线杆（1 号杆），年久出现杆裂。为了进一步确保我矿的安全供电以及输电线路的安全输电，将对工人村高压、新架空低压线路出线杆（1 号杆）进行更换，为了进一步确保本次施工的顺利进行特制定如下安全技术措施：一、 施工之前的准备（1）已加工好的杆塔两基，10 米一基、9 米一基，横担 6 副，GJ-25 钢绞线 80 米，线夹若干，登高板 2 副，保险绳 4 副，12 吨吊车 1辆，φ15.5mm 钢丝绳鼻长 8m。（2）两基 1000*1000*2000 杆坑，4 基 800*800*1000 拉线坑。（3）加工好的拉线底盘埋进拉线坑。(4) 把已挖好的杆基基础清理、找平，杆上金具准备齐全。（5）施工之前由施工负责人对所有工具及材料进行全面检查，符合要求后方可施工。二、施工步骤1、联系调度指挥中心停工人村（老架空）、新架空线路。2、使用吊车拉杆。3、拉线安装。4、安装横担。5、连接导线。6、检查杆上有无残留物。7、施工完毕联系矿调度指挥中心线路具备送电条件可以送电。8、试送电一次，线路恢复供电。三、技术措施1、立杆时，先将吊车开到距坑道适当位置加以稳固，然后在电线杆（自根部量起）1/2~1/3 处系牢一根起吊钢丝绳，再在杆顶向下500mm 处临时系三根调整绳。2、起吊时，基础附近站两个人负责调整电线杆根部，使电线杆底盘与基础螺丝进行连接，另由三人各拉一根调整绳，以基础为中心，站位呈三角形，由一人负责指挥。3、当杆顶吊离地面 500mm 时，对各处绑扎的绳扣进行 1 次安全检查，确认无问题后再继续起吊。4、电线杆竖立后，调整电线杆位于线路中心上，偏差不超过 50mm ，然后将电线杆对齐基础螺丝并紧固。5、拉线与电杆之间的夹角不宜小于 450；当受地形限制时，可适当增减，一般不超出 300 一 600。6、采纳绑扎固定的拉线安装时，拉线两端应当设置心形环。7、拉线棒与拉线盘的连接应使用双螺母。8、拉线在地面上露出 300mm，为了防止腐蚀，应涂刷防腐漆。9、拉线上端固定在电线杆上，须用拉线包箍及螺栓固定。10、下部拉线盘埋设完毕，上端做好后可以收紧拉线，使上部拉线和下部拉线连接起来，成为一个整体。11、工人村线路和新架空线路共杆架设，横担安装均应装在同一侧。12、导线为水平排列时，上层横担距杆顶距离应大于 200mm，对直线杆两横担间的垂直距离不应小于 1.2 米。13、导线采纳水平排列时，...
