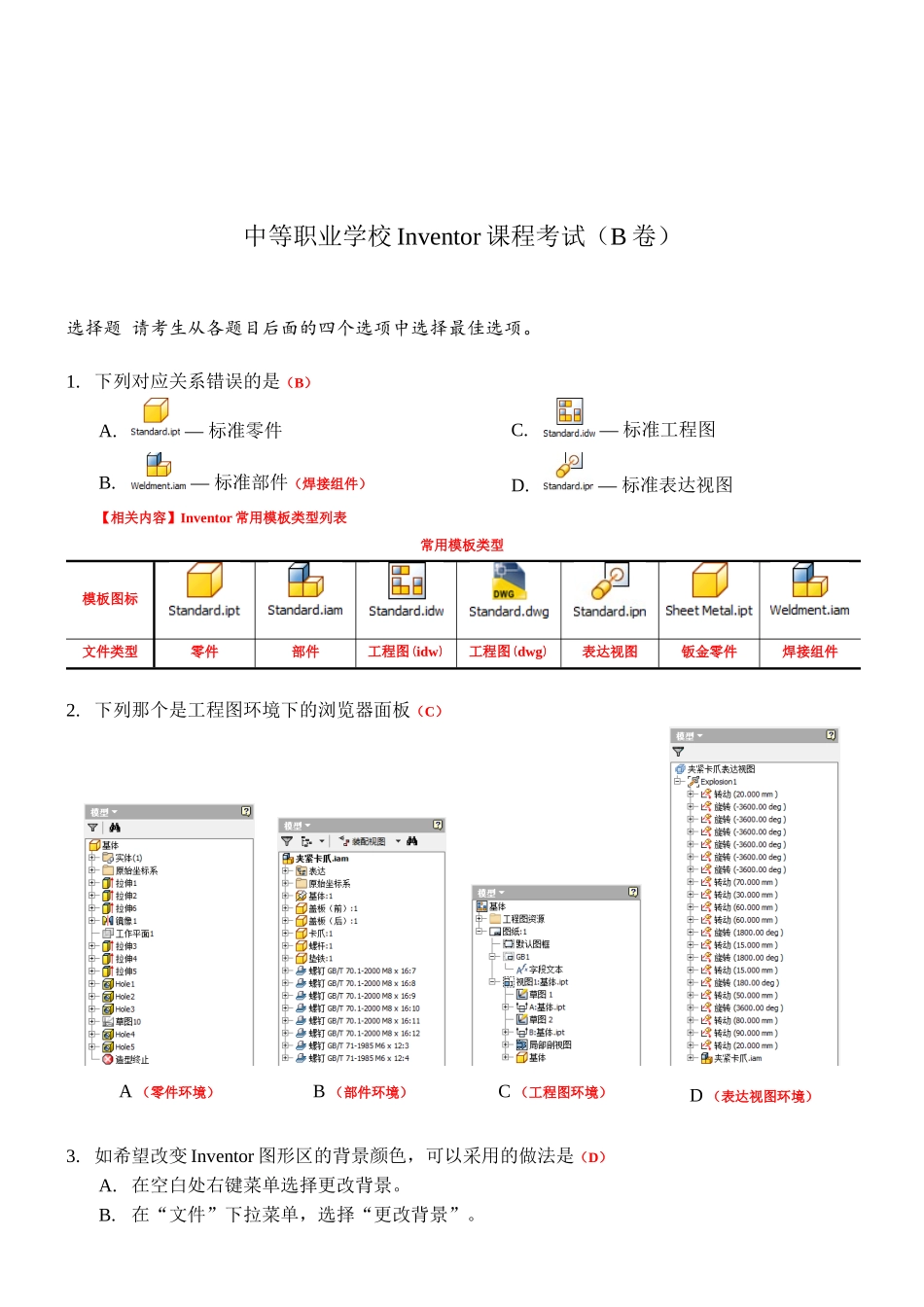

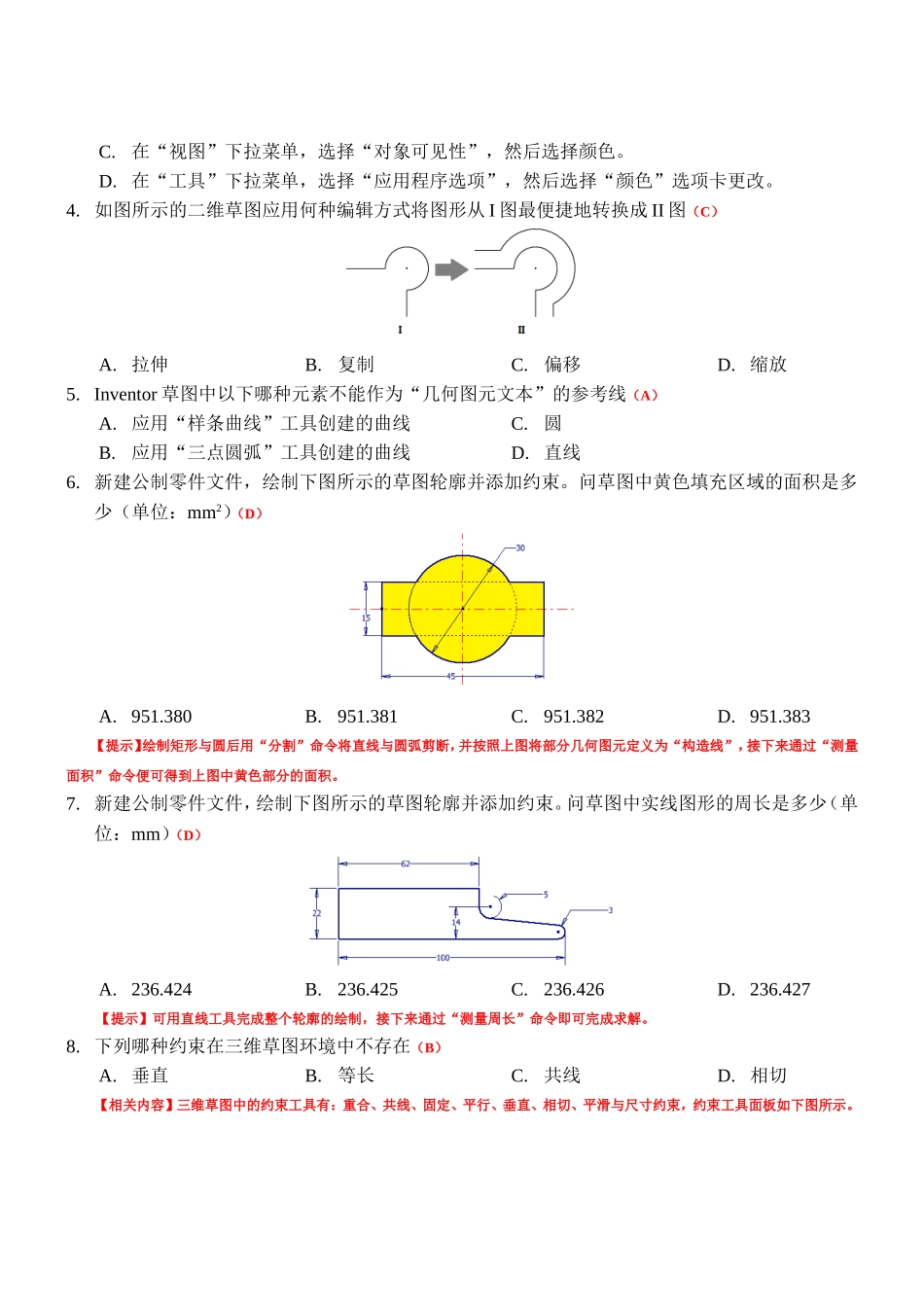

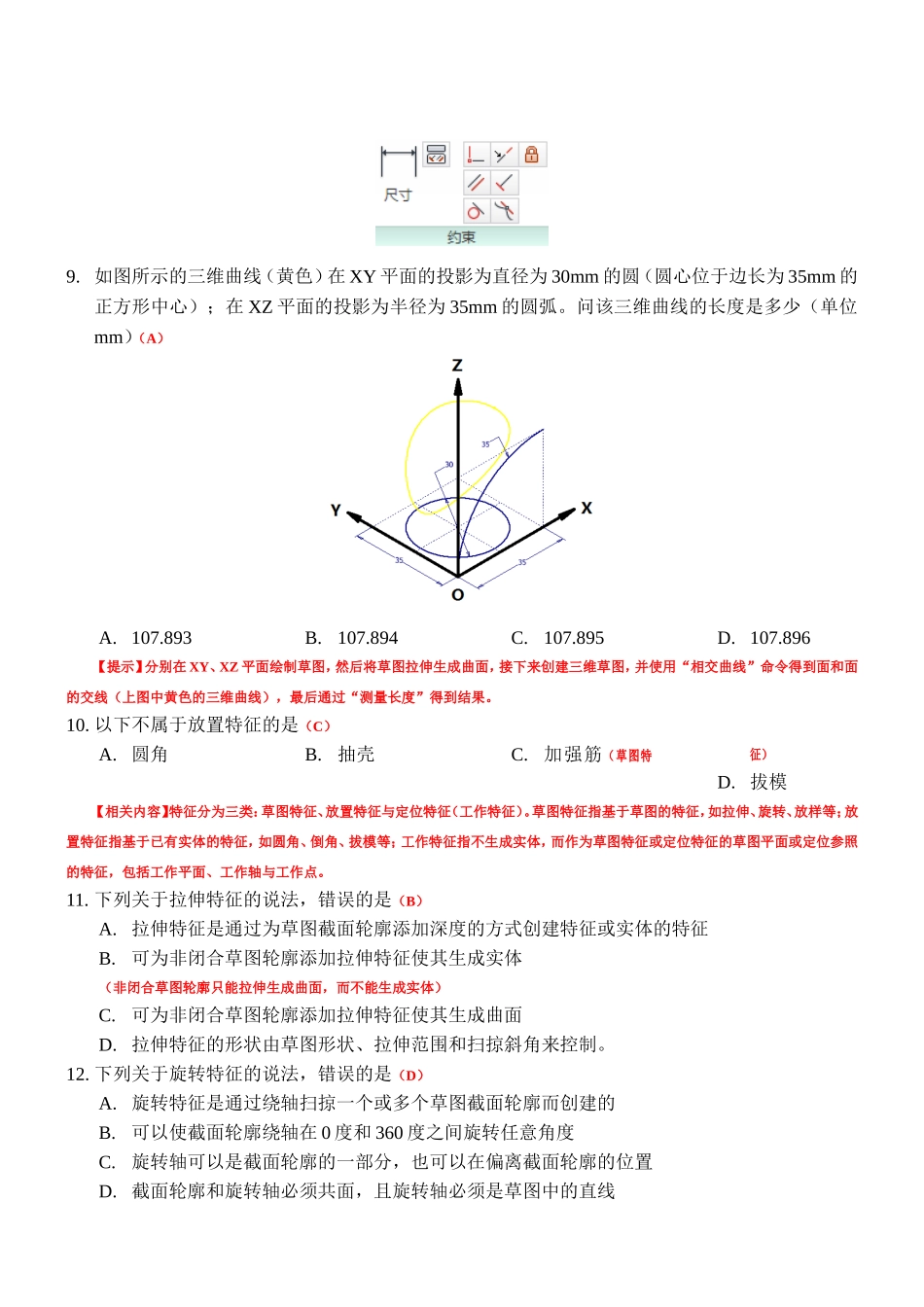

中等职业学校Inventor课程考试（B卷）选择题请考生从各题目后面的四个选项中选择最佳选项。1.下列对应关系错误的是（B）A.—标准零件B.—标准部件（焊接组件）C.—标准工程图D.—标准表达视图【相关内容】Inventor常用模板类型列表常用模板类型模板图标文件类型零件部件工程图（idw）工程图（dwg）表达视图钣金零件焊接组件2.下列那个是工程图环境下的浏览器面板（C）3.如希望改变Inventor图形区的背景颜色，可以采用的做法是（D）A.在空白处右键菜单选择更改背景。B.在“文件”下拉菜单，选择“更改背景”。A（零件环境）B（部件环境）C（工程图环境）D（表达视图环境）C.在“视图”下拉菜单，选择“对象可见性”，然后选择颜色。D.在“工具”下拉菜单，选择“应用程序选项”，然后选择“颜色”选项卡更改。4.如图所示的二维草图应用何种编辑方式将图形从I图最便捷地转换成II图（C）A.拉伸B.复制C.偏移D.缩放5.Inventor草图中以下哪种元素不能作为“几何图元文本”的参考线（A）A.应用“样条曲线”工具创建的曲线B.应用“三点圆弧”工具创建的曲线C.圆D.直线6.新建公制零件文件，绘制下图所示的草图轮廓并添加约束。问草图中黄色填充区域的面积是多少（单位：mm2）（D）A.951.380B.951.381C.951.382D.951.383【提示】绘制矩形与圆后用“分割”命令将直线与圆弧剪断，并按照上图将部分几何图元定义为“构造线”，接下来通过“测量面积”命令便可得到上图中黄色部分的面积。7.新建公制零件文件，绘制下图所示的草图轮廓并添加约束。问草图中实线图形的周长是多少（单位：mm）（D）A.236.424B.236.425C.236.426D.236.427【提示】可用直线工具完成整个轮廓的绘制，接下来通过“测量周长”命令即可完成求解。8.下列哪种约束在三维草图环境中不存在（B）A.垂直B.等长C.共线D.相切【相关内容】三维草图中的约束工具有：重合、共线、固定、平行、垂直、相切、平滑与尺寸约束，约束工具面板如下图所示。9.如图所示的三维曲线（黄色）在XY平面的投影为直径为30mm的圆（圆心位于边长为35mm的正方形中心）；在XZ平面的投影为半径为35mm的圆弧。问该三维曲线的长度是多少（单位mm）（A）A.107.893B.107.894C.107.895D.107.896【提示】分别在XY、XZ平面绘制草图，然后将草图拉伸生成曲面，接下来创建三维草图，并使用“相交曲线”命令得到面和面的交线（上图中黄色的三维曲线），最后通过“测量长度”得到结果。10.以下不属于放置特征的是（C）A.圆角B.抽壳C.加强筋（草图特征）D.拔模【相关内容】特征分为三类：草图特征、放置特征与定位特征（工作特征）。草图特征指基于草图的特征，如拉伸、旋转、放样等；放置特征指基于已有实体的特征，如圆角、倒角、拔模等；工作特征指不生成实体，而作为草图特征或定位特征的草图平面或定位参照的特征，包括工作平面、工作轴与工作点。11.下列关于拉伸特征的说法，错误的是（B）A.拉伸特征是通过为草图截面轮廓添加深度的方式创建特征或实体的特征B.可为非闭合草图轮廓添加拉伸特征使其生成实体（非闭合草图轮廓只能拉伸生成曲面，而不能生成实体）C.可为非闭合草图轮廓添加拉伸特征使其生成曲面D.拉伸特征的形状由草图形状、拉伸范围和扫掠斜角来控制。12.下列关于旋转特征的说法，错误的是（D）A.旋转特征是通过绕轴扫掠一个或多个草图截面轮廓而创建的B.可以使截面轮廓绕轴在0度和360度之间旋转任意角度C.旋转轴可以是截面轮廓的一部分，也可以在偏离截面轮廓的位置D.截面轮廓和旋转轴必须共面，且旋转轴必须是草图中的直线（旋转轴可以是工作轴，构造线和草图中创建的直线）13.创建如图所示的扫掠特征（用于指定截面轮廓及扫掠路径的草图分别位于XY和XZ平面，扫掠斜角为0°）。将零件的材料指定为“不锈钢，奥氏体”，问该零件的质量为（单位：kg）（A）A.0.220B.0.221C.0.222D.0.22314.若需完成下图中的打孔操作，打孔对话框应选择下列哪一个（A）A.B.C.D.15.使用螺旋扫掠工具，绘制如图所示的零件，相关参数如下：螺距为10mm，转数为3，锥度为10，螺旋开始处为平底，过渡段包角为90，平低段包角为40，结束处为自然。设定零件材质为镍铜合金400。问...
