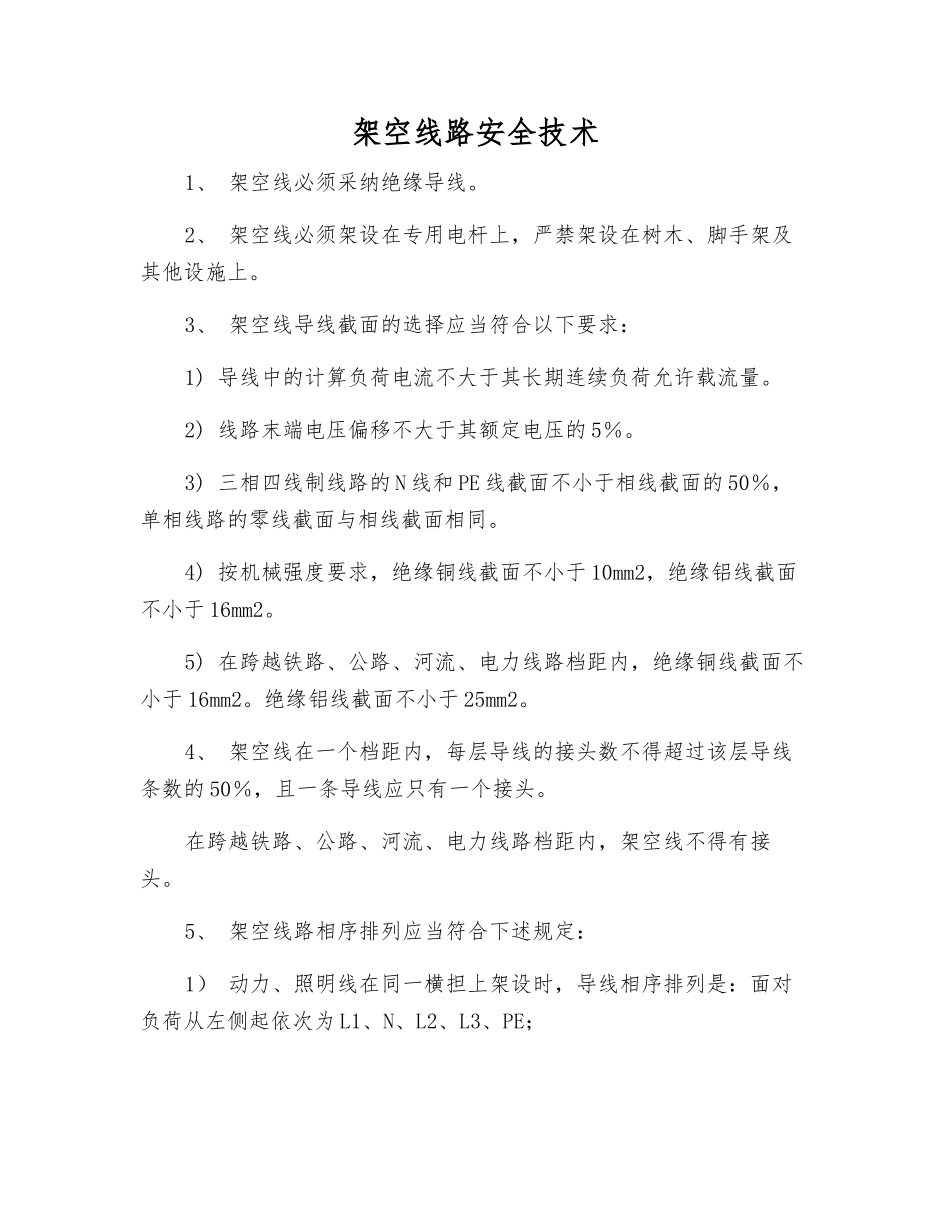

架空线路安全技术

架空线路安全技术1、 架空线必须采纳绝缘导线。2、 架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。3、 架空线导线截面的选择应当符合以下要求：1) 导线中的计算负荷电流不大于其长期连续负荷允许载流量。2) 线路末端电压偏移不大于其额定电压的 5％。3) 三相四线制线路的 N 线和 PE 线截面不小于相线截面的 50％，单相线路的零线截面与相线截面相同。4) 按机械强度要求，绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于 16mm2。5) 在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于 16mm2。绝缘铝线截面不小于 25mm2。4、 架空线在一个档距内，每层导线的接头数不得超过该层导线条数的 50％，且一条导线应只有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。5、 架空线路相序排列应当符合下述规定：1） 动力、照明线在同一横担上架设时，导线相序排列是：面对负荷从左侧起依次为 L1、N、L2、L3、PE；2） 动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面对负荷从左侧起依为 L1、L2、L3；下层横担面对负荷从左侧起依次为 L1 (L2、L3)、N、PE。6、 架空线路的档距不得大于 35m。7、 架空线路的线间距不得小于 0.3m，靠近电杆的两导线的间距不得小于 0.5m。8、 架空线路横担间的最小垂直距离不得小于表 7.1.8-1 所列数值；横担宜采纳角钢或方木、低压铁横担角钢应按表 7.1.8-2 选用，方木横担截面应按 80mm×80mm 选用；横担长度应按表 7.1.8-3 选用。9、 架空线路与邻近线路或固定物的距离应当符合表 7.1.9 的有关规定。10、 呆空线路宜采纳钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽度大于 0.4mm 的裂纹和扭曲；木杆不得腐朽，其梢径不应小于 140mm。11、 电杆埋设深度宜为杆长的 1/10 加 0.6m，回填土应分层夯实。在松软土质处宜加大埋入深度或采纳卡盘等加固。12、 直线杆和 15°以下的转角杆，可采纳单横担单绝缘子，但跨越机动车道时应采纳单横担双绝缘子；15°到 45°的转角杆应采纳双横担双绝缘子；45°以上的转角杆，应采纳十字横担。13、 架空线路绝缘子应按下列原则选择：1） 直线杆采纳针式绝缘子；2） 耐张杆采纳蝶式绝缘子。14、 电杆的拉线宜采纳不少于 3 根 D4.0mm 的镀锌钢丝。拉线与电杆的夹角应在 30°～45°之间。拉线埋设深度不得小于 1m。电杆拉线如从导线之间穿过，应在高于地...
