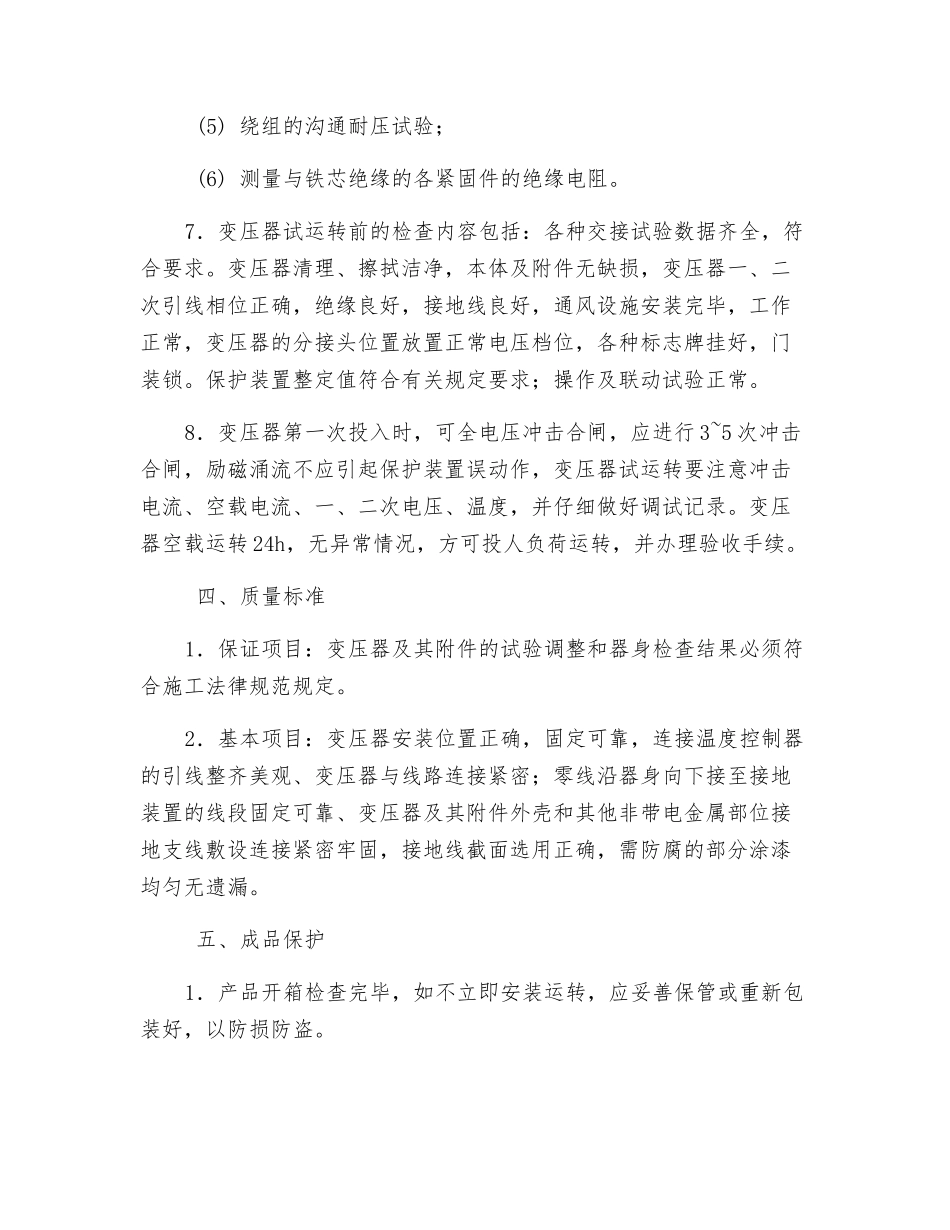

某干式变压器安装技术交底一、工程概况 某大厦设计有广东顺德特种变压器厂生产的 10kV500kVA 干式变压器 1 台，重约 1.9t，安装在地下一层变配电室，变压器带铝合金防护罩，变压器采纳配套温控器对绕组温升进行监控，当运转温度超过设定值时，发生相应的超温报警信号或超温跳闸信号。 二、施工准备1．设备及材料要求 变压器应装有铭牌，铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压及接线组别等技术数据，有出厂合格证及技术文件，防护罩与变压器的距离应当符合标准的有关规定，型钢无明显锈蚀，连接螺栓应为镀锌件并配相应的平垫和弹簧垫。2．主要机具 汽车吊、导链、枕木、钢丝绳、滚杠、活扳子、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器。3．作业条件 土建工程基本施工完毕，标高，尺寸、预埋件均符合设计法律规范和要求，墙面、顶棚喷浆完毕，屋顶无漏水，门窗及玻璃安装完好，室内地面工程结束，场地请清理洁净，道路畅通，室内相对湿度在 70％以下。 三、施工工艺1．工艺流程： 设备点件检查→变压器二次搬运→变压器稳装→附件安装→交接试验→送电前检查→送电运转验收。2．设备点件检查应当由安装单位、供货单位会同建设单位代表共同进行、并仔细做好记录工作。根据设备清单、施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求，齐全与否，变压器外观检查无损伤及变形、油漆完好，接线无松动。3．变压器二次搬运应当由起重工作业，电工配合，用汽车吊沿现场预设的吊装孑 L 吊至地下一层，再用滚杠，导链移动至变压器安装位置运输移动过程当中应行车平稳、尽量减少振动。4．拆除包装箱底座、核对高低压侧方向，将变压器找平找正，直接就位在安装位置的地面上，变压器安装时要求离开墙壁 300mm。5．将变压器温度控制器用螺栓固定在变压器防护罩外侧(变压器防护罩在设备出厂时已组装为一体)，根据温度控制器的产品说明书，将变压器内热电阻的温度信号引出线的插头插人温度控制器的信号输入端，将 AC220V 电源线引至温度控制器的电源接线端子，检查无误，可以进行温度控制器的设定和调试。6．变压器的交接试验由供电部门许可的试验室进行，试验标准应当符合法律规范要求、当地供电局规定及产品技术资料的要求。 试验内容： (1) 测量绕组的直流电阻； (2) 检查所有分接头的变压比； (3) 检查变压器的三相结线组别； (4) 测量绕组的绝缘电阻； (5) ...
