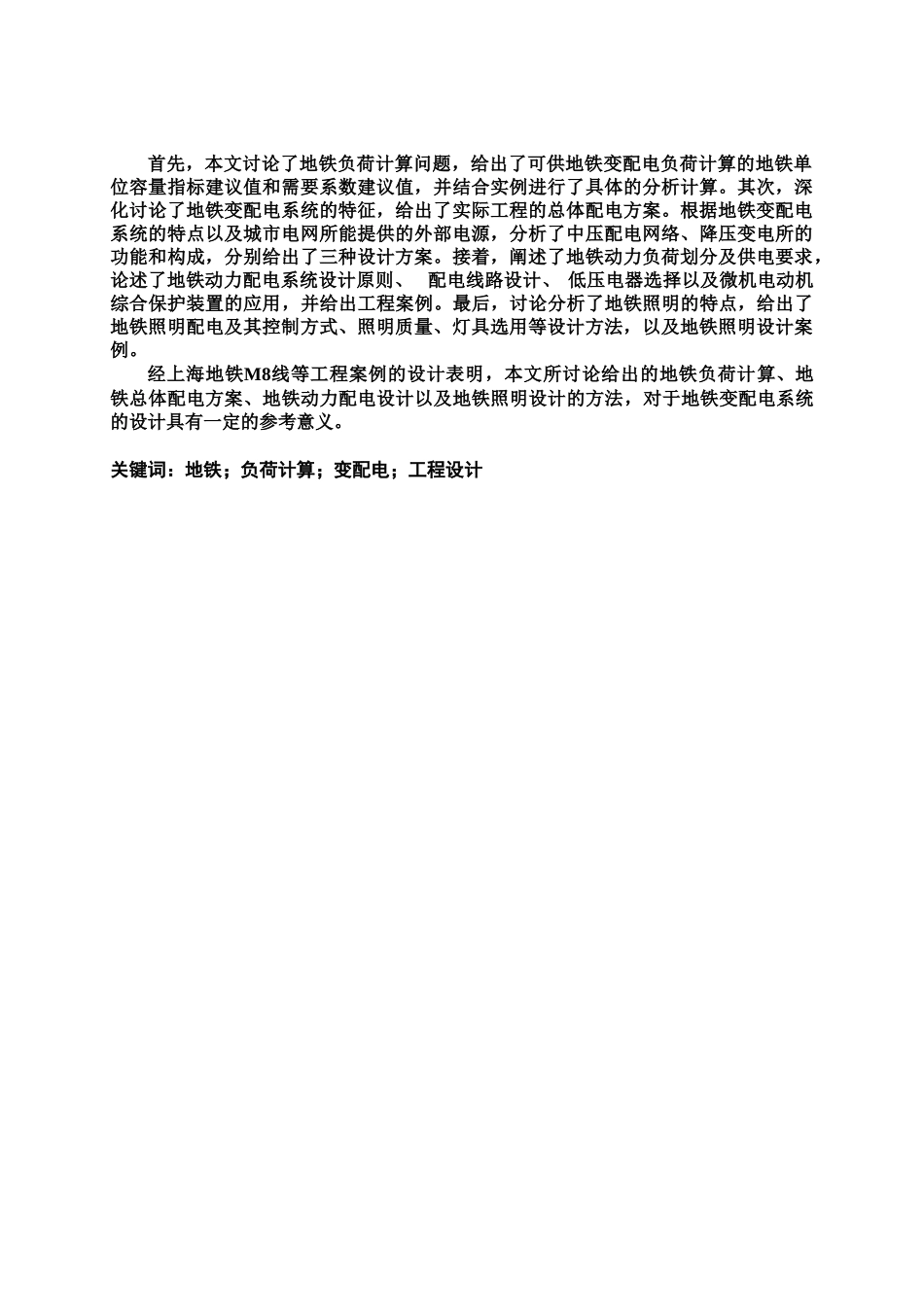

毕业答辩论文地铁变配电系统设计常州铁道技术学院 毕业设计（论文）年级专业 城市轨道交通运营管理 学生姓名 陈浩然 指导老师 徐群威 评 卷 人 教学地点 2025 年 4 月 6 日摘 要地铁变配电系统提供除电动列车以外所有负荷的电能供应，对地铁的正常运营具有至关重要的作用。在我国加快地铁工程建设，解决公共交通问题的时代背景下，讨论地铁变配电系统的工程设计，具有十分的重要意义。首先，本文讨论了地铁负荷计算问题，给出了可供地铁变配电负荷计算的地铁单位容量指标建议值和需要系数建议值，并结合实例进行了具体的分析计算。其次，深化讨论了地铁变配电系统的特征，给出了实际工程的总体配电方案。根据地铁变配电系统的特点以及城市电网所能提供的外部电源，分析了中压配电网络、降压变电所的功能和构成，分别给出了三种设计方案。接着，阐述了地铁动力负荷划分及供电要求，论述了地铁动力配电系统设计原则、 配电线路设计、 低压电器选择以及微机电动机综合保护装置的应用，并给出工程案例。最后，讨论分析了地铁照明的特点，给出了地铁照明配电及其控制方式、照明质量、灯具选用等设计方法，以及地铁照明设计案例。经上海地铁M8线等工程案例的设计表明，本文所讨论给出的地铁负荷计算、地铁总体配电方案、地铁动力配电设计以及地铁照明设计的方法，对于地铁变配电系统的设计具有一定的参考意义。关键词：地铁；负荷计算；变配电；工程设计AbstractPower transformation and distribution system in subway provides all loads electric energy except electric train, has the very important functions to subway’s normal operation. Under the background of accelerating construction of subway’s engineering for resolving the mass transit problems in our country, the research on project design of power transformation and distribution system in subway is very important.Firstly, the thesis studies the problem of subway’s load calculation, gives out suggestion values of subway's unit target and demand factor for load calculation of subway’s power transformation and distribution system, analyzes and computes the problems combining with an example. Secondly, this...
