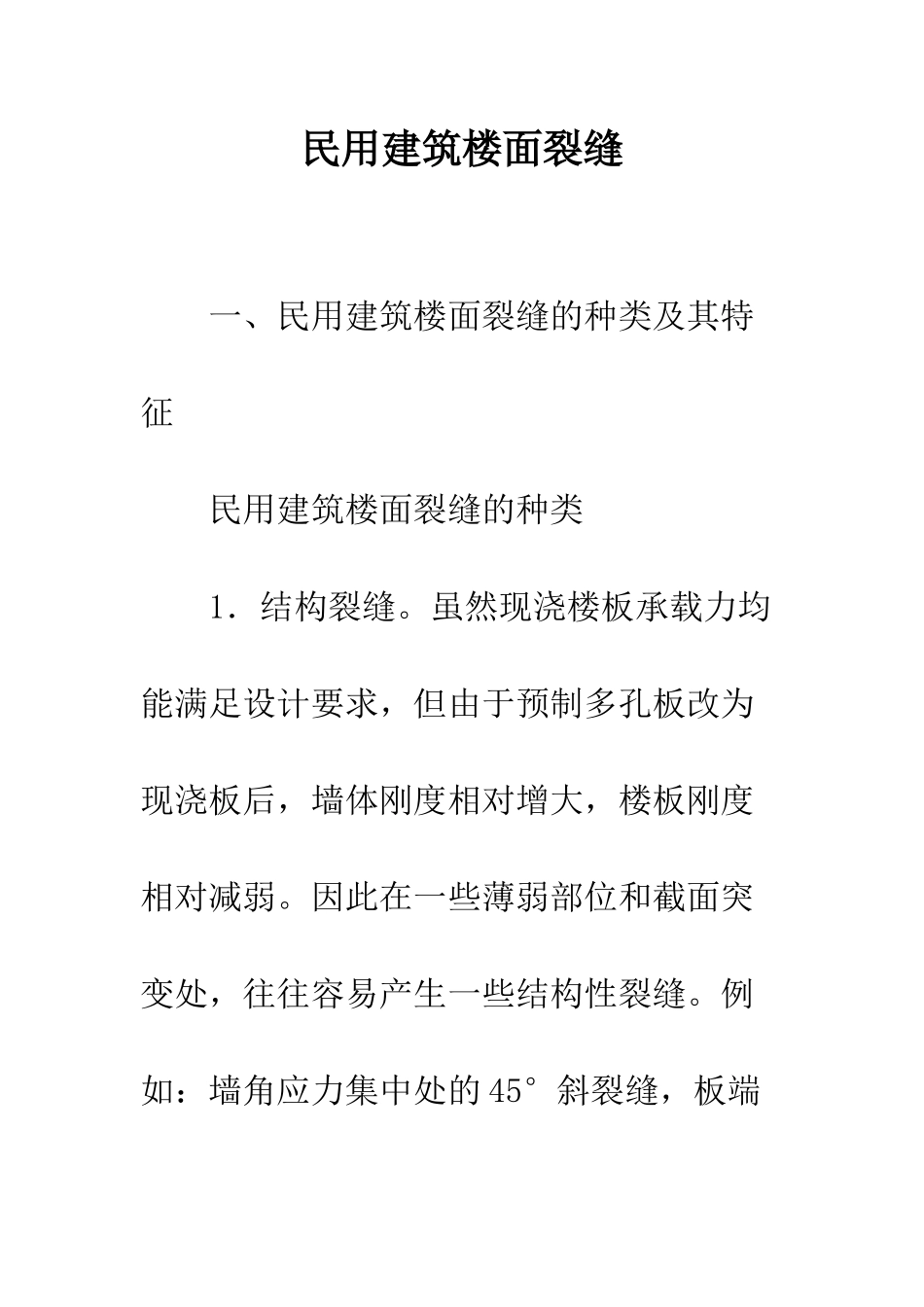

民用建筑楼面裂缝 一、民用建筑楼面裂缝的种类及其特征 民用建筑楼面裂缝的种类 1．结构裂缝
虽然现浇楼板承载力均能满足设计要求，但由于预制多孔板改为现浇板后，墙体刚度相对增大，楼板刚度相对减弱
因此在一些薄弱部位和截面突变处，往往容易产生一些结构性裂缝

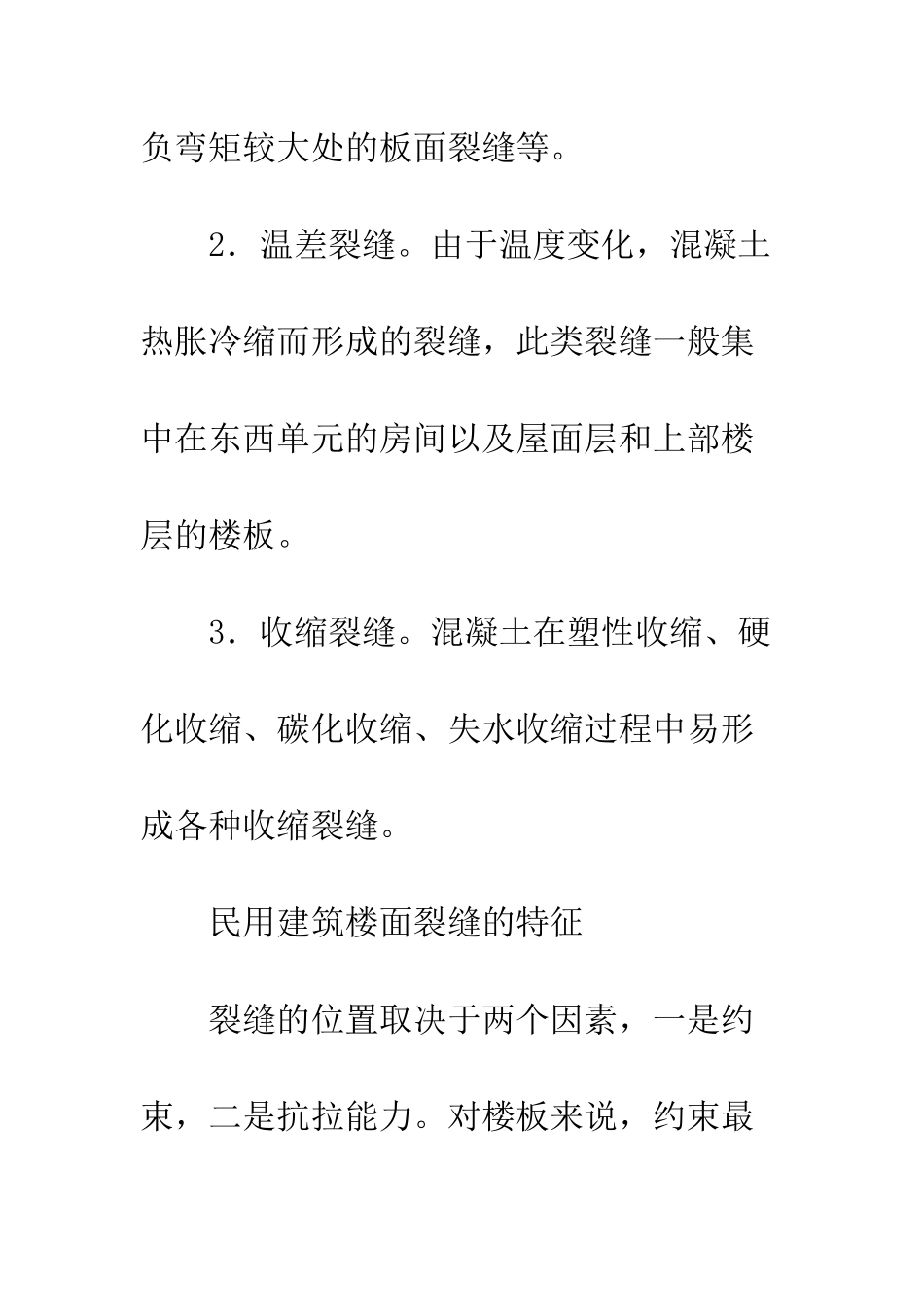

例如：墙角应力集中处的 45°斜裂缝，板端负弯矩较大处的板面裂缝等
2．温差裂缝
由于温度变化，混凝土热胀冷缩而形成的裂缝，此类裂缝一般集中在东西单元的房间以及屋面层和上部楼层的楼板
3．收缩裂缝
混凝土在塑性收缩、硬化收缩、碳化收缩、失水收缩过程中易形成各种收缩裂缝

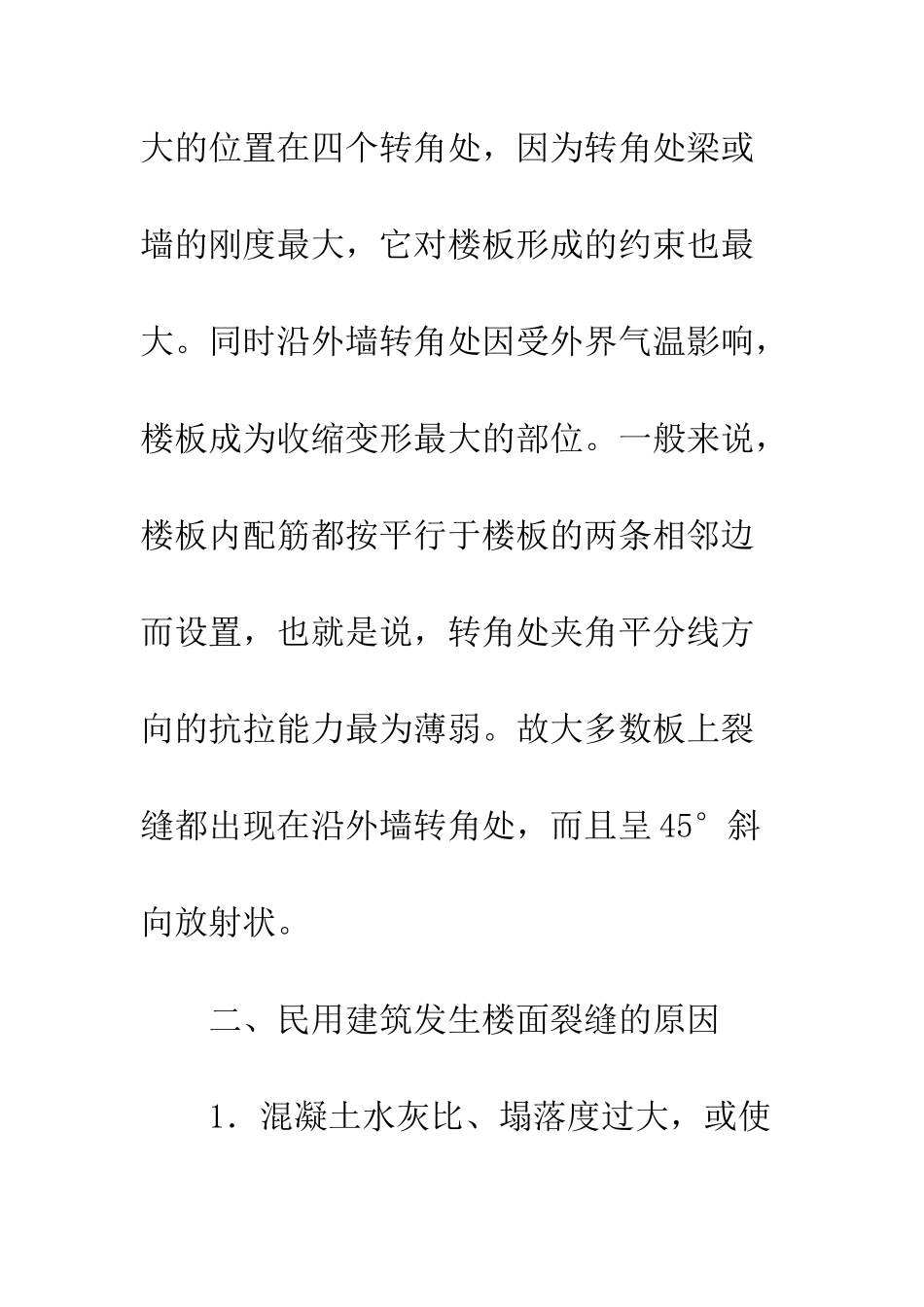

民用建筑楼面裂缝的特征 裂缝的位置取决于两个因素，一是约束，二是抗拉能力
对楼板来说，约束最大的位置在四个转角处，因为转角处梁或墙的刚度最大，它对楼板形成的约束也最大
同时沿外墙转角处因受外界气温影响，楼板成为收缩变形最大的部位
一般来说，楼板内配筋都按平行于楼板的两条相邻边而设置，也就是说，转角处夹角平分线方向的抗拉能力最为薄弱
故大多数板上裂缝都出现在沿外墙转角处，而且呈 45°斜向放射状
二、民用建筑发生楼面裂缝的原因 1．混凝土水灰比、塌落度过大，或使用过量粉砂，这些都容易导致裂缝的发生
混凝上强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加
因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度
而采纳含泥量大的粉砂配制的混凝土由于收缩大，抗拉强度低，容易因塑性收缩而产生裂缝
泵送砼为了满足泵送条件--坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝
2．由混凝土温度变形和收缩变形引起的裂缝
钢筋混凝土梁、柱、墙、板等构件共处在同一个大气环境中，当环境的温度和湿度变化时，这些构件的混凝土相应都会产生温度变形和收缩变形
由于体型上的差异，楼板的体积与表面积的比值
