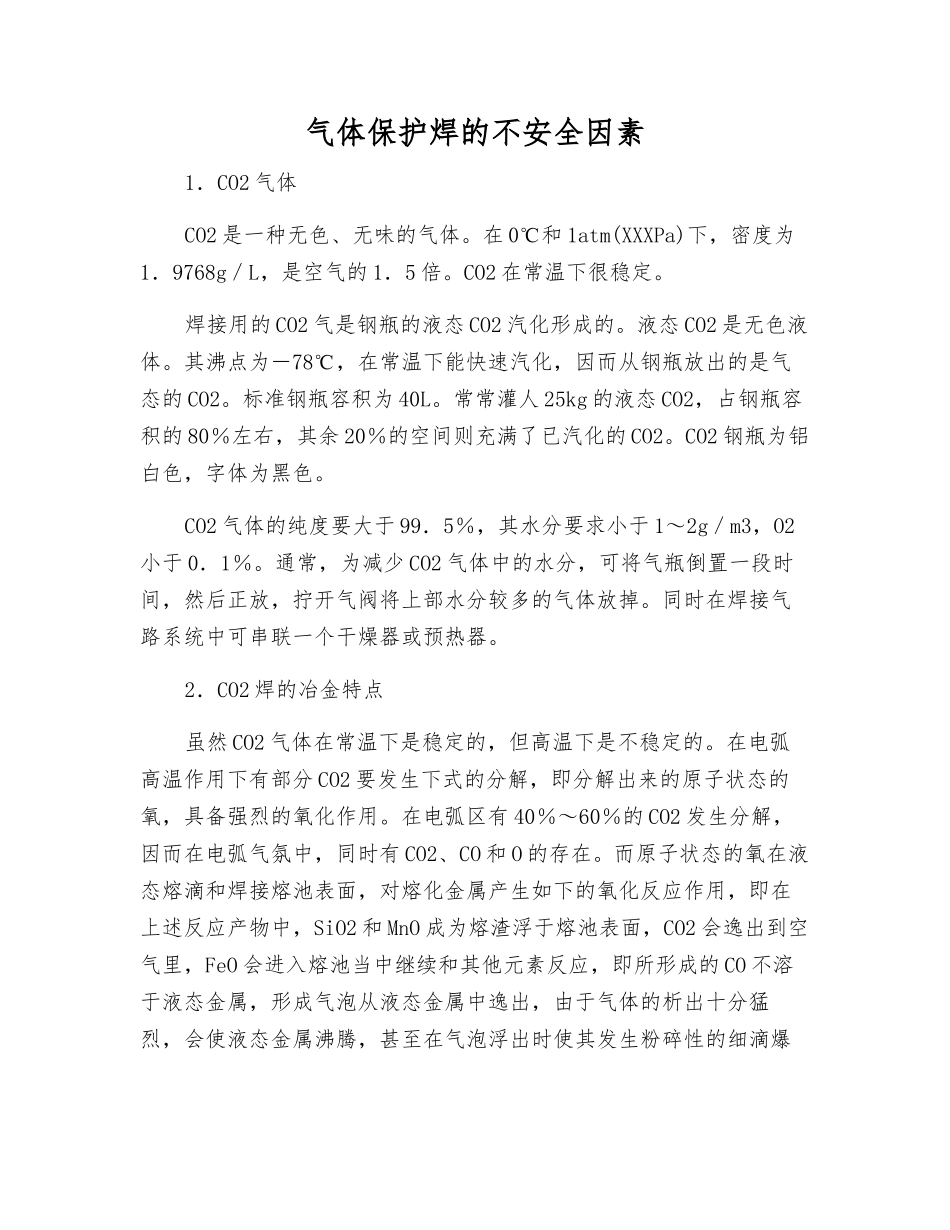

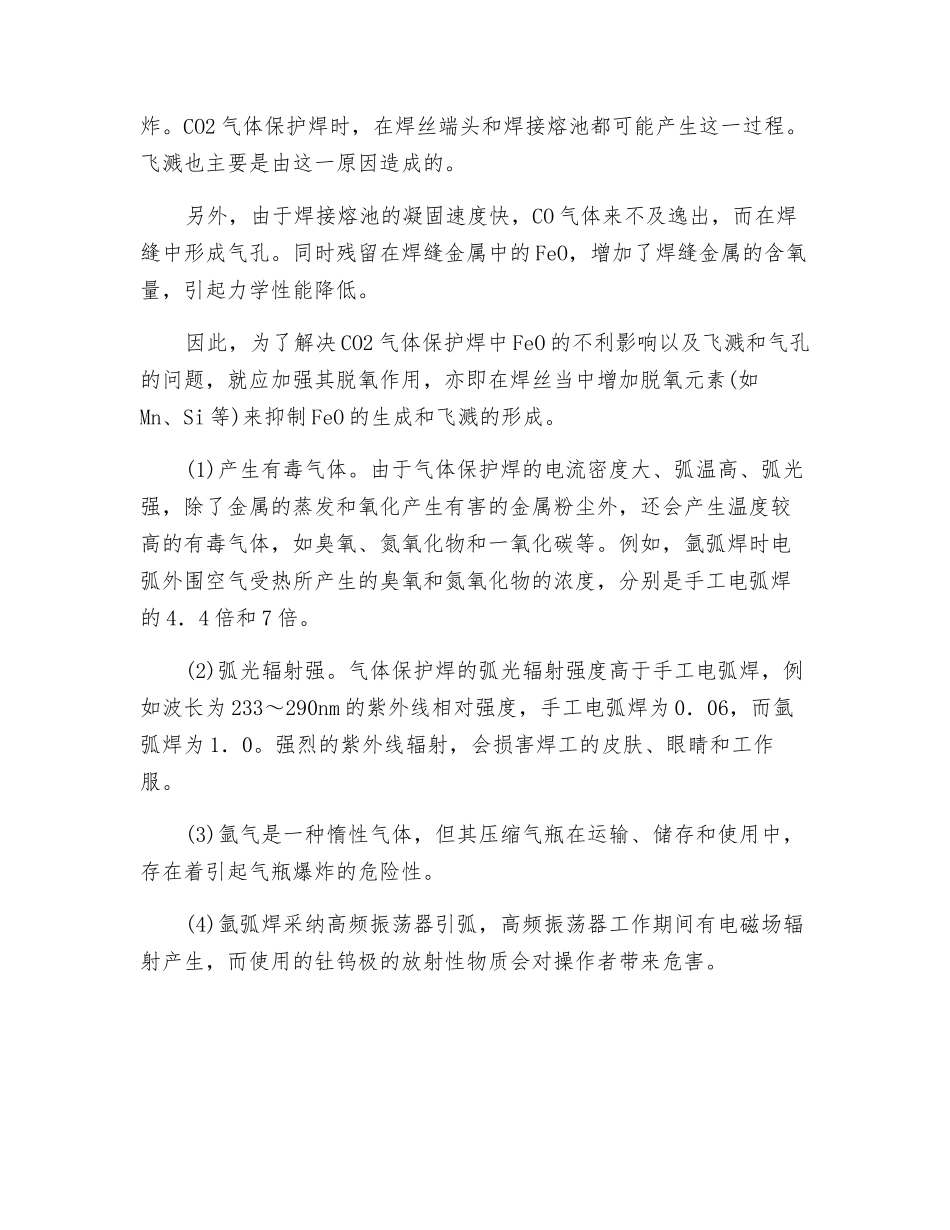

气体保护焊的不安全因素1．CO2 气体CO2 是一种无色、无味的气体。在 0℃和 1atm(XXXPa)下，密度为1．9768g／L，是空气的 1．5 倍。CO2 在常温下很稳定。焊接用的 CO2 气是钢瓶的液态 CO2 汽化形成的。液态 CO2 是无色液体。其沸点为－78℃，在常温下能快速汽化，因而从钢瓶放出的是气态的 CO2。标准钢瓶容积为 40L。常常灌人 25kg 的液态 CO2，占钢瓶容积的 80％左右，其余 20％的空间则充满了已汽化的 CO2。CO2 钢瓶为铝白色，字体为黑色。CO2 气体的纯度要大于 99．5％，其水分要求小于 1～2g／m3，O2小于 0．1％。通常，为减少 CO2 气体中的水分，可将气瓶倒置一段时间，然后正放，拧开气阀将上部水分较多的气体放掉。同时在焊接气路系统中可串联一个干燥器或预热器。2．CO2 焊的冶金特点虽然 CO2 气体在常温下是稳定的，但高温下是不稳定的。在电弧高温作用下有部分 CO2 要发生下式的分解，即分解出来的原子状态的氧，具备强烈的氧化作用。在电弧区有 40％～60％的 CO2 发生分解，因而在电弧气氛中，同时有 CO2、CO 和 O 的存在。而原子状态的氧在液态熔滴和焊接熔池表面，对熔化金属产生如下的氧化反应作用，即在上述反应产物中，SiO2 和 MnO 成为熔渣浮于熔池表面，CO2 会逸出到空气里，FeO 会进入熔池当中继续和其他元素反应，即所形成的 CO 不溶于液态金属，形成气泡从液态金属中逸出，由于气体的析出十分猛烈，会使液态金属沸腾，甚至在气泡浮出时使其发生粉碎性的细滴爆炸。CO2 气体保护焊时，在焊丝端头和焊接熔池都可能产生这一过程。飞溅也主要是由这一原因造成的。另外，由于焊接熔池的凝固速度快，CO 气体来不及逸出，而在焊缝中形成气孔。同时残留在焊缝金属中的 FeO，增加了焊缝金属的含氧量，引起力学性能降低。因此，为了解决 CO2 气体保护焊中 FeO 的不利影响以及飞溅和气孔的问题，就应加强其脱氧作用，亦即在焊丝当中增加脱氧元素(如Mn、Si 等)来抑制 FeO 的生成和飞溅的形成。(1)产生有毒气体。由于气体保护焊的电流密度大、弧温高、弧光强，除了金属的蒸发和氧化产生有害的金属粉尘外，还会产生温度较高的有毒气体，如臭氧、氮氧化物和一氧化碳等。例如，氩弧焊时电弧外围空气受热所产生的臭氧和氮氧化物的浓度，分别是手工电弧焊的 4．4 倍和 7 倍。(2)弧光辐射强。气体保护焊的弧光辐射强度高于手工电弧焊，例如波长为 233～290nm 的紫外线相对强度，手...
