汽轮机吊装方案

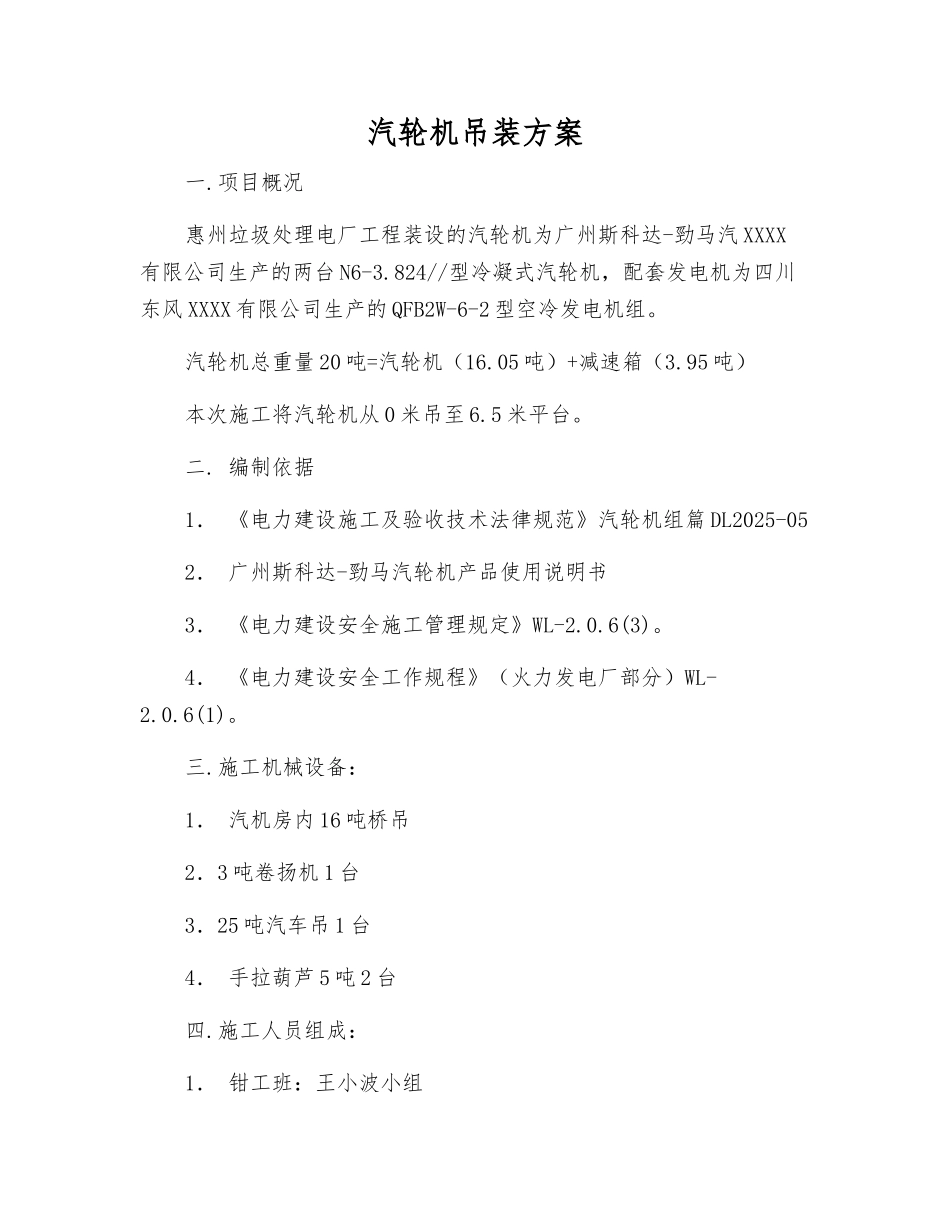

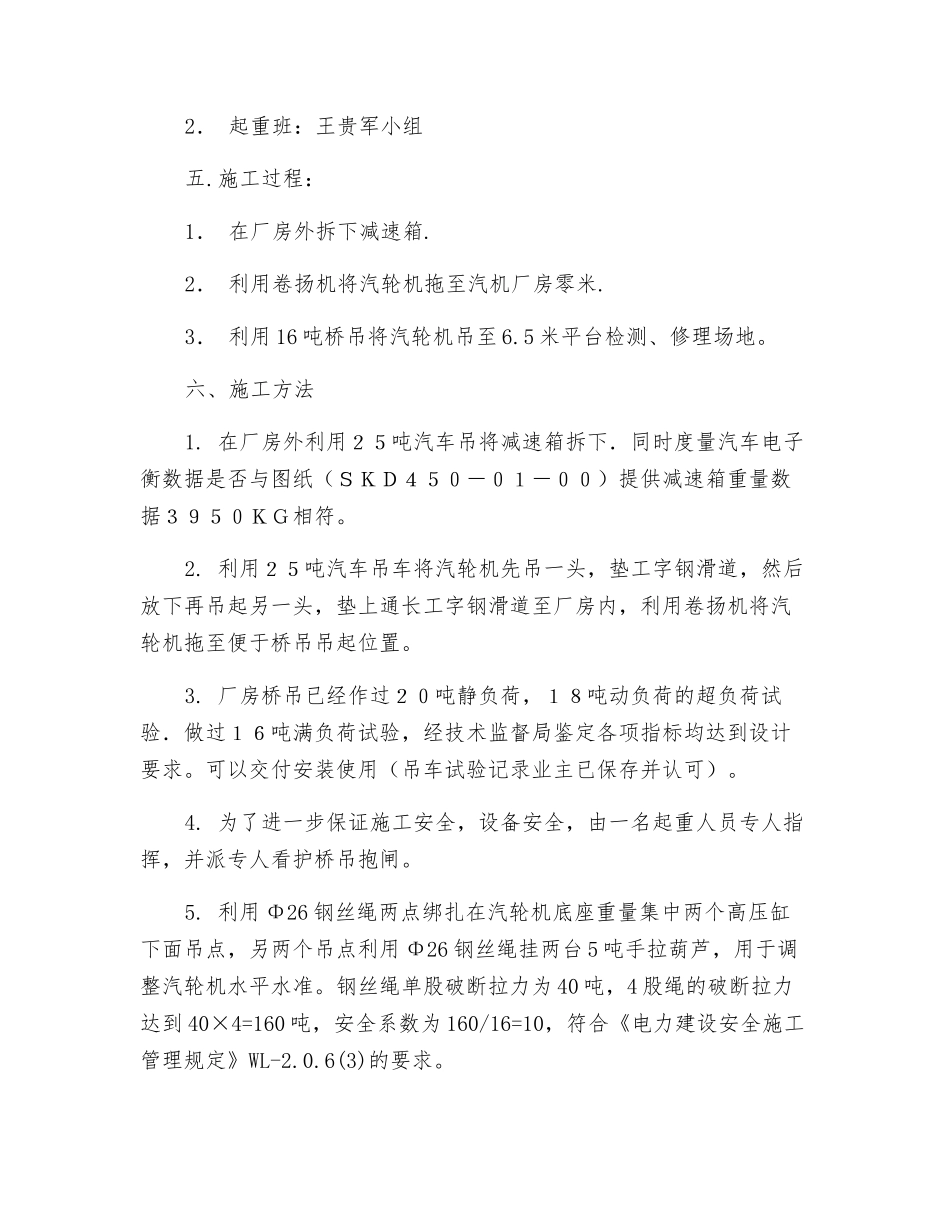

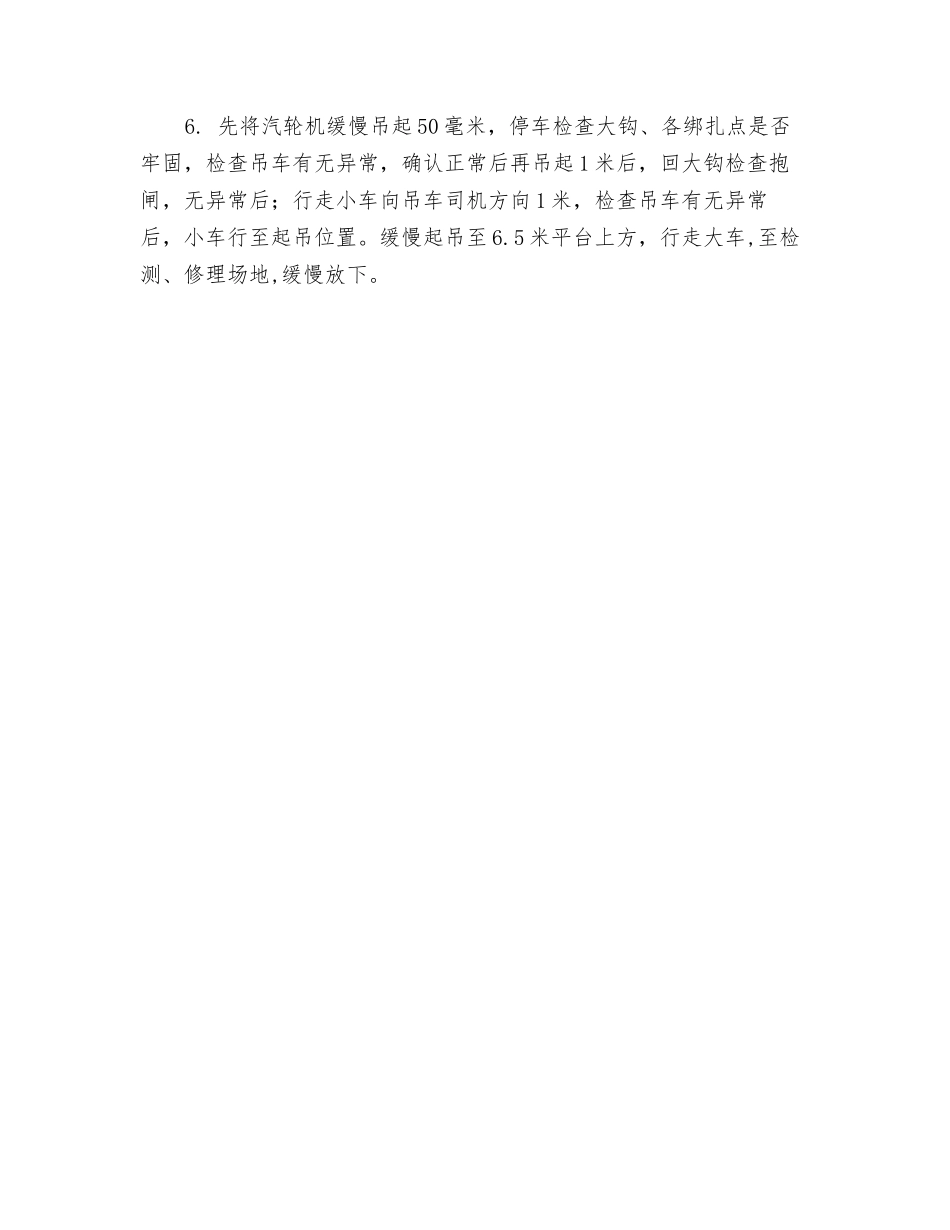

汽轮机吊装方案一.项目概况惠州垃圾处理电厂工程装设的汽轮机为广州斯科达-勁马汽 XXXX有限公司生产的两台 N6-3.824//型冷凝式汽轮机，配套发电机为四川东风 XXXX 有限公司生产的 QFB2W-6-2 型空冷发电机组。汽轮机总重量 20 吨=汽轮机（16.05 吨）+减速箱（3.95 吨）本次施工将汽轮机从 0 米吊至 6.5 米平台。二. 编制依据1． 《电力建设施工及验收技术法律规范》汽轮机组篇 DL2025-052． 广州斯科达-勁马汽轮机产品使用说明书3． 《电力建设安全施工管理规定》WL-2.0.6(3)。4． 《电力建设安全工作规程》（火力发电厂部分）WL-2.0.6(1)。三.施工机械设备：1． 汽机房内 16 吨桥吊2．3 吨卷扬机 1 台3．25 吨汽车吊 1 台4． 手拉葫芦 5 吨 2 台四.施工人员组成：1． 钳工班：王小波小组2． 起重班：王贵军小组五.施工过程：1． 在厂房外拆下减速箱.2． 利用卷扬机将汽轮机拖至汽机厂房零米.3． 利用 16 吨桥吊将汽轮机吊至 6.5 米平台检测、修理场地。六、施工方法1. 在厂房外利用２５吨汽车吊将减速箱拆下．同时度量汽车电子衡数据是否与图纸（ＳＫＤ４５０－０１－００）提供减速箱重量数据３９５０ＫＧ相符。2. 利用２５吨汽车吊车将汽轮机先吊一头，垫工字钢滑道，然后放下再吊起另一头，垫上通长工字钢滑道至厂房内，利用卷扬机将汽轮机拖至便于桥吊吊起位置。3. 厂房桥吊已经作过２０吨静负荷，１８吨动负荷的超负荷试验．做过１６吨满负荷试验，经技术监督局鉴定各项指标均达到设计要求。可以交付安装使用（吊车试验记录业主已保存并认可）。4. 为了进一步保证施工安全，设备安全，由一名起重人员专人指挥，并派专人看护桥吊抱闸。5. 利用 Φ26 钢丝绳两点绑扎在汽轮机底座重量集中两个高压缸下面吊点，另两个吊点利用 Φ26 钢丝绳挂两台 5 吨手拉葫芦，用于调整汽轮机水平水准。钢丝绳单股破断拉力为 40 吨，4 股绳的破断拉力达到 40×4=160 吨，安全系数为 160/16=10，符合《电力建设安全施工管理规定》WL-2.0.6(3)的要求。6. 先将汽轮机缓慢吊起 50 毫米，停车检查大钩、各绑扎点是否牢固，检查吊车有无异常，确认正常后再吊起 1 米后，回大钩检查抱闸，无异常后；行走小车向吊车司机方向 1 米，检查吊车有无异常后，小车行至起吊位置。缓慢起吊至 6.5 米平台上方，行走大车,至检测、修理场地,缓慢放下。
