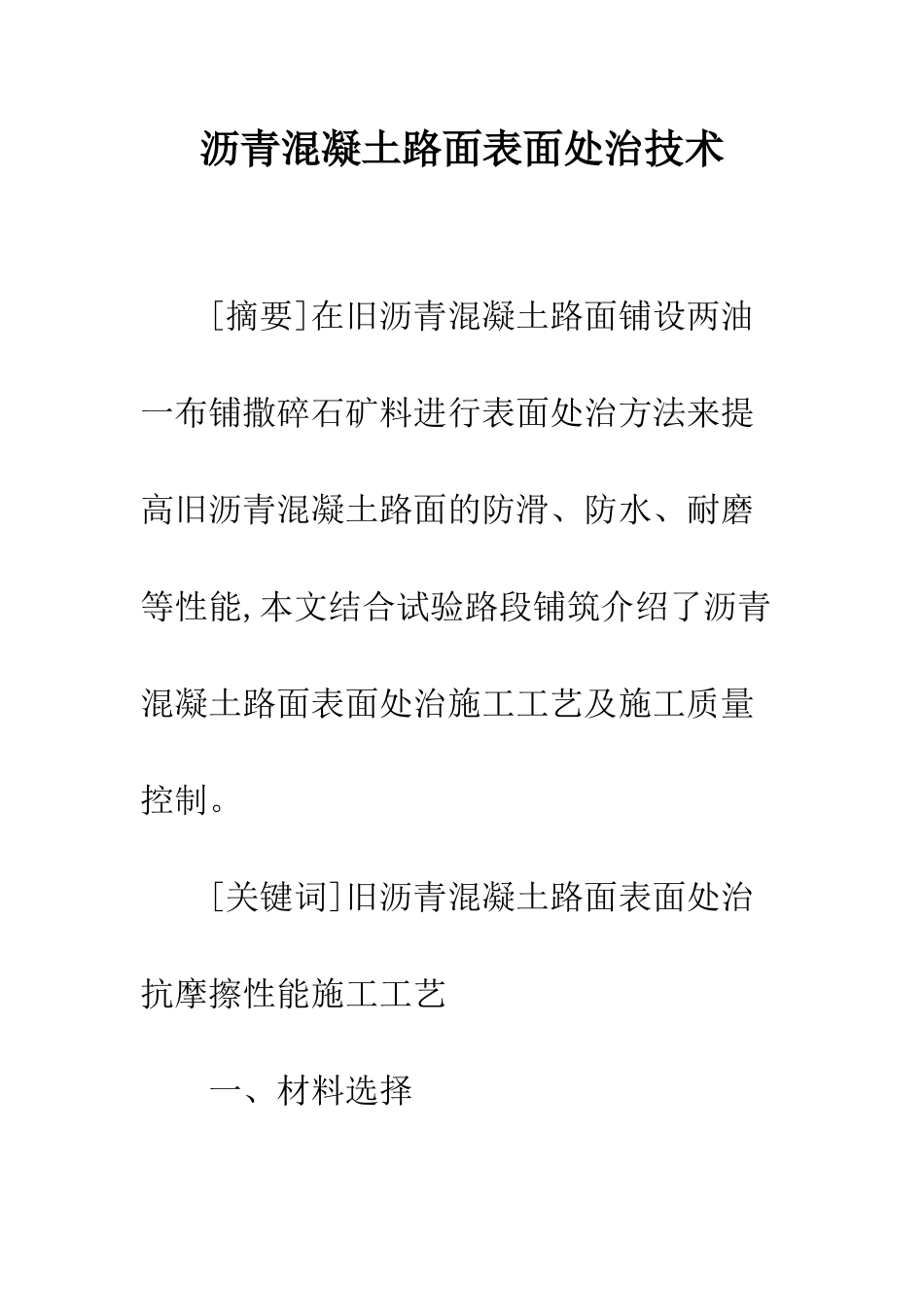

沥青混凝土路面表面处治技术

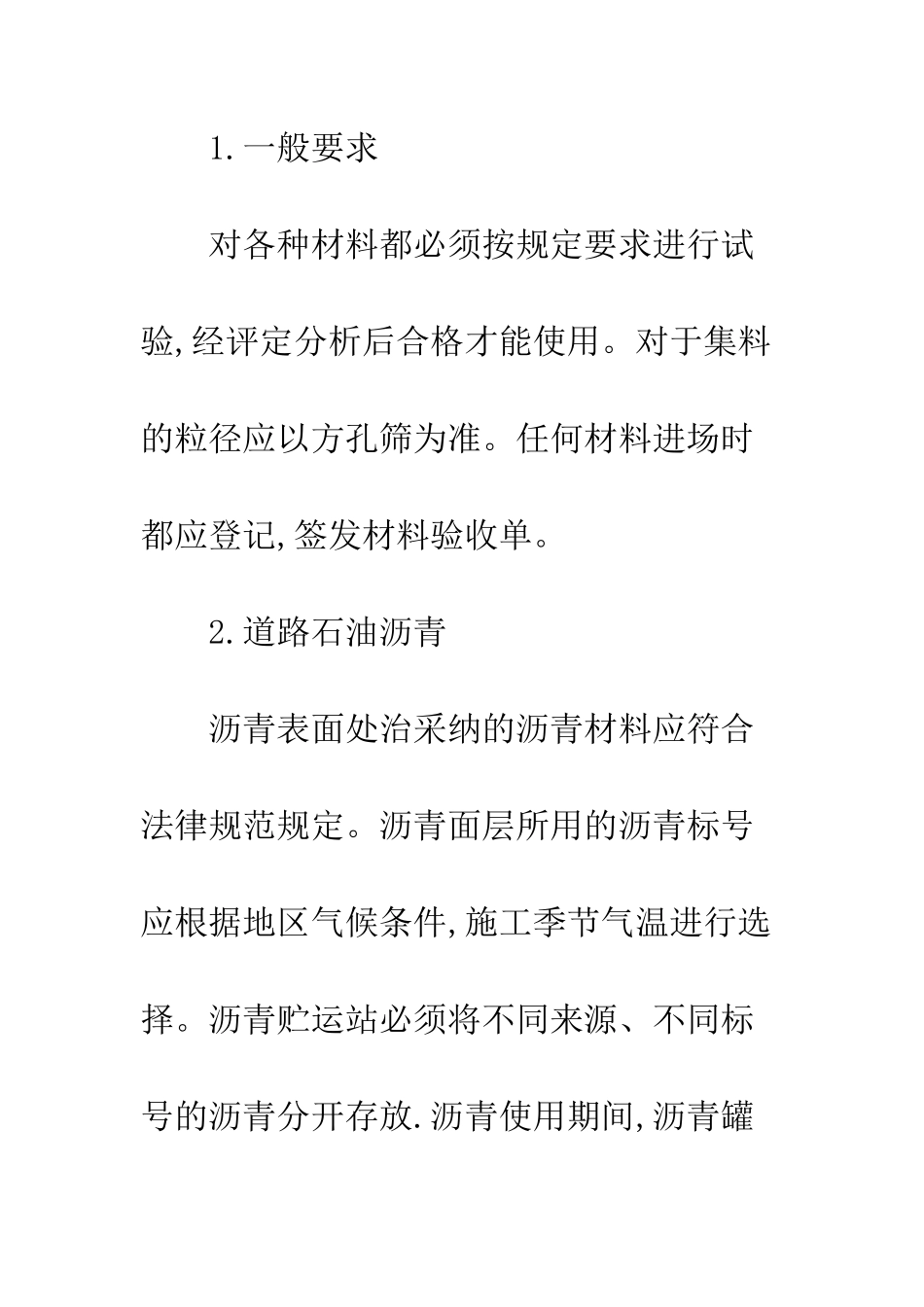

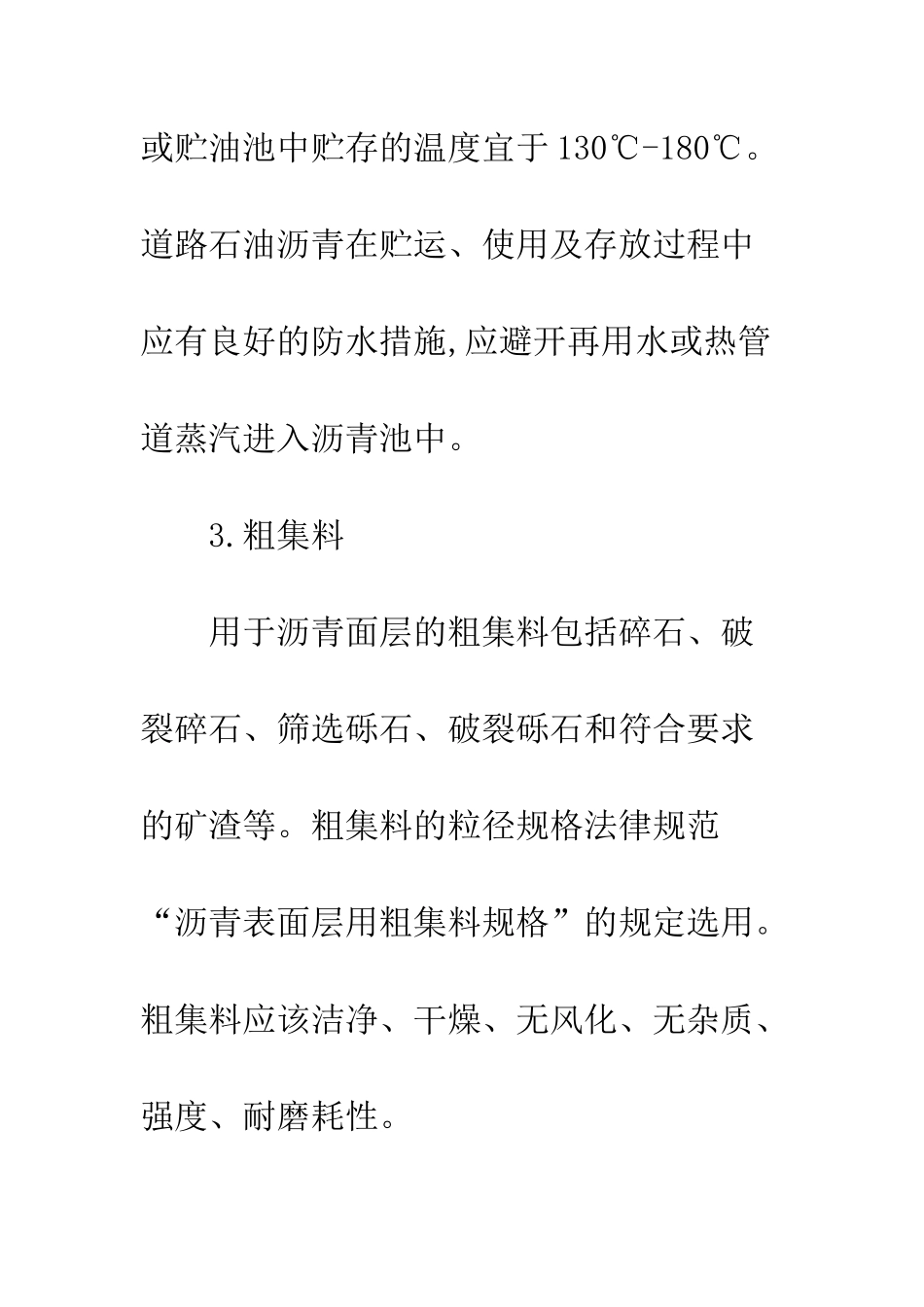

沥青混凝土路面表面处治技术 [摘要]在旧沥青混凝土路面铺设两油一布铺撒碎石矿料进行表面处治方法来提高旧沥青混凝土路面的防滑、防水、耐磨等性能,本文结合试验路段铺筑介绍了沥青混凝土路面表面处治施工工艺及施工质量控制。 [关键词]旧沥青混凝土路面表面处治抗摩擦性能施工工艺 一、材料选择 1.一般要求 对各种材料都必须按规定要求进行试验,经评定分析后合格才能使用。对于集料的粒径应以方孔筛为准。任何材料进场时都应登记,签发材料验收单。 2.道路石油沥青 沥青表面处治采纳的沥青材料应符合法律规范规定。沥青面层所用的沥青标号应根据地区气候条件,施工季节气温进行选择。沥青贮运站必须将不同来源、不同标号的沥青分开存放.沥青使用期间,沥青罐或贮油池中贮存的温度宜于 130℃-180℃。道路石油沥青在贮运、使用及存放过程中应有良好的防水措施,应避开再用水或热管道蒸汽进入沥青池中。 3.粗集料 用于沥青面层的粗集料包括碎石、破裂碎石、筛选砾石、破裂砾石和符合要求的矿渣等。粗集料的粒径规格法律规范“沥青表面层用粗集料规格”的规定选用。粗集料应该洁净、干燥、无风化、无杂质、强度、耐磨耗性。 二、施工工艺 1.试验路介绍 试验路全长 3km,700m 为一个试验路段,每个试验段采纳不同的结构形式.具体结构形式如下:A 结构:SBS 改性沥青+300g/m2 长纤+mm 粒径碎石;B 结构:SBS 改性沥青+300g/m2 短纤+mm 粒径碎石;C 结构:SBS 改性沥青+200g/m2 长纤+mm 粒径碎石;D 结构:SBS 改性沥青+200g/m2 短纤+mm 粒径碎石。 2.施工准备工作 原材料 ①沥青材料。沥青表面处治沥青材料要求渗透性好、凝聚时间短、良好的粘结力、便于浇洒和施工、耐久性良好,常用沥青材料有道路石油沥青、煤沥青或乳化沥青。道路石油沥青是修筑沥青表面处治理想材料,由于道路石油沥青渗透性较差,为提高粘结力,应该在基层上应浇洒透层,当采纳液体石油沥青时选用快凝液体沥青,以缩短成型期。施工时不同沥青用量应根据施工气温、沥青标号、基层来确定,采纳煤沥青时沥青用量应比石油沥青的用量增加15%-20%。采纳乳化沥青时,乳液用量应按沥青含量折算道路石油沥青、乳化沥青和煤沥青的类型和标号按规定选用。 ②集料。集料尺寸应与施工厚度相当,集料尺寸最大与最小比应不大于 2.其规格和用量应符合相关规格。当采纳乳化沥青时,为减少乳液流失在集料中掺加 20%以上较小粒径的集料。 机械参数控制 施工前...
