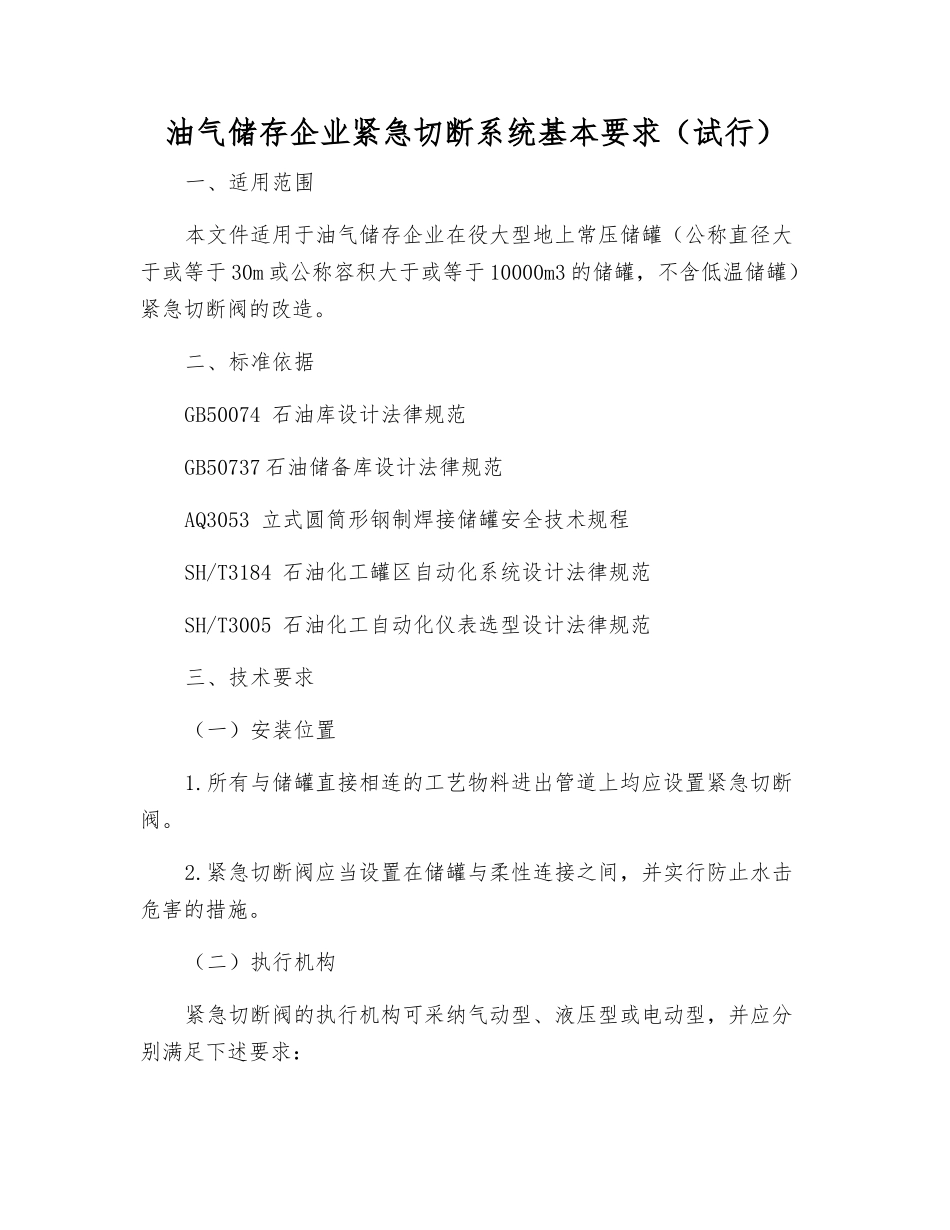

油气储存企业紧急切断系统基本要求_第1页
1/3

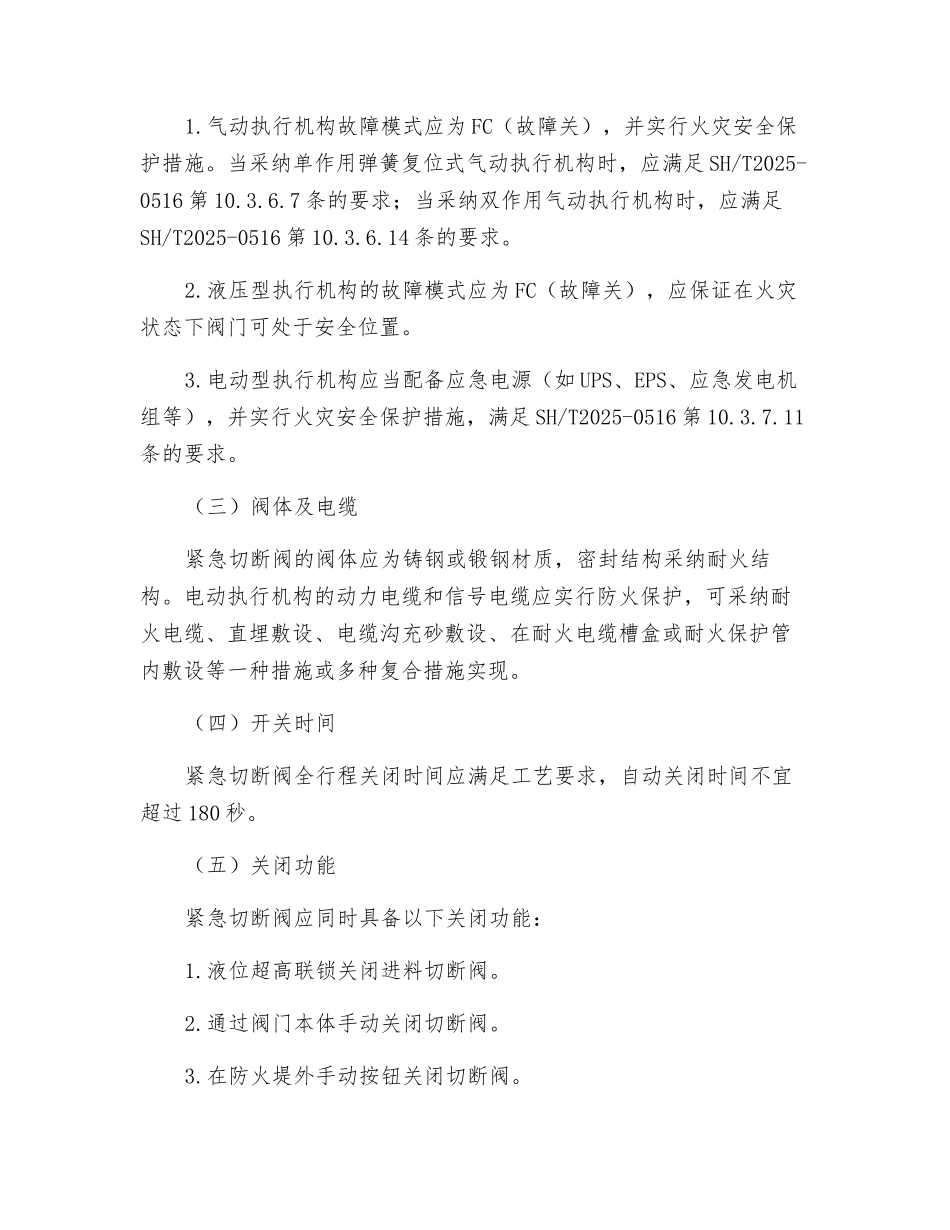

油气储存企业紧急切断系统基本要求_第2页
2/3
油气储存企业紧急切断系统基本要求_第3页
3/3
油气储存企业紧急切断系统基本要求(试行)一、适用范围本文件适用于油气储存企业在役大型地上常压储罐(公称直径大于或等于 30m 或公称容积大于或等于 10000m3 的储罐,不含低温储罐)紧急切断阀的改造。二、标准依据GB50074 石油库设计法律规范GB50737 石油储备库设计法律规范AQ3053 立式圆筒形钢制焊接储罐安全技术规程SH/T3184 石油化工罐区自动化系统设计法律规范SH/T3005 石油化工自动化仪表选型设计法律规范三、技术要求(一)安装位置1.所有与储罐直接相连的工艺物料进出管道上均应设置紧急切断阀。2.紧急切断阀应当设置在储罐与柔性连接之间,并实行防止水击危害的措施。(二)执行机构紧急切断阀的执行机构可采纳气动型、液压型或电动型,并应分别满足下述要求:1.气动执行机构故障模式应为 FC(故障关),并实行火灾安全保护措施。当采纳单作用弹簧复位式气动执行机构时,应满足 SH/T2025-0516 第 10.3.6.7 条的要求;当采纳双作用气动执行机构时,应满足SH/T2025-0516 第 10.3.6.14 条的要求。2.液压型执行机构的故障模式应为 FC(故障关),应保证在火灾状态下阀门可处于安全位置。3.电动型执行机构应当配备应急电源(如 UPS、EPS、应急发电机组等),并实行火灾安全保护措施,满足 SH/T2025-0516 第 10.3.7.11条的要求。(三)阀体及电缆紧急切断阀的阀体应为铸钢或锻钢材质,密封结构采纳耐火结构。电动执行机构的动力电缆和信号电缆应实行防火保护,可采纳耐火电缆、直埋敷设、电缆沟充砂敷设、在耐火电缆槽盒或耐火保护管内敷设等一种措施或多种复合措施实现。(四)开关时间紧急切断阀全行程关闭时间应满足工艺要求,自动关闭时间不宜超过 180 秒。(五)关闭功能紧急切断阀应同时具备以下关闭功能:1.液位超高联锁关闭进料切断阀。2.通过阀门本体手动关闭切断阀。3.在防火堤外手动按钮关闭切断阀。4.在控制室内手动遥控关闭切断阀。
