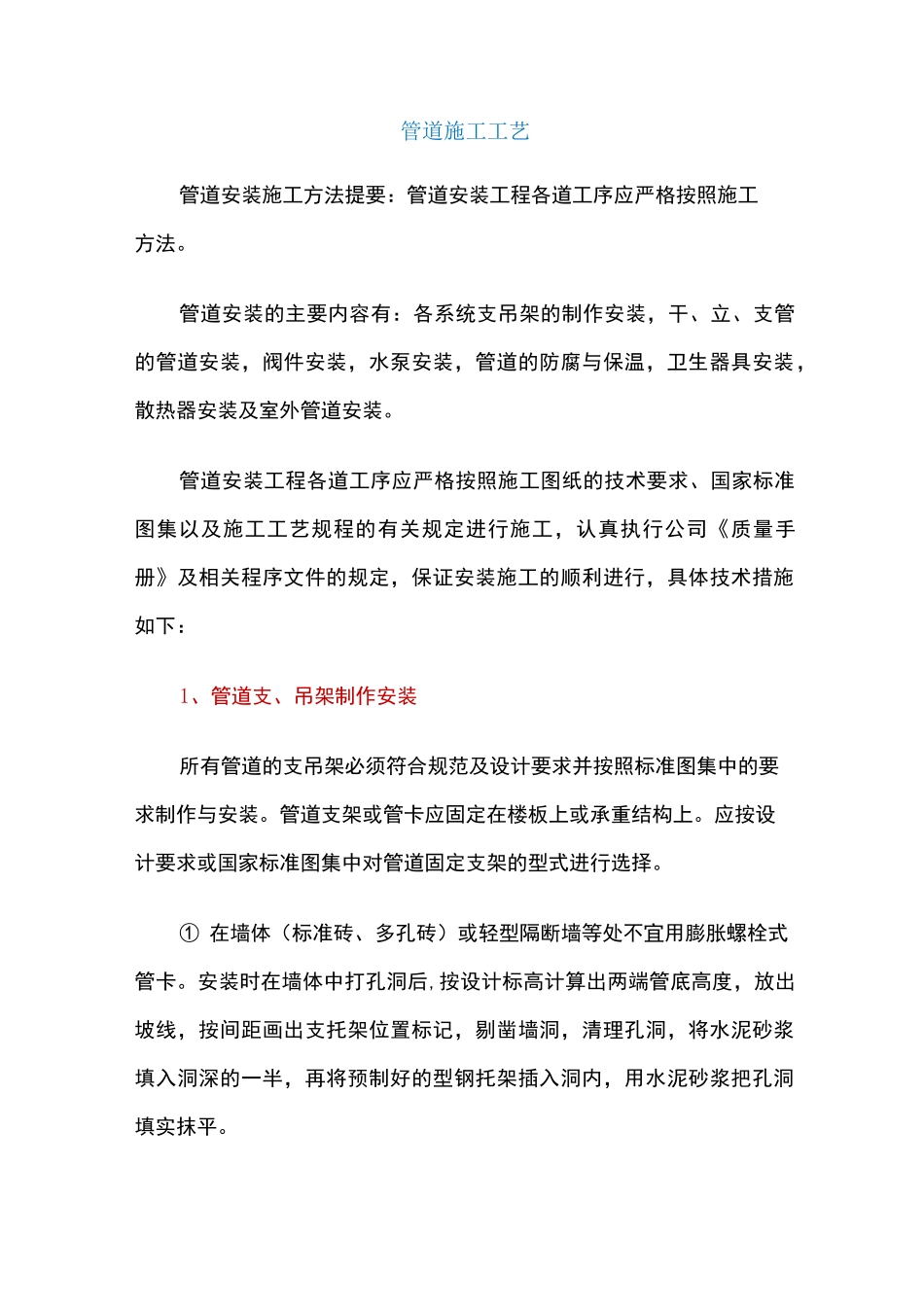

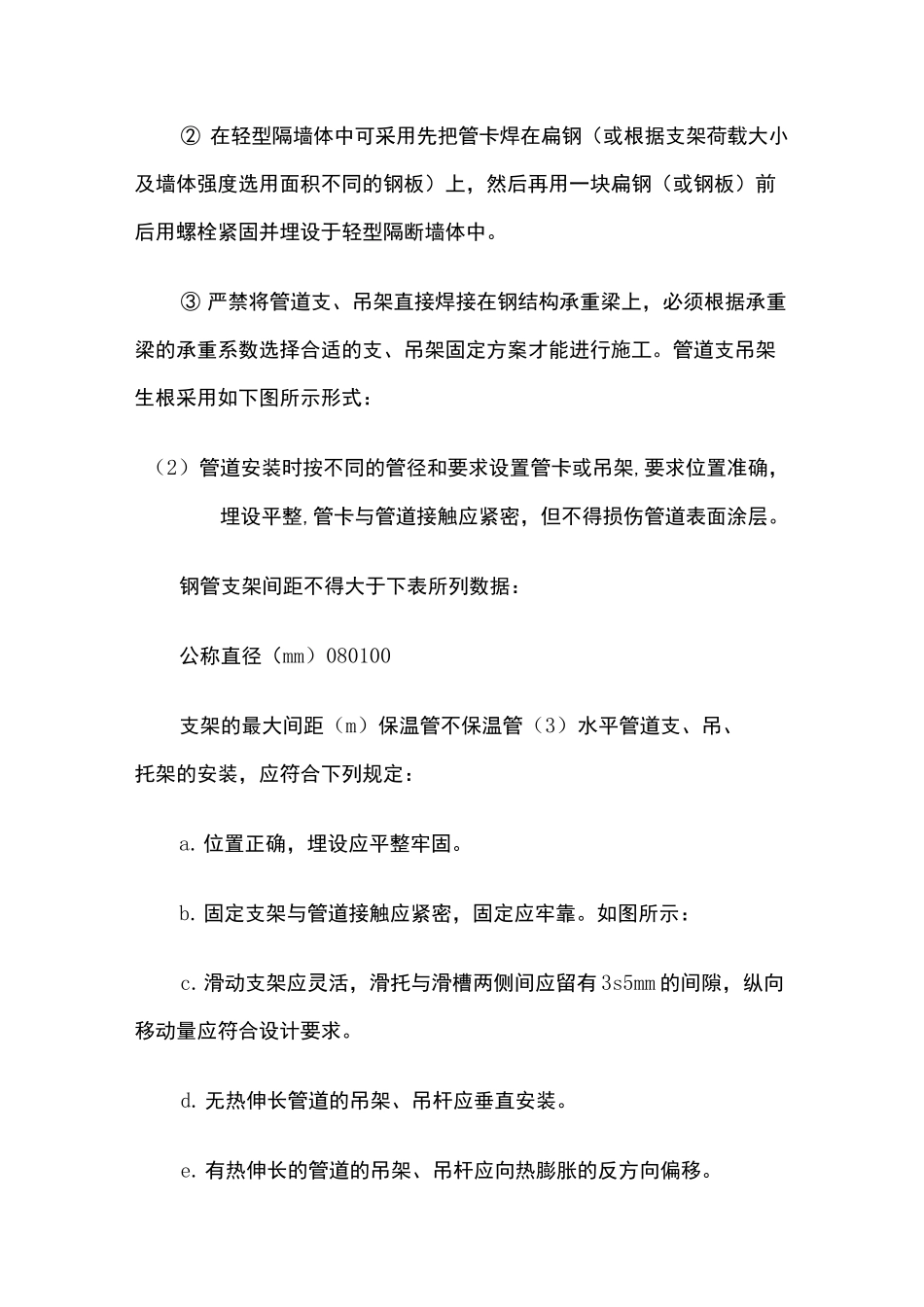

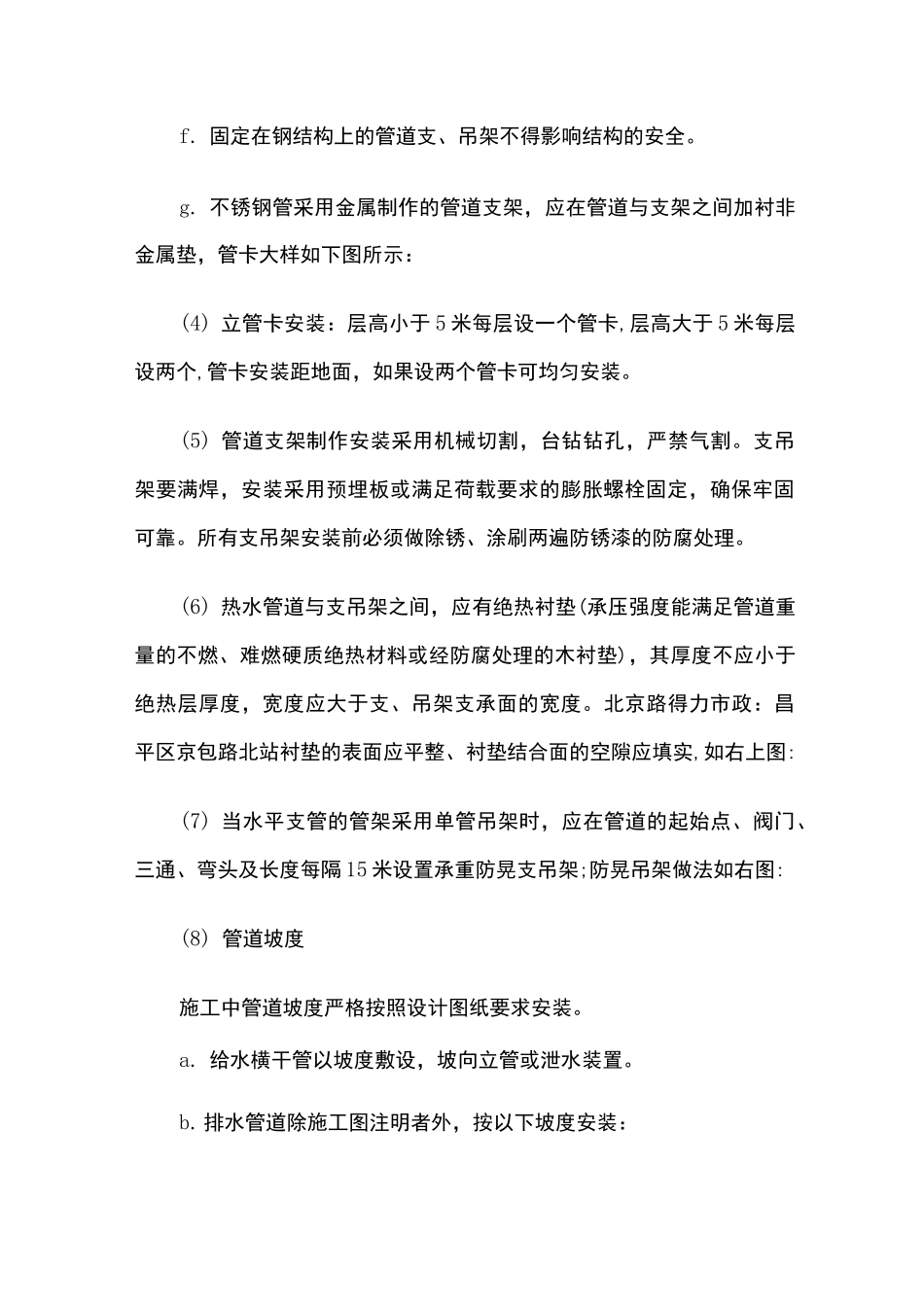

管道施工工艺管道安装施工方法提要：管道安装工程各道工序应严格按照施工方法。管道安装的主要内容有：各系统支吊架的制作安装，干、立、支管的管道安装，阀件安装，水泵安装，管道的防腐与保温，卫生器具安装，散热器安装及室外管道安装。管道安装工程各道工序应严格按照施工图纸的技术要求、国家标准图集以及施工工艺规程的有关规定进行施工，认真执行公司《质量手册》及相关程序文件的规定，保证安装施工的顺利进行，具体技术措施如下：1、管道支、吊架制作安装所有管道的支吊架必须符合规范及设计要求并按照标准图集中的要求制作与安装。管道支架或管卡应固定在楼板上或承重结构上。应按设计要求或国家标准图集中对管道固定支架的型式进行选择。① 在墙体（标准砖、多孔砖）或轻型隔断墙等处不宜用膨胀螺栓式管卡。安装时在墙体中打孔洞后,按设计标高计算出两端管底高度，放出坡线，按间距画出支托架位置标记，剔凿墙洞，清理孔洞，将水泥砂浆填入洞深的一半，再将预制好的型钢托架插入洞内，用水泥砂浆把孔洞填实抹平。② 在轻型隔墙体中可采用先把管卡焊在扁钢（或根据支架荷载大小及墙体强度选用面积不同的钢板）上，然后再用一块扁钢（或钢板）前后用螺栓紧固并埋设于轻型隔断墙体中。③ 严禁将管道支、吊架直接焊接在钢结构承重梁上，必须根据承重梁的承重系数选择合适的支、吊架固定方案才能进行施工。管道支吊架生根采用如下图所示形式：（2）管道安装时按不同的管径和要求设置管卡或吊架,要求位置准确，埋设平整,管卡与管道接触应紧密，但不得损伤管道表面涂层。钢管支架间距不得大于下表所列数据：公称直径（mm）080100支架的最大间距（m）保温管不保温管（3）水平管道支、吊、托架的安装，应符合下列规定：a.位置正确，埋设应平整牢固。b.固定支架与管道接触应紧密，固定应牢靠。如图所示：c.滑动支架应灵活，滑托与滑槽两侧间应留有 3s5mm 的间隙，纵向移动量应符合设计要求。d.无热伸长管道的吊架、吊杆应垂直安装。e.有热伸长的管道的吊架、吊杆应向热膨胀的反方向偏移。f. 固定在钢结构上的管道支、吊架不得影响结构的安全。g. 不锈钢管采用金属制作的管道支架，应在管道与支架之间加衬非金属垫，管卡大样如下图所示：(4) 立管卡安装：层高小于 5 米每层设一个管卡,层高大于 5 米每层设两个,管卡安装距地面，如果设两个管卡可均匀安装。(5) 管道支架制作安装采用机械切割，台钻钻孔，严禁气割。支吊架要满焊，安装...
