窑炉除尘脱硫工程方案VIP专享

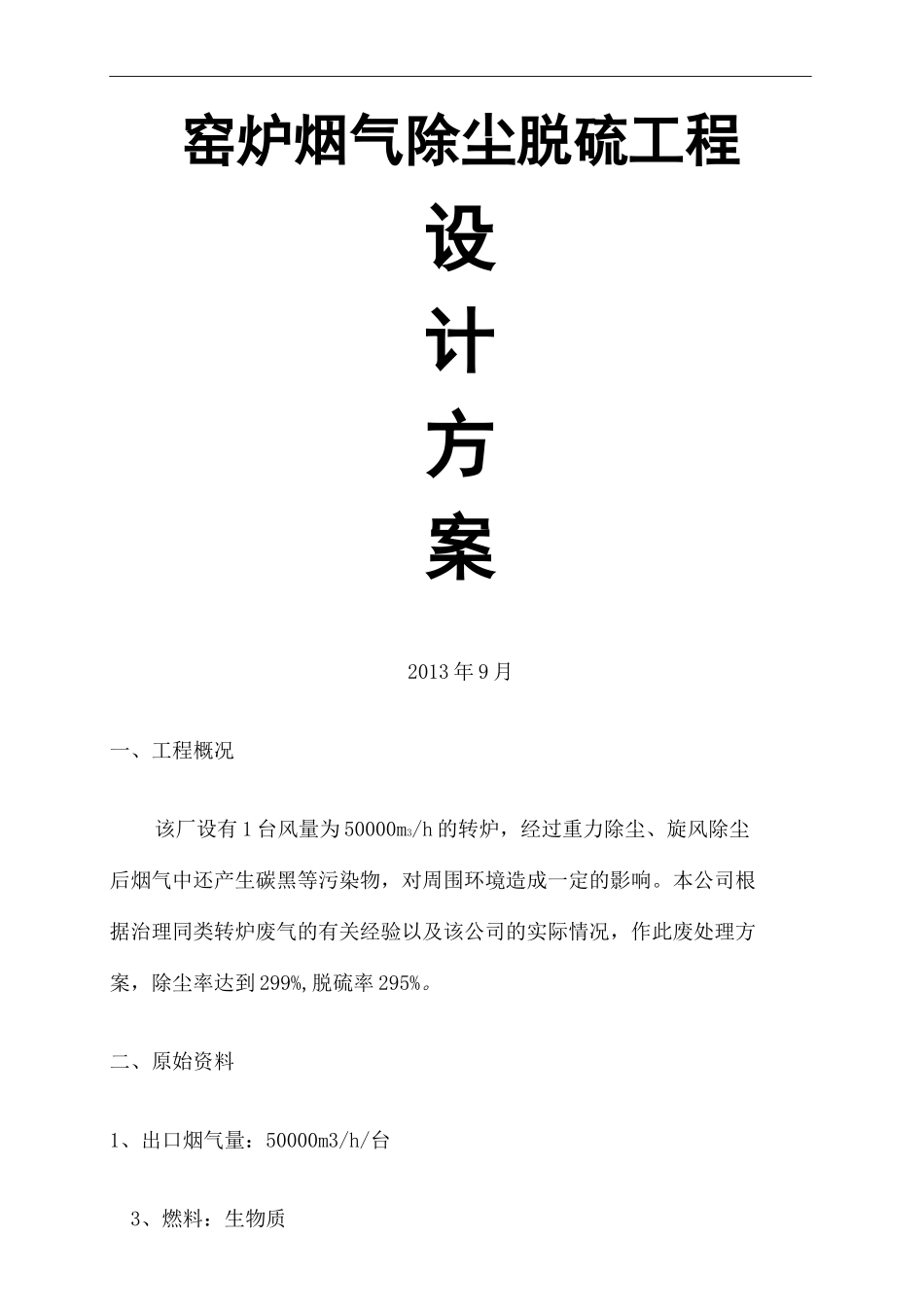

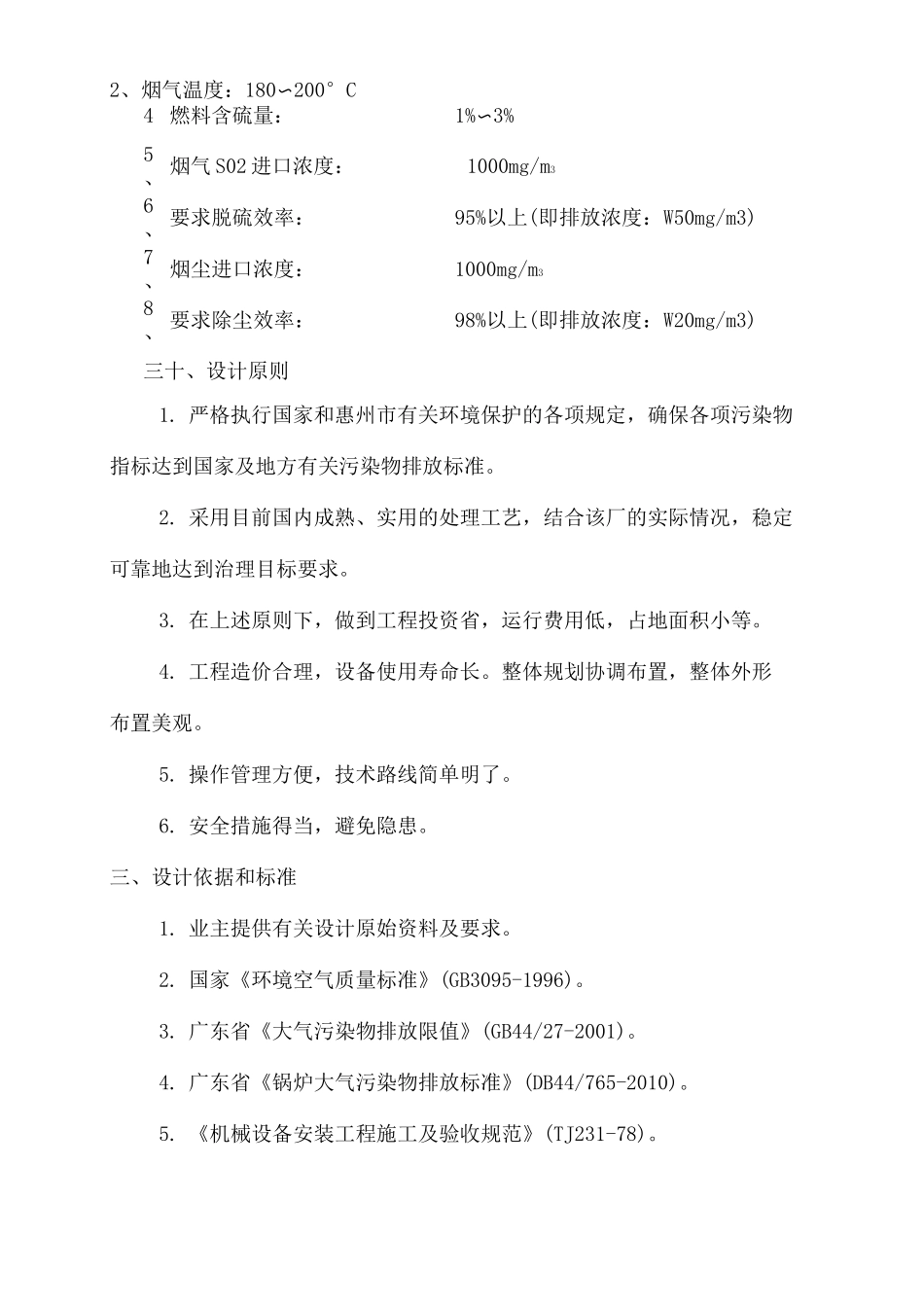

窑炉除尘脱硫工程方案文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]3、燃料：生物质窑炉烟气除尘脱硫工程设计方案2013 年 9 月一、工程概况该厂设有 1 台风量为 50000m3/h 的转炉，经过重力除尘、旋风除尘后烟气中还产生碳黑等污染物，对周围环境造成一定的影响。本公司根据治理同类转炉废气的有关经验以及该公司的实际情况，作此废处理方案，除尘率达到 299%,脱硫率 295%。二、原始资料1、出口烟气量：50000m3/h/台2、烟气温度：180〜200°C4、燃料含硫量：1%〜3%5、 烟气 S02 进口浓度：1000mg/m36、 要求脱硫效率：95%以上(即排放浓度：W50mg/m3)7、 烟尘进口浓度：1000mg/m38、 要求除尘效率：98%以上(即排放浓度：W20mg/m3)三十、设计原则1. 严格执行国家和惠州市有关环境保护的各项规定，确保各项污染物指标达到国家及地方有关污染物排放标准。2. 采用目前国内成熟、实用的处理工艺，结合该厂的实际情况，稳定可靠地达到治理目标要求。3. 在上述原则下，做到工程投资省，运行费用低，占地面积小等。4. 工程造价合理，设备使用寿命长。整体规划协调布置，整体外形布置美观。5. 操作管理方便，技术路线简单明了。6. 安全措施得当，避免隐患。三、设计依据和标准1. 业主提供有关设计原始资料及要求。2. 国家《环境空气质量标准》(GB3095-1996)。3. 广东省《大气污染物排放限值》(GB44/27-2001)。4. 广东省《锅炉大气污染物排放标准》(DB44/765-2010)。5. 《机械设备安装工程施工及验收规范》(TJ231-78)。3、燃料：生物质6. 《建筑设计防火规范》。7. 工业企业电气设计标准。8. 有关劳动保护规范、有关消防规范。四、编制范围1. 窑炉废气除尘和脱硫方案设计。五、设计风量窑炉运行时将产生风量为 50000ms/h 的烟气量六、原始浓度和排放标准1、原始浓度：窑炉出口烟尘浓度：lOOOmg/m3左右窑炉出口 SO 浓度：lOOOmg/m3左右22、经除尘、脱硫处理后烟尘、黑度、SO 指标达到广东省《锅炉大气污染2物排放标准》(DB44/765-2010)更高的要求污染物烟尘排放浓度(mg/m3)SO 排放浓度2(mg/m3)烟气黑度(林格曼黑度级)排放标准2050I第二章.处理工艺一、工艺选择：生产的陶粒转窑炉的烟尘浓度较高，除尘方法主要有电除尘、带式除尘、旋流板湿式(麻石)除尘。而煤的含硫量不稳定，有时能购买到低硫煤，有时亦只能使用 3%含硫煤，因此烟气中的 SO 也需去除，以保证排2放效果。脱硫方式主要有：炉内脱硫，烟气干式脱硫、...
