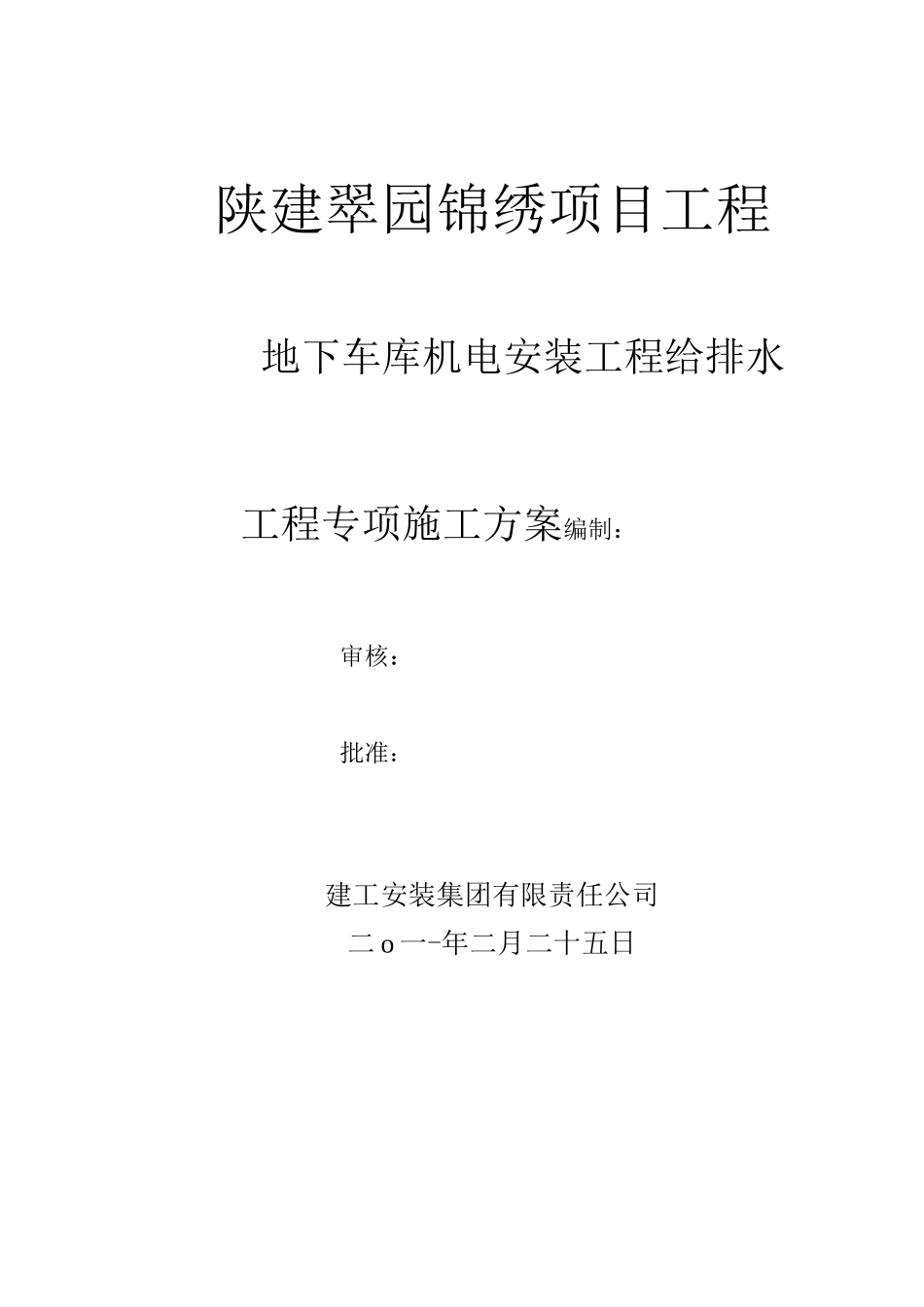

陕建翠园锦绣项目工程地下车库机电安装工程给排水工程专项施工方案编制：审核：批准：建工安装集团有限责任公司二 o 一-年二月二十五日第一章概况 1一、工程概况 1二、系统概况 11、室外消防给水系统：12、室消火栓给水系统（均为普通消火栓）：13、湿式自动喷水系统：14、灭火器配置 1第二章施工准备 2一、材料要求 2二、主要机具 2三、作业条件 2第三章操作工艺 3一、工艺流程 3二、安装准备 3三、管道安装 3四、阀门及设备安装 61、报警阀安装 62、水流指示器安装 73、水泵结合器安装 74、消火栓箱 75、喷头布置 86、管道试压、冲洗、通水调试 15第四章质量标准 15第五章成品保护 16第六章应注意的质量问题 16第七章应具备的质量记录 17第一章概况一、工程概况本工程卫浴市，为地下车库，建筑面积约为 134545.06。该工程地面以下共一层，包含六个人防区域，设备用房，自行车库，汽车库。二、系统概况1、室外消防给水系统：本工程室外消防设计流量 20L/S,火灾延续时间 2 小时，用水量 144mS 室外消防系统用水有消防泵房加压供给。室外消防供水管道在小区形成环状供水管网，其上设置室外消火栓。室外消防管网及室外消火栓详见总平面设计图。2、室消火栓给水系统（均为普通消火栓）：该建筑物属一类汽车库，室消火栓用水量为 15L/S，室外为 20L/S,初期火灾消火栓用水由3 号楼屋面高位水箱重力流供给，高位水箱容积为 V=21m?，以后启动泵房消防泵从消防水池去睡加压灭火，消防蓄水池容积为 V=620m?，储存室外消防水量和自喷水量，消防泵房和水池在车库放置。消火栓系统分高区和低区，低区为地下 1 层，高区 1 层至 31 层（住宅），低区供水由高区管道经减压阀减压供给。室外设两套地上式水泵结合器供低区使用（高区水泵接合器在各住宅单体已设置）。供灭火时消防车补水用，消防水箱出水管上设置流量开关，消火栓泵出水管上设置压力开关二者用于自动启动消火栓泵。消火栓栓口压力控制在 PW0.50MPa 水泵接合器安装详见 99S203-24,室消火栓安装详见 15S202-19 乙型（带灭火器及自救卷盘 1800X700X240）。3、湿式自动喷水系统：本工程地下一层设置自动喷水灭火系统，按中危险级 II 级设计，喷水强度 8L/min.m，灭火用水量 3OL/S,消防压力为 0.45MPa。喷头采用直立型 8°C 玻璃球喷头（备用 100 个）。室外设两套地上式水泵接合器，安装参见 99S203，连接在自喷泵出水管上及湿式报警阀前。该...
