4J29可伐合金

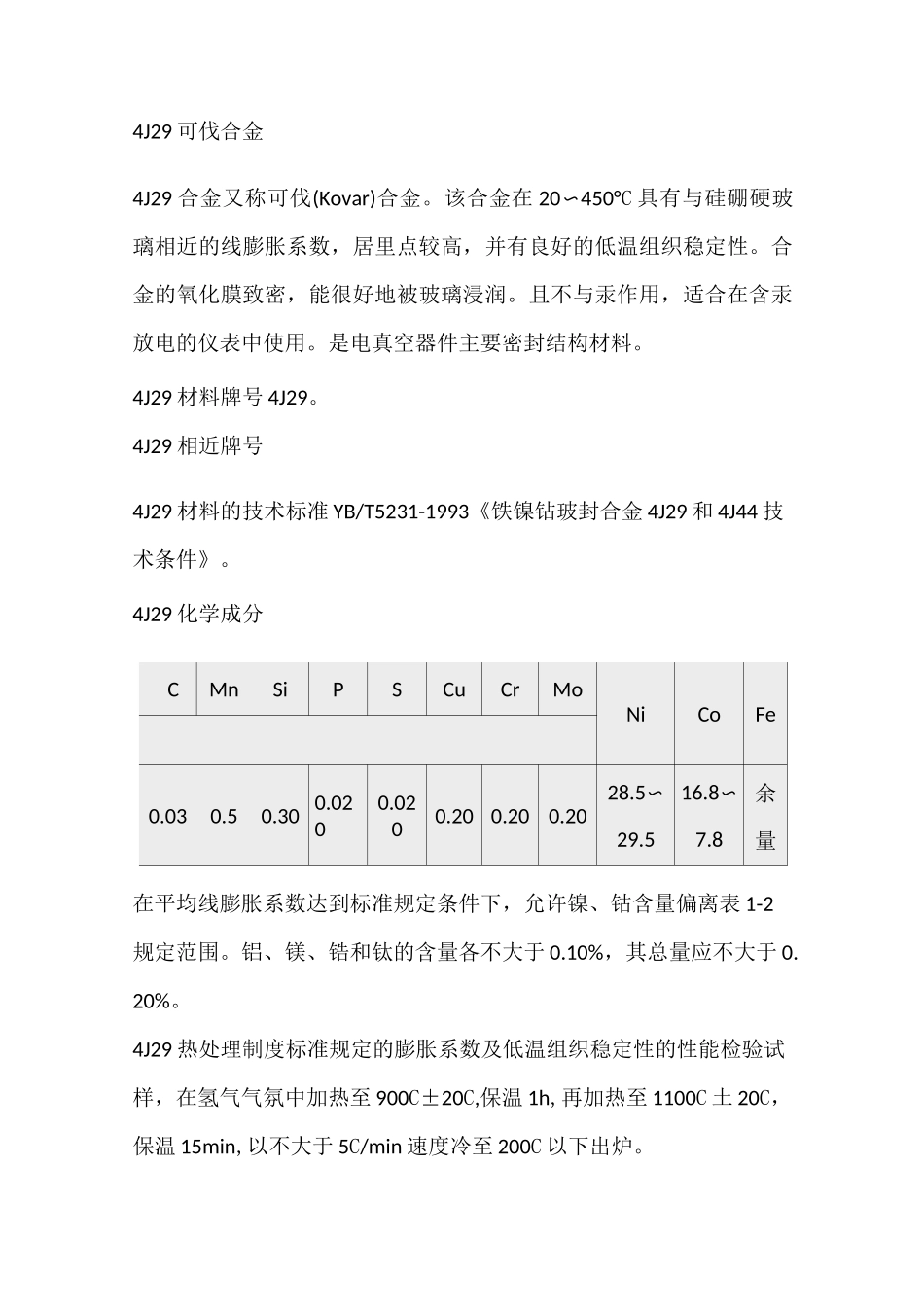

4J29 可伐合金4J29 合金又称可伐(Kovar)合金。该合金在 20〜450°C 具有与硅硼硬玻璃相近的线膨胀系数，居里点较高，并有良好的低温组织稳定性。合金的氧化膜致密，能很好地被玻璃浸润。且不与汞作用，适合在含汞放电的仪表中使用。是电真空器件主要密封结构材料。4J29 材料牌号 4J29。4J29 相近牌号4J29 材料的技术标准 YB/T5231-1993《铁镍钻玻封合金 4J29 和 4J44 技术条件》。4J29 化学成分CMnSiPSCuCrMoNiCoFe0.030.50.30 0.0200.0200.200.200.2028.5〜29.516.8〜7.8余量在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表 1-2规定范围。铝、镁、锆和钛的含量各不大于 0.10%，其总量应不大于 0.20%。4J29 热处理制度标准规定的膨胀系数及低温组织稳定性的性能检验试样，在氢气气氛中加热至 900C±20C,保温 1h,再加热至 1100C 土 20C，保温 15min,以不大于 5C/min 速度冷至 200C 以下出炉。4J29 品种规格与供应状态品种有丝、带、板、管和棒材。4J29 熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。4J29 应用概况与特殊要求该合金是国际通用的典型的 Fe-Ni-Co 硬玻璃封接合金。经航空工厂长期使用，性能稳定。主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。在应用中应使选用的玻璃与合金的膨胀系数相匹配。根据使用温度严格检验其低温组织稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。二、4J29 物理及化学性能4J29 热性能4J29 溶化温度范围该合金溶化温度约为 1450°C[1,2]。4J29 热导率见表 2-1。e/C100200300400500入/(W/(m・C))20.621.522.723.725.44J29 比热容在 0C 时，比热容为 440J/（kg・C）；在 430C 时，比热容为 649J/（kg・C）。4J29 线膨胀系数标准规定 a1（20〜400°C）=（4.6〜5.2）X10-6°C-1；a1（20〜450°C）=（5.1〜5.5）X10-6°C-1（当用于晶体管时上限为5.6X10-6C-1）。合金的平均线膨胀系数见表 2-2。合金的膨胀曲线见图 2-1。4J29 密度4J29 电性能4J29 电阻率 P=0.48uQ・m[1,5]。表 2-2[1]e/cffl/10-6C-1e/c/10-6C-120〜607.820〜5006.220〜1006.420〜5507.120〜2005.920〜6007.820〜3005.320〜7009.220〜4005.120〜80010.220〜4505.320〜90011.44J29 电阻温度系数见表 2-3。表 ...
