防静电接地施工方案

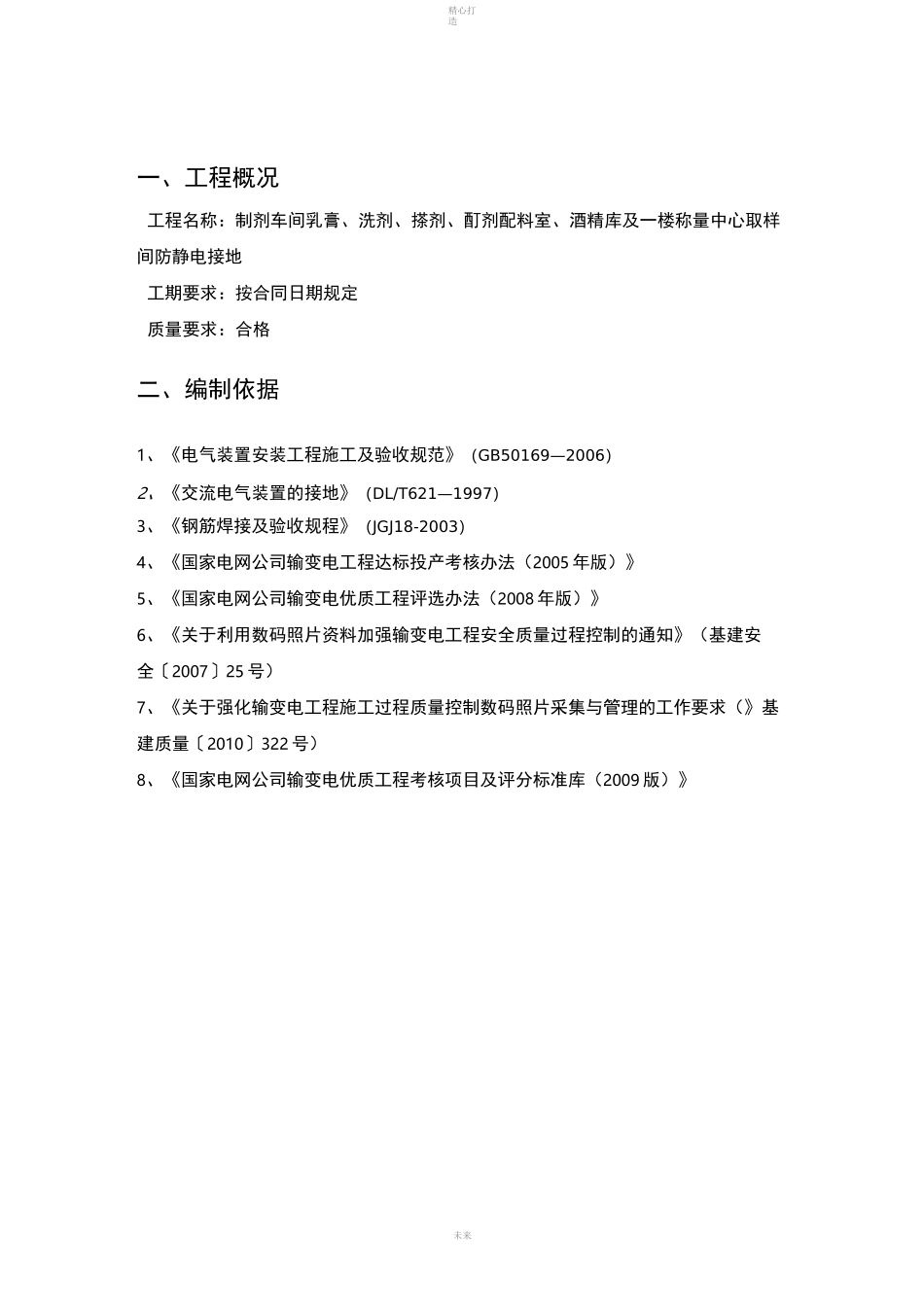

精心打造未来一、工程概况工程名称：制剂车间乳膏、洗剂、搽剂、酊剂配料室、酒精库及一楼称量中心取样间防静电接地工期要求：按合同日期规定质量要求：合格二、编制依据1、《电气装置安装工程施工及验收规范》（GB50169—2006）2、《交流电气装置的接地》（DL/T621—1997）3、《钢筋焊接及验收规程》（JGJ18-2003）4、《国家电网公司输变电工程达标投产考核办法（2005 年版）》5、《国家电网公司输变电优质工程评选办法（2008 年版）》6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25 号）7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求（》基建质量〔2010〕322 号）8、《国家电网公司输变电优质工程考核项目及评分标准库（2009 版）》未来 2三、施工流程图四、施工工艺总体要求1.施工前必须熟悉设计图纸和有关规范。2.接地装置的金属构件应热镀锌防腐，接地极采用 60X60X6 镀锌角钢制作，长度2.5 米，接地极数量为 3 组，每组间隔 5 米，再用 40X5 紫铜排将接地极连接在一起。用 16mm2铜芯绝缘线引入室内做接地干线，与防雷接地网并联。3.室内接地干线使用 40X4 热镀锌扁钢沿吊顶敷设，洁净室内支线采用 40X3 不锈钢带环形连接，并引出不低于 2 组与吊顶内接地干线连接。4.接地装置焊接时必须采用搭接焊，扁钢搭接长度三 2 倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。5.室内设备用洁净室专用接地夹与洁净室内接地环网连接。未来 36.紫铜排与接地体连接方式为氩弧焊连接。五、主要施工方法1．施工准备1．1 材料及工具① 根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。② 材料进场必须具备相应的检测合格资料，并报监理认可。③ 准备好合格焊条，作好焊条贮存工作，严防受潮。④ 施工机具配备，挖掘机、交流电弧焊机、氩弧焊机、十字镐、铁铲、铁撬、铁锤打夯机。1．2 作业条件① 施工场地符合施工要求。② 施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。③ 做好沟槽开挖时的排水工作。④ 检查好施工机械（或工具），保证满足施工要求。⑤ 做好施工人员安排计划，配置劳动力。⑥ 与土建做好沟通，尽量减少交叉作业，合理安排作业面。2．施工方法2．1 沟槽开挖①测量人员根据接地施工平面布置图,放出接地极施工平面位置。沟槽断面图未来 4800③ 技术员，质检员...
