钢结构吊装专项方案(钢柱)VIP专享

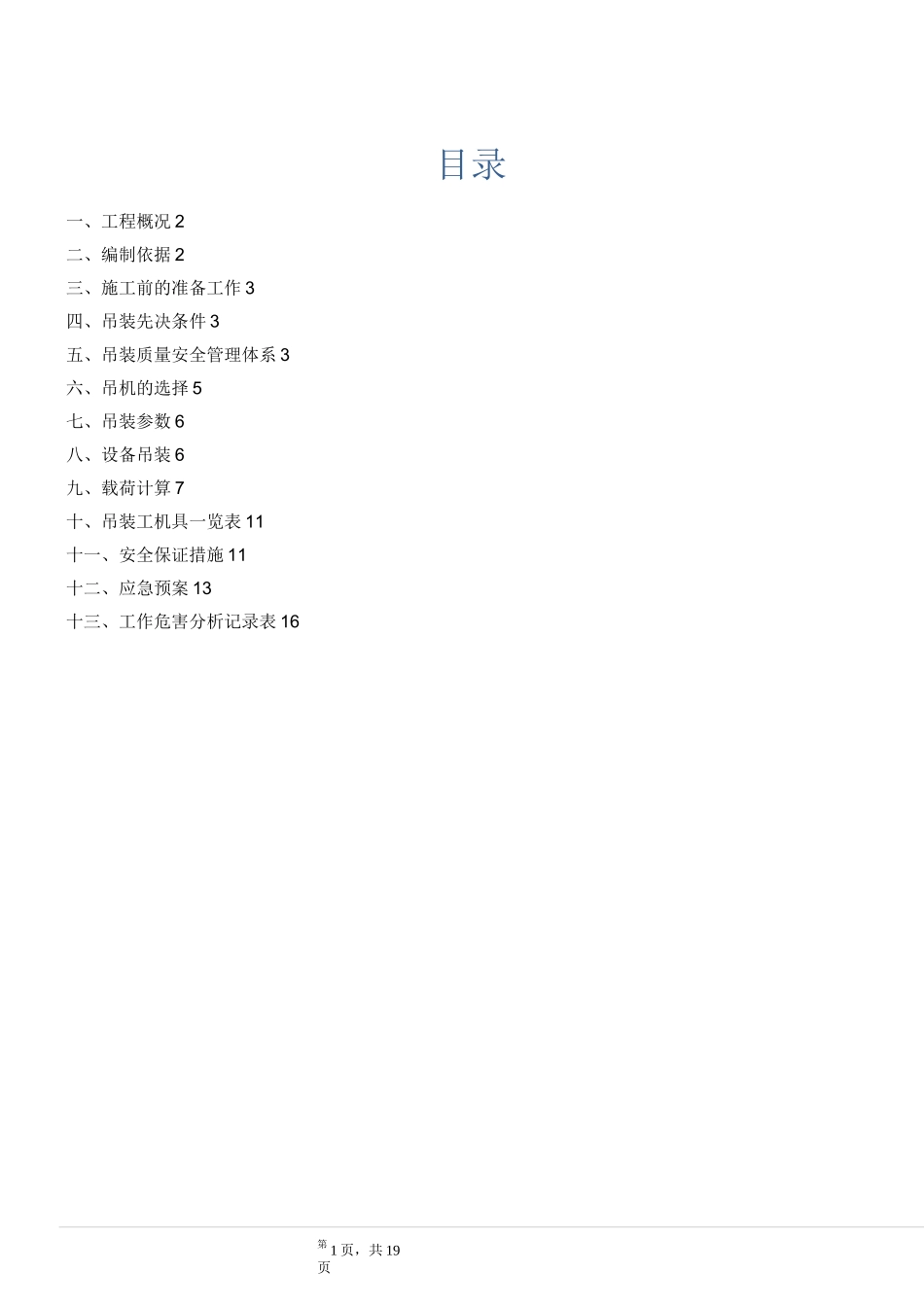

第 1 页，共 19页目录一、工程概况 2二、编制依据 2三、施工前的准备工作 3四、吊装先决条件 3五、吊装质量安全管理体系 3六、吊机的选择 5七、吊装参数 6八、设备吊装 6九、载荷计算 7十、吊装工机具一览表 11十一、安全保证措施 11十二、应急预案 13十三、工作危害分析记录表 165.《钢结构工程施工质量验收规范》GB50205-6. 《化工工程建设起重施工规范》7. 《起重工操作规程》HGJ201-83SYB4112-80SH3505-9.《大型设备吊装工程施工工艺标准》SH/T3515-10.《工程建设安装工程起重施工规范》HG20201-2000第 2 页，共 19页、工程概况本方案是为********************工程而编制的。根据图纸、技术文件资料，结合现场情况，以下剩余一节钢柱需使用 80 吨以上吊车进行吊装，钢柱参数见下表。序号名称规格（mm）重量（t）数量长度安装标咼1Z-9TH500*400*18*257.4124.702Z-10-1H500*400*18*256.6120.203Z-11-1H600*500*20*329.3120.104Z-12-1H600*500*20*3214.1126.105Z-13-1H600*500*20*3213.9126.106Z-14-1H600*500*20*3212.2126.10二、编制依据1. 设计单位提供的工程施工平面图、钢柱参数及相关资料2. 各类型吊机性能表；3. 《实用五金用册》第六版4. 公司“大件吊装管理规定”三、施工前的准备工作1. 建立健全的施工组织机构。2. 施工前熟悉钢柱安装资料，编制能够满足安装，可靠的吊装方案，并经有关部门审核、批准。3. 吊装之前应做好桁架的基座检查工作；4. 施工人员配备齐全，凡参加设备吊装的施工人员，在施工前必须接受施工技术及安全交底，熟悉吊装方案、操作工序及现场情况。第 3 页，共 19页在安装吊装之前，完成基座复测工作，准确核实安装标高与安装方位，做好安装前的技术、质量、安全交底工作，一确保吊装安装工作顺利进行和完成。吊装前办理好临时占道手续，并安排专人值守。吊装先决条件立柱基础验收合格，其偏差应在标准规定的范围内。上节柱吊装时下节柱验收合格，操作平台等安全措施搭设规范，验收合格。钢柱本体的制造偏差应在标准规定的范围内。参加施工的工作人员必须是具有相关合格资质证书的司机及起重工，焊工应具有相关工种的合格资质证书，所有参加施工的工作人员应对本程序及相关的图纸，规范有深入的了解对临时建筑、照明、电源、消防设施、施工设备、主要材料和机具及劳动力等按施工方案要求执行并做出合理安排。由技术人员做出专项吊装方案，经审核合格，方可采用此技术方案。吊装...
