旋挖钻灌注桩作业指导书

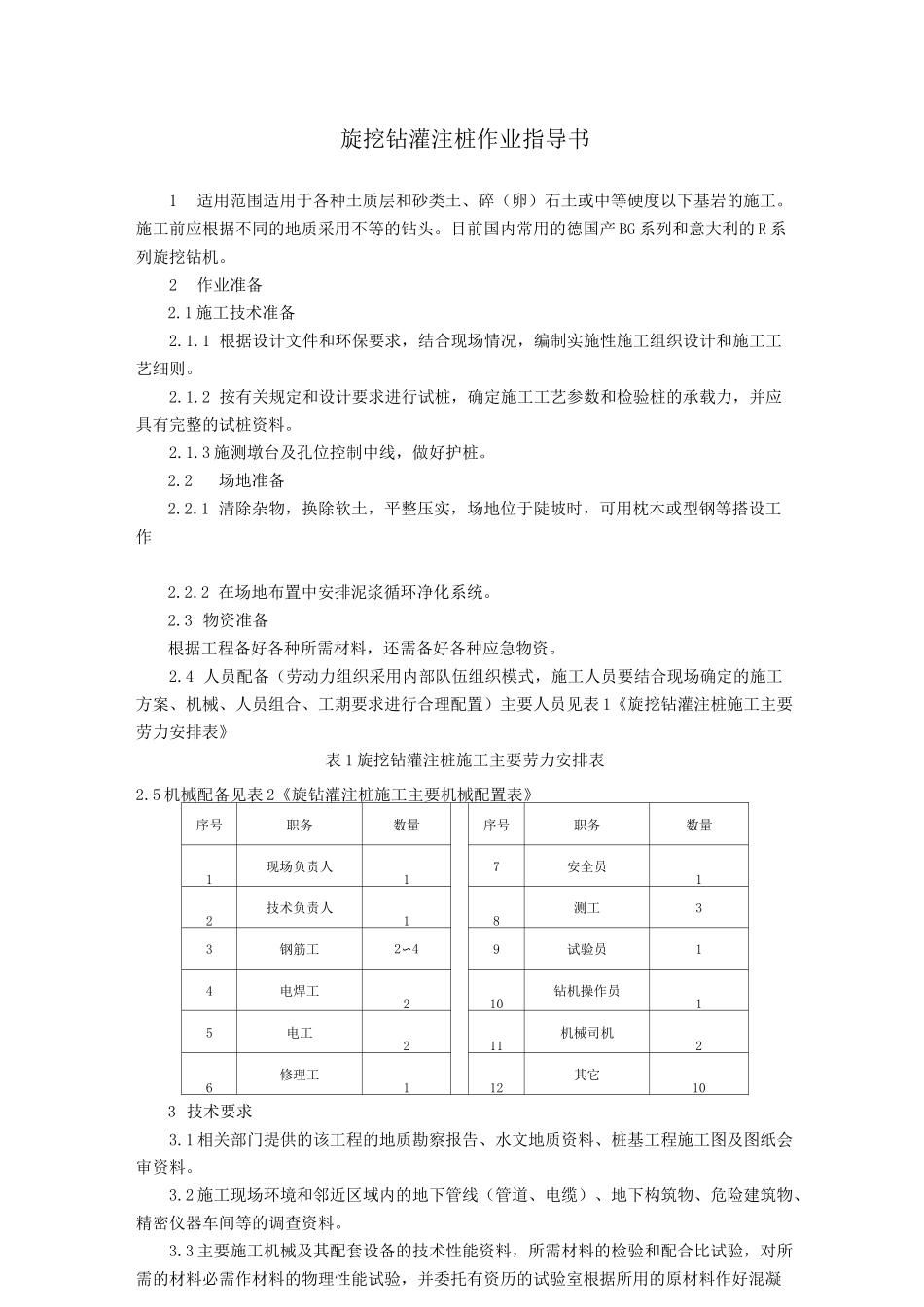

旋挖钻灌注桩作业指导书1适用范围适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的施工。施工前应根据不同的地质采用不等的钻头。目前国内常用的德国产 BG 系列和意大利的 R 系列旋挖钻机。2作业准备2.1 施工技术准备2.1.1 根据设计文件和环保要求，结合现场情况，编制实施性施工组织设计和施工工艺细则。2.1.2 按有关规定和设计要求进行试桩，确定施工工艺参数和检验桩的承载力，并应具有完整的试桩资料。2.1.3 施测墩台及孔位控制中线，做好护桩。2.2场地准备2.2.1 清除杂物，换除软土，平整压实，场地位于陡坡时，可用枕木或型钢等搭设工作2.2.2 在场地布置中安排泥浆循环净化系统。2.3 物资准备根据工程备好各种所需材料，还需备好各种应急物资。2.4 人员配备（劳动力组织采用内部队伍组织模式，施工人员要结合现场确定的施工方案、机械、人员组合、工期要求进行合理配置）主要人员见表 1《旋挖钻灌注桩施工主要劳力安排表》表 1 旋挖钻灌注桩施工主要劳力安排表2.5 机械配备见表 2《旋钻灌注桩施工主要机械配置表》序号职务数量序号职务数量1现场负责人17安全员12技术负责人18测工33钢筋工2〜49试验员14电焊工210钻机操作员15电工211机械司机26修理工112其它103 技术要求3.1 相关部门提供的该工程的地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料。3.2 施工现场环境和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑物、精密仪器车间等的调查资料。3.3 主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好混凝土的配合比试验。3.4 测量人员已对钻孔桩位置进行了测量，并标出其中心位置，并在纵横向设了护桩。3.4 钻机司机等操作人员已进行了安全技术教育培训。表 2 旋挖钻灌注桩施工机械配置表序号机械名称规格型号功率数量1旋挖钻机1 台2砼拌和站1 套3装载机1 辆4砼搅拌输送车2〜4 台5变压器1 套6发电机组1 套7汽车吊1 台8抽水机视工程量定9钢筋切割机1 台10钢筋弯曲机1 台11电焊机2 台12运输汽车2 辆4施工工艺及流程施工准备一埋设钻孔护筒一搭设作业平台一桩机就位一钻孔一成孔检测一清孔一安放钢筋笼一安放导管一浇筑水下混凝土一拔出导管、护筒一基桩检测。见图 1《旋挖钻灌注桩施工工艺框图》。4.1 施工准备人员机械进场，进行桩位详细测量放样，标明具...
