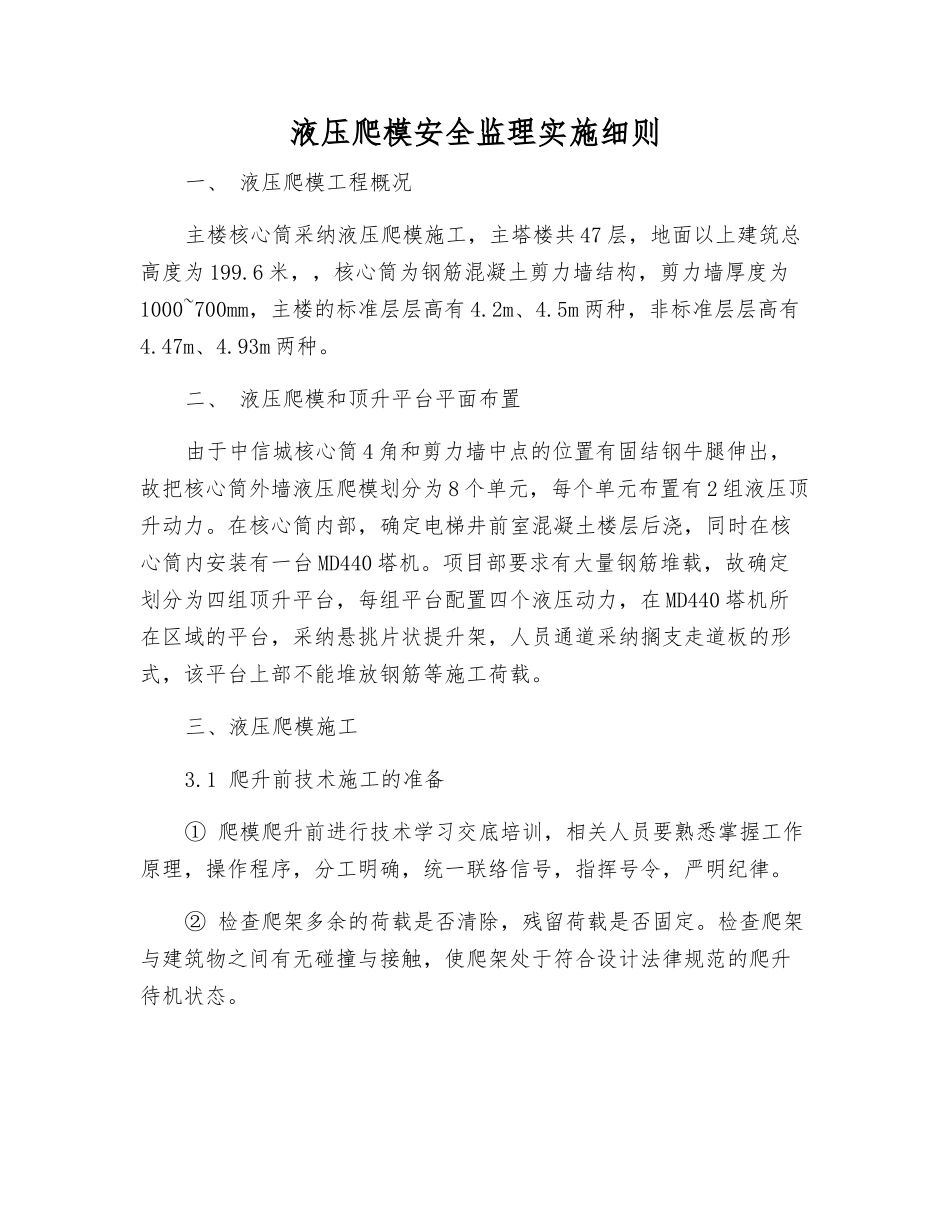

液压爬模安全监理实施细则

液压爬模安全监理实施细则一、 液压爬模工程概况主楼核心筒采纳液压爬模施工，主塔楼共 47 层，地面以上建筑总高度为 199.6 米，，核心筒为钢筋混凝土剪力墙结构，剪力墙厚度为1000~700mm，主楼的标准层层高有 4.2m、4.5m 两种，非标准层层高有4.47m、4.93m 两种。二、 液压爬模和顶升平台平面布置由于中信城核心筒 4 角和剪力墙中点的位置有固结钢牛腿伸出，故把核心筒外墙液压爬模划分为 8 个单元，每个单元布置有 2 组液压顶升动力。在核心筒内部，确定电梯井前室混凝土楼层后浇，同时在核心筒内安装有一台 MD440 塔机。项目部要求有大量钢筋堆载，故确定划分为四组顶升平台，每组平台配置四个液压动力，在 MD440 塔机所在区域的平台，采纳悬挑片状提升架，人员通道采纳搁支走道板的形式，该平台上部不能堆放钢筋等施工荷载。三、液压爬模施工3.1 爬升前技术施工的准备① 爬模爬升前进行技术学习交底培训，相关人员要熟悉掌握工作原理，操作程序，分工明确，统一联络信号，指挥号令，严明纪律。② 检查爬架多余的荷载是否清除，残留荷载是否固定。检查爬架与建筑物之间有无碰撞与接触，使爬架处于符合设计法律规范的爬升待机状态。③ 逐台检查液压千斤顶设备，确保千斤顶没有出现漏油等问题，同时查看传感器是否工作正常，有否损坏，一经发现问题应马上修理解决。④ 扳转上部及下部防坠装置卡脚扳手，使其相对应的导轨或架体的提升状态。⑤ 在上一层预留孔位处安装附墙装置，安装精度满足偏差±5mm要求。⑥ 爬模爬架附墙作业时,工程结构附着点处的混凝土强度不得小于 10MPa。3.2 模板的提升施工1）提升前准备工作提升前，各架体对应的模板应与拉结滚动装置固定，下端必须同架体临时拉结，以防止模板倾斜而碰撞架体。模板应清除表面残留混凝土，并涂刷脱模剂。2）模板提升 位于动力机位的墙面模板通过上部拉结点附着于爬架同步进行提升。在无动力机位布置的墙面模板，则在已提升平台的平面横梁上挂装手拉葫芦提升。3）模板就位A、推模板下口，使其到位，临时固定一组模板螺栓或将模板推入限位搁脚上（在墙面上依靠内纹螺母临时安装）。B、松手动葫芦或调节吊杆，进一步推模板上口，使其整体到位。3.3 导轨的升降和固定液压爬升机构中的导轨是主要部件，是架体爬升和下降的承载和导向构件。导轨本身卡装在承重挂勾、附墙靴、上下防坠器和调节支撑支座之间。导轨的升降通过液压千斤顶的回缩动作来完成。导轨提升时，...
