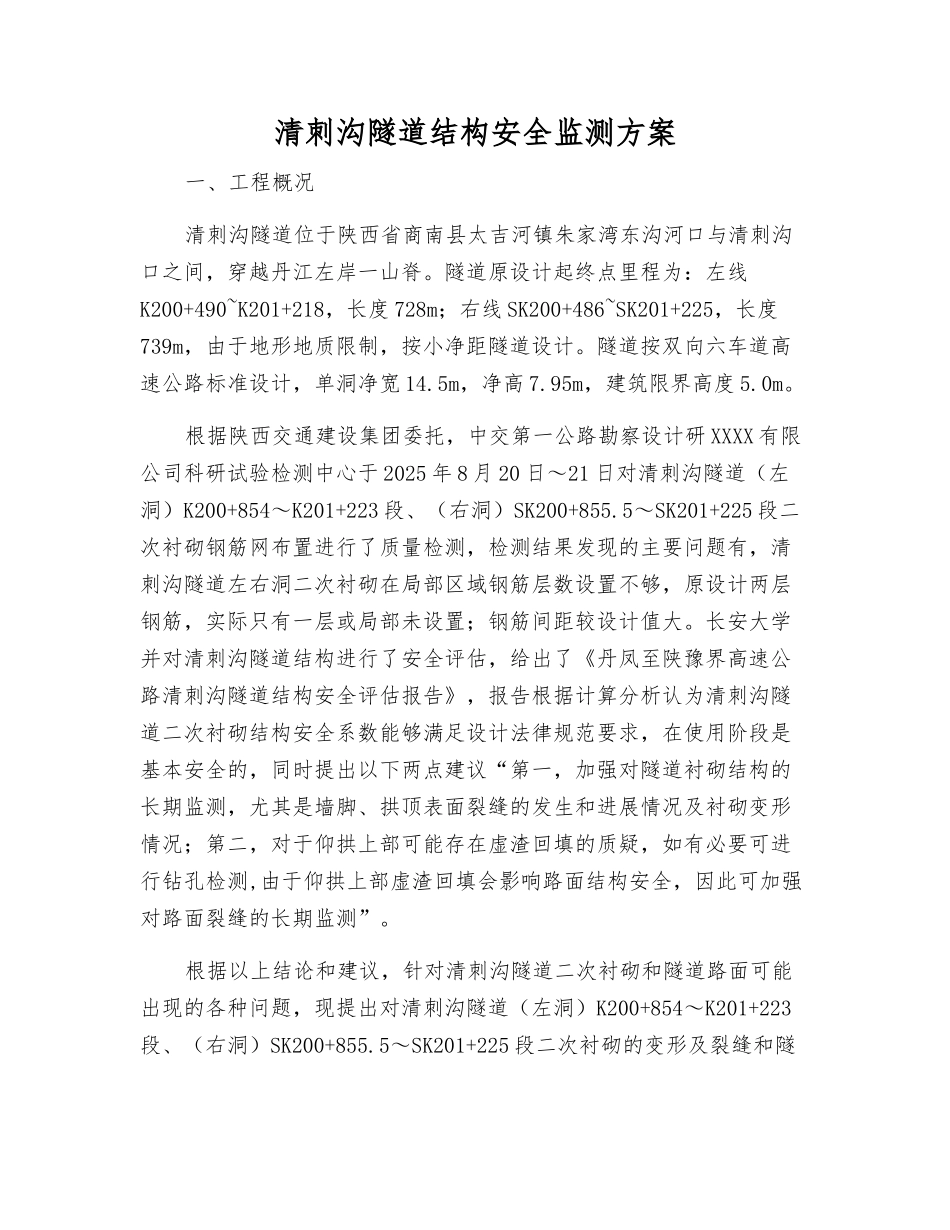

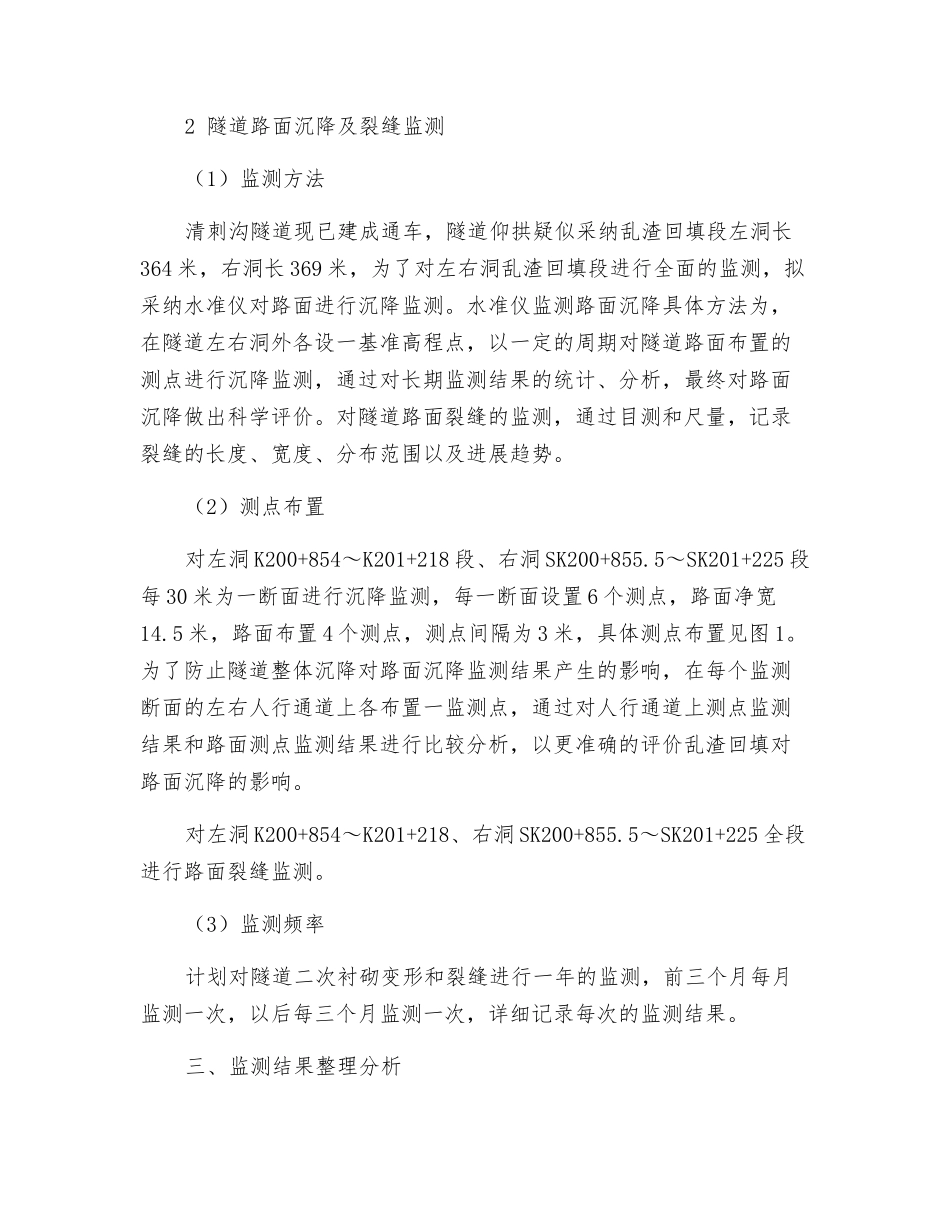

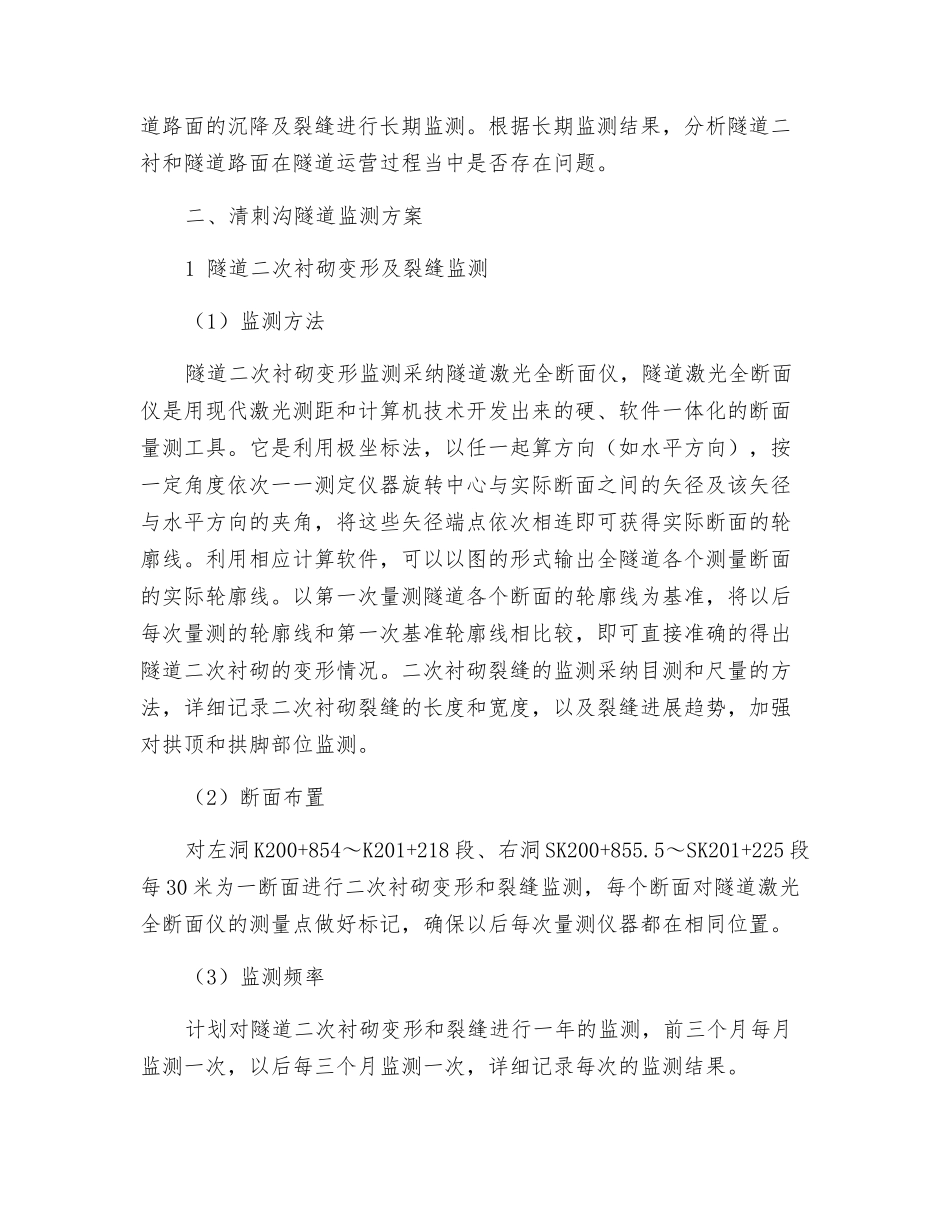

清刺沟隧道结构安全监测方案一、工程概况清刺沟隧道位于陕西省商南县太吉河镇朱家湾东沟河口与清刺沟口之间，穿越丹江左岸一山脊。隧道原设计起终点里程为：左线K200+490~K201+218，长度 728m；右线 SK200+486~SK201+225，长度739m，由于地形地质限制，按小净距隧道设计。隧道按双向六车道高速公路标准设计，单洞净宽 14.5m，净高 7.95m，建筑限界高度 5.0m。根据陕西交通建设集团委托，中交第一公路勘察设计研 XXXX 有限公司科研试验检测中心于 2025 年 8 月 20 日～21 日对清刺沟隧道（左洞）K200+854～K201+223 段、（右洞）SK200+855.5～SK201+225 段二次衬砌钢筋网布置进行了质量检测，检测结果发现的主要问题有，清刺沟隧道左右洞二次衬砌在局部区域钢筋层数设置不够，原设计两层钢筋，实际只有一层或局部未设置；钢筋间距较设计值大。长安大学并对清刺沟隧道结构进行了安全评估，给出了《丹凤至陕豫界高速公路清刺沟隧道结构安全评估报告》，报告根据计算分析认为清刺沟隧道二次衬砌结构安全系数能够满足设计法律规范要求，在使用阶段是基本安全的，同时提出以下两点建议“第一，加强对隧道衬砌结构的长期监测，尤其是墙脚、拱顶表面裂缝的发生和进展情况及衬砌变形情况；第二，对于仰拱上部可能存在虚渣回填的质疑，如有必要可进行钻孔检测,由于仰拱上部虚渣回填会影响路面结构安全，因此可加强对路面裂缝的长期监测”。根据以上结论和建议，针对清刺沟隧道二次衬砌和隧道路面可能出现的各种问题，现提出对清刺沟隧道（左洞）K200+854～K201+223段、（右洞）SK200+855.5～SK201+225 段二次衬砌的变形及裂缝和隧道路面的沉降及裂缝进行长期监测。根据长期监测结果，分析隧道二衬和隧道路面在隧道运营过程当中是否存在问题。二、清刺沟隧道监测方案1 隧道二次衬砌变形及裂缝监测（1）监测方法隧道二次衬砌变形监测采纳隧道激光全断面仪，隧道激光全断面仪是用现代激光测距和计算机技术开发出来的硬、软件一体化的断面量测工具。它是利用极坐标法，以任一起算方向（如水平方向），按一定角度依次一一测定仪器旋转中心与实际断面之间的矢径及该矢径与水平方向的夹角，将这些矢径端点依次相连即可获得实际断面的轮廓线。利用相应计算软件，可以以图的形式输出全隧道各个测量断面的实际轮廓线。以第一次量测隧道各个断面的轮廓线为基准，将以后每次量测的轮廓线和第一次基准轮廓线相比较，即可直接准确的得出隧道二次衬砌的变...
