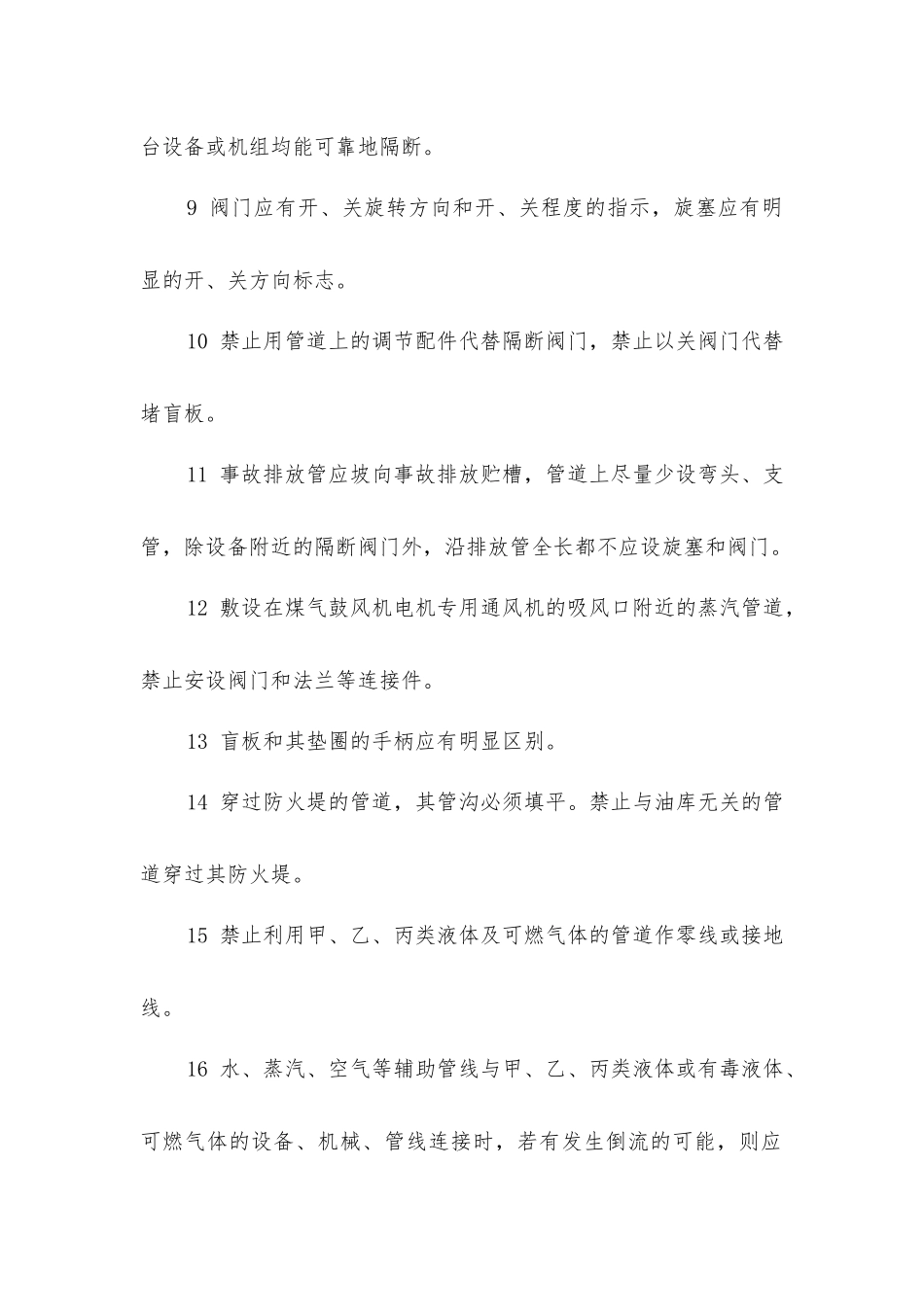

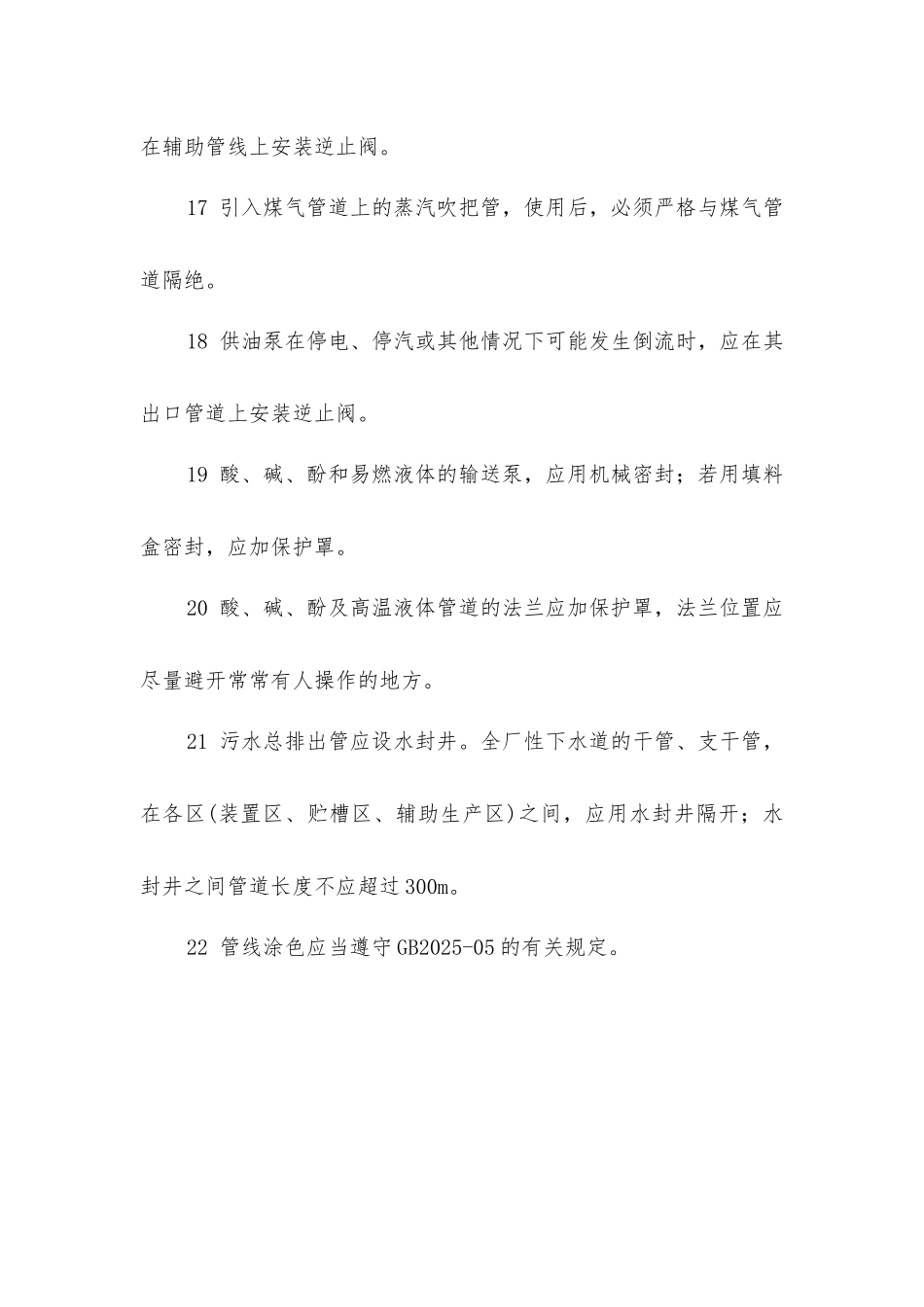

焦化厂管线设置安全章程规定1 全厂性的工艺管线，宜集中布置形成管线带，并采纳地上架设。2 可燃气体或甲、乙、丙类液体管线，不得穿过仪表室、变电所、配电室、办公室和休息室，不宜穿过与该管线无关的贮槽区或生产厂房。3 可燃气体或甲、乙、丙类液体的管线，不宜地下敷设；需用管沟敷设时，在管沟进出装置和厂房处应妥善隔断。管沟内不得积聚可燃气体、蒸汽。4 腐蚀性介质的管道，应敷设在管线带的下部。5 蒸汽管与易燃物管道同向架设时，蒸汽管应架设在上方。6 输送易凝、可燃液体的管道及阀门均应保温，禁止使用明火烘烤。7 甲、乙、丙类液体或有毒液体管道，禁止采纳填料补偿装置。8 阀门安装位置不应阻碍本身的拆装、检测、修理和生产操作，手轮距地面或操作平台的高度宜为（1.2m）。阀门的数量应保证每台设备或机组均能可靠地隔断。9 阀门应有开、关旋转方向和开、关程度的指示，旋塞应有明显的开、关方向标志。10 禁止用管道上的调节配件代替隔断阀门，禁止以关阀门代替堵盲板。11 事故排放管应坡向事故排放贮槽，管道上尽量少设弯头、支管，除设备附近的隔断阀门外，沿排放管全长都不应设旋塞和阀门。12 敷设在煤气鼓风机电机专用通风机的吸风口附近的蒸汽管道，禁止安设阀门和法兰等连接件。13 盲板和其垫圈的手柄应有明显区别。14 穿过防火堤的管道，其管沟必须填平。禁止与油库无关的管道穿过其防火堤。15 禁止利用甲、乙、丙类液体及可燃气体的管道作零线或接地线。16 水、蒸汽、空气等辅助管线与甲、乙、丙类液体或有毒液体、可燃气体的设备、机械、管线连接时，若有发生倒流的可能，则应在辅助管线上安装逆止阀。17 引入煤气管道上的蒸汽吹把管，使用后，必须严格与煤气管道隔绝。18 供油泵在停电、停汽或其他情况下可能发生倒流时，应在其出口管道上安装逆止阀。19 酸、碱、酚和易燃液体的输送泵，应用机械密封；若用填料盒密封，应加保护罩。20 酸、碱、酚及高温液体管道的法兰应加保护罩，法兰位置应尽量避开常常有人操作的地方。21 污水总排出管应设水封井。全厂性下水道的干管、支干管，在各区(装置区、贮槽区、辅助生产区)之间，应用水封井隔开；水封井之间管道长度不应超过 300m。22 管线涂色应当遵守 GB2025-05 的有关规定。
