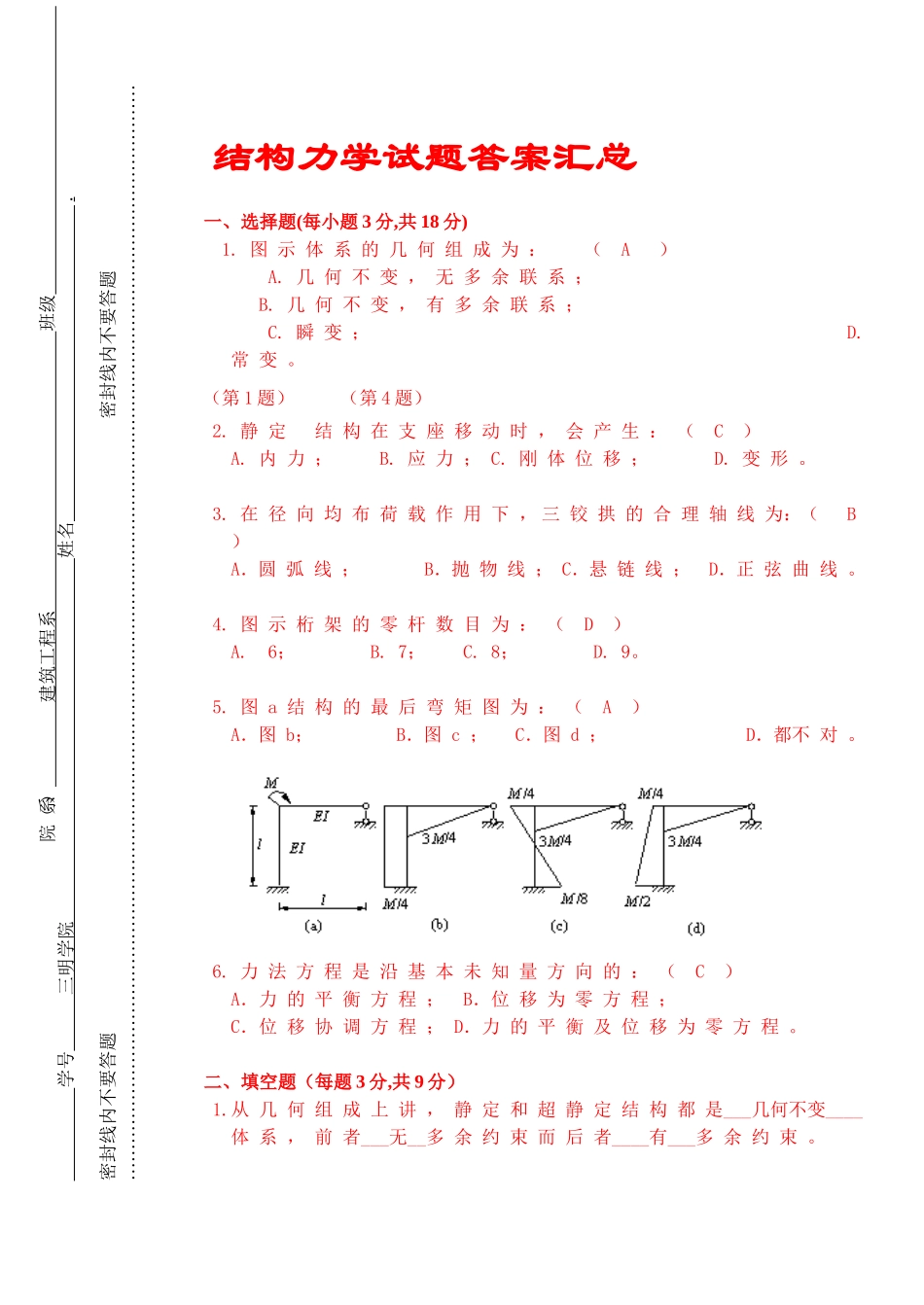

院（系）建筑工程系班级学号三明学院姓名.密封线内不要答题密封线内不要答题……………………………………………………………………………………………………………………………………………………………结构力学试题答案汇总一、选择题(每小题3分,共18分)1.图示体系的几何组成为：（A）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。（第1题）（第4题）2.静定结构在支座移动时，会产生：（C）A.内力；B.应力；C.刚体位移；D.变形。3.在径向均布荷载作用下，三铰拱的合理轴线为：（B）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。4.图示桁架的零杆数目为：（D）A.6；B.7；C.8；D.9。5.图a结构的最后弯矩图为：（A）A．图b；B．图c；C．图d；D．都不对。6.力法方程是沿基本未知量方向的：（C）A．力的平衡方程；B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是___几何不变____体系，前者___无__多余约束而后者____有___多余约束。2.图b是图a结构___B__截面的__剪力__影响线。3.图示结构AB杆B端的转动刚度为___i___,分配系数为____1/8____,传递系数为___-1__。三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。2.影响线横坐标和纵坐标的物理意义是什么？答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分）（本题16分）1.因为w=0所以本体系为无多约束的几何不变体系。（4分）FN1=-FP（6分）；FN2=（6分）。2.作图示结构的M图。（本题15分）（1）（2）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。（本题16分）（3）（4）4.用位移法计算图示结构，并作M图，E=常数。（本题16分）三、计算分析题，写出主要解题步骤(4小题,共63分)（本题15分）2.（5分）杆DC、CB（各3分）；杆AC（3分）（本题16分）3.（4分）（4分）（8分）（本题16分）4.试卷1一、是非题（每题2分，共10分）1．功的互等定理仅适用于线性变形体系。()2.对图2中a图所示桁架用力法计算时，取图b作为基本体系(杆AB被去掉),则其典型方程为：。（）图2图33．图3所示梁在一组移动荷载组作用下，使截面K产生最大弯矩的最不利荷载位置如图（a）所示。（）4.图示结构用位移法求解时，基本未知量数目为3，用力法求解，则基本未知量数目为5。（）5.位移法典型方程的右端项一定为零。（）二、填空题（共18分）1．图1所示体系是____几何不变___体系，它有___0___个多余约束。（4分）图1图22．图2所示桁架杆1的内力为。（4分）3．力法方程中柔度系数代表，自由项代表。（4分）4．已知荷载作用下结构的M图如图所示，画出其剪力图。（图4M图Q图三、作图示结构的M、Q图。d=2m。（20分）四、用力法计算，并作图示对称结构M图。EI=常数。（20分）五、用位移法计算图示刚架，并画出M图。（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。(12分)课程名称：结构力学I（样卷解答）考试班级：土木02（1、2、3、水建）一、是非题（每题2分，共10分）1．(Ö)2.(´)3．(´)4．(´)5．(Ö)二、填空题（共18分）1．_几何不变体系（3分），0（1分）2．0（4分）3．基本结构在作用下产生的沿的位移（2分）基本结构在仅荷载作用下产生的沿的位移（2分）4．（6分）正负号各1分三、（20分）支座反力20KN®,10KN,20KN¯,10KN每个图形10分，每根杆2分每根杆符号错扣1分四、．（20分）（2分）（3分）力法方程（2分）（2分）（2分）系数：（2分）（2分）解得：（1分）最后弯矩图（4分）选择其它基本体系可参照以上给分。五、（20分）（3分）（2分）（4分）（2分）MP图（2分）,,,（6分）（1分）(1分)最后弯矩图六、．（12分）（7分）（5分）试卷2一、选择题（本题共五题，每题4分，共20分。在每小...
