碳纤维加固补强技术在某厂房加固工程中的应用实例VIP专享VIP免费

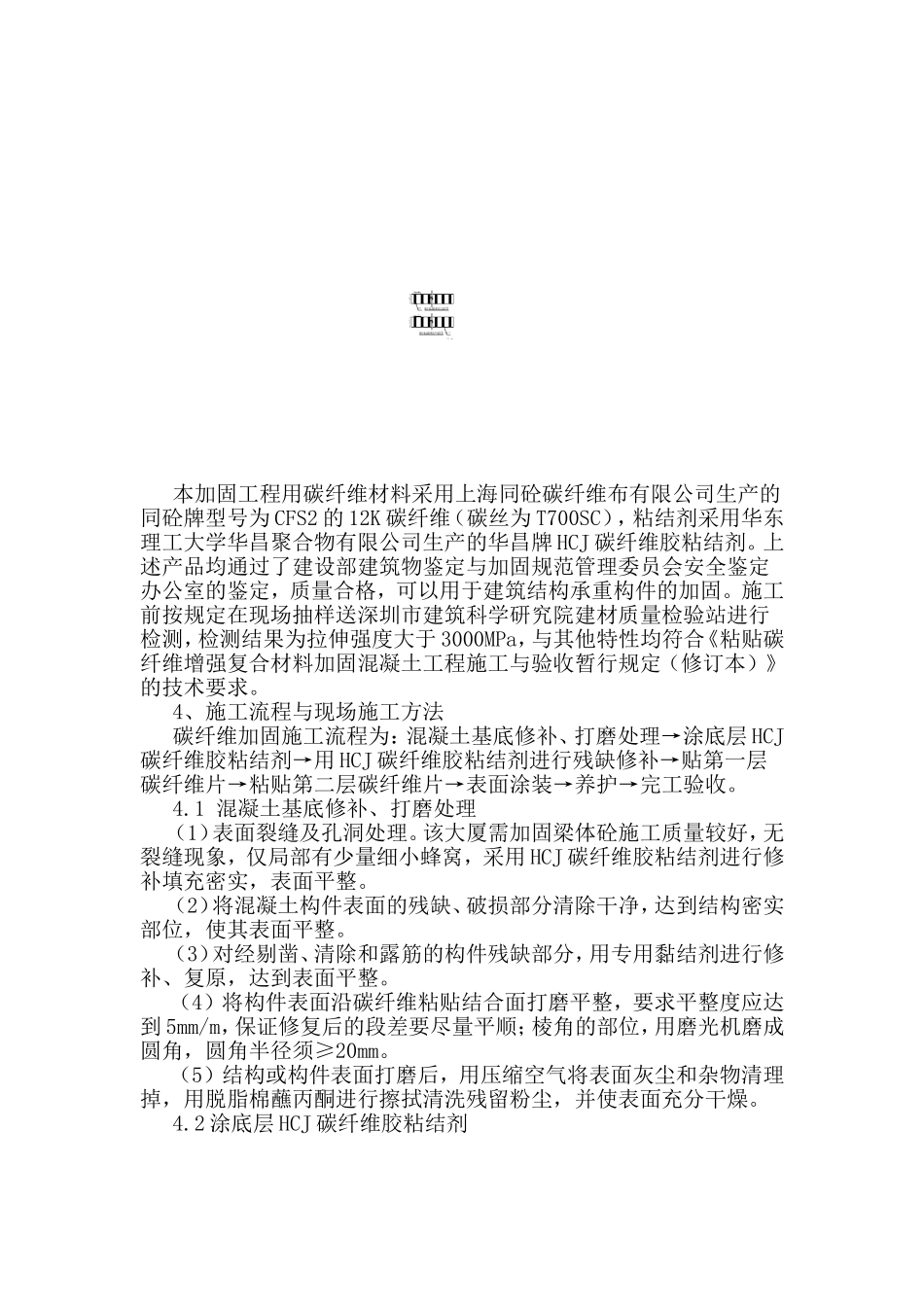

碳纤维加固补强技术在某厂房加固工程中的应用实例[提要]近年来，碳纤维增强复合材料因其独特的优越性，在国内混凝土结构修复补强工程中正得到越来越多的应用。本文主要阐述该技术在某厂房加固工程中的梁体增强加固施工过程及技术要点。[关键词]碳纤维；加固；梁体1、前言碳纤维增强复合材料，因为其具有优异的力学性能和化学稳定性，材料轻质高强，柔软易于随形，施工方便等，在国际土木工程加固修复领域中深受重视并已获得了较广泛的应用和发展，一些国家已有了正式的标准、规范。近年来，在国内混凝土结构修复补强工程中也得到了越来越多的应用。国家建设部建筑物鉴定与加固规范管理委员会于2002年6月颁布了《粘贴碳纤维增强复合材料加固混凝土工程施工与验收暂行规定（修订本）》来规范指导该加固技术的应用和推广。碳纤维布加固技术是利用碳素纤维布和专用结构胶对建筑构件进行加固处理，该技术采用的碳素纤维布强度是普通二级钢的10倍左右。具有强度高、重量轻、耐腐蚀性和耐久性强等优点。厚度仅为2mm左右，基本上不增加构件截面，能保证碳素纤维布与原构件共同工作。碳纤维加固补强技术，是利用粘结剂将碳纤维片粘贴在混土构件表面，使混凝土与碳纤维片形成一体，形成复合材料体，通过其与结构或构件的协同工作，达到对结构构件补强加固及改善受力性能的目的，是一种非常简单且优良的加固补强方法。其主要特点如下：（1）、材料特性：①高抗拉强度、高弹性模量。②施工方便，无需任何夹具、模板，能适应各种结构外形的补强而不改变构件外形尺寸，可多层粘贴，并能有效地封闭混凝土的裂缝；③耐腐蚀及耐久性能好。④不增加结构自重。（2）适用范围。适用于各种形式的钢筋混凝土结构或构件的加固补强，并且加固后均可保持物体原状，不影响表面装饰。（3）加固机理。利用专用粘结剂将抗拉强度极高的碳纤维片粘贴于混凝土结构表面，并与之形成整体，共同工作。2、工程概况某厂房位于慈溪市浒山路，为框架结构四层楼房，主体结构完成后，市质监站对混凝土实体进行检测，发现个别梁体（一层7－8/c轴）混凝土强度仅为设计强度的91％，因此决定采用粘贴碳纤维进行加固处理。3、设计方案及使用材料本加固工程采用在需加固梁表面的水平和竖直双方向粘贴双层碳纤维的方法进行加固，加固方案详见下图：本加固工程用碳纤维材料采用上海同砼碳纤维布有限公司生产的同砼牌型号为CFS2的12K碳纤维（碳丝为T700SC），粘结剂采用华东理工大学华昌聚合物有限公司生产的华昌牌HCJ碳纤维胶粘结剂。上述产品均通过了建设部建筑物鉴定与加固规范管理委员会安全鉴定办公室的鉴定，质量合格，可以用于建筑结构承重构件的加固。施工前按规定在现场抽样送深圳市建筑科学研究院建材质量检验站进行检测，检测结果为拉伸强度大于3000MPa，与其他特性均符合《粘贴碳纤维增强复合材料加固混凝土工程施工与验收暂行规定（修订本）》的技术要求。4、施工流程与现场施工方法碳纤维加固施工流程为：混凝土基底修补、打磨处理→涂底层HCJ碳纤维胶粘结剂→用HCJ碳纤维胶粘结剂进行残缺修补→贴第一层碳纤维片→粘贴第二层碳纤维片→表面涂装→养护→完工验收。4.1混凝土基底修补、打磨处理（1）表面裂缝及孔洞处理。该大厦需加固梁体砼施工质量较好，无裂缝现象，仅局部有少量细小蜂窝，采用HCJ碳纤维胶粘结剂进行修补填充密实，表面平整。（2）将混凝土构件表面的残缺、破损部分清除干净，达到结构密实部位，使其表面平整。（3）对经剔凿、清除和露筋的构件残缺部分，用专用黏结剂进行修补、复原，达到表面平整。（4）将构件表面沿碳纤维粘贴结合面打磨平整，要求平整度应达到5mm/m，保证修复后的段差要尽量平顺；棱角的部位，用磨光机磨成圆角，圆角半径须≥20mm。（5）结构或构件表面打磨后，用压缩空气将表面灰尘和杂物清理掉，用脱脂棉蘸丙酮进行擦拭清洗残留粉尘，并使表面充分干燥。4.2涂底层HCJ碳纤维胶粘结剂（1）把碳纤维胶粘结剂的主剂和固化剂按规定比例称量准确后放入容器内，用低速搅拌器搅拌均匀去除气泡，并应防止灰尘等杂质混入；一次调和量应在可使用时间内用完。（2）用滚筒刷均匀地将底层涂料涂...
