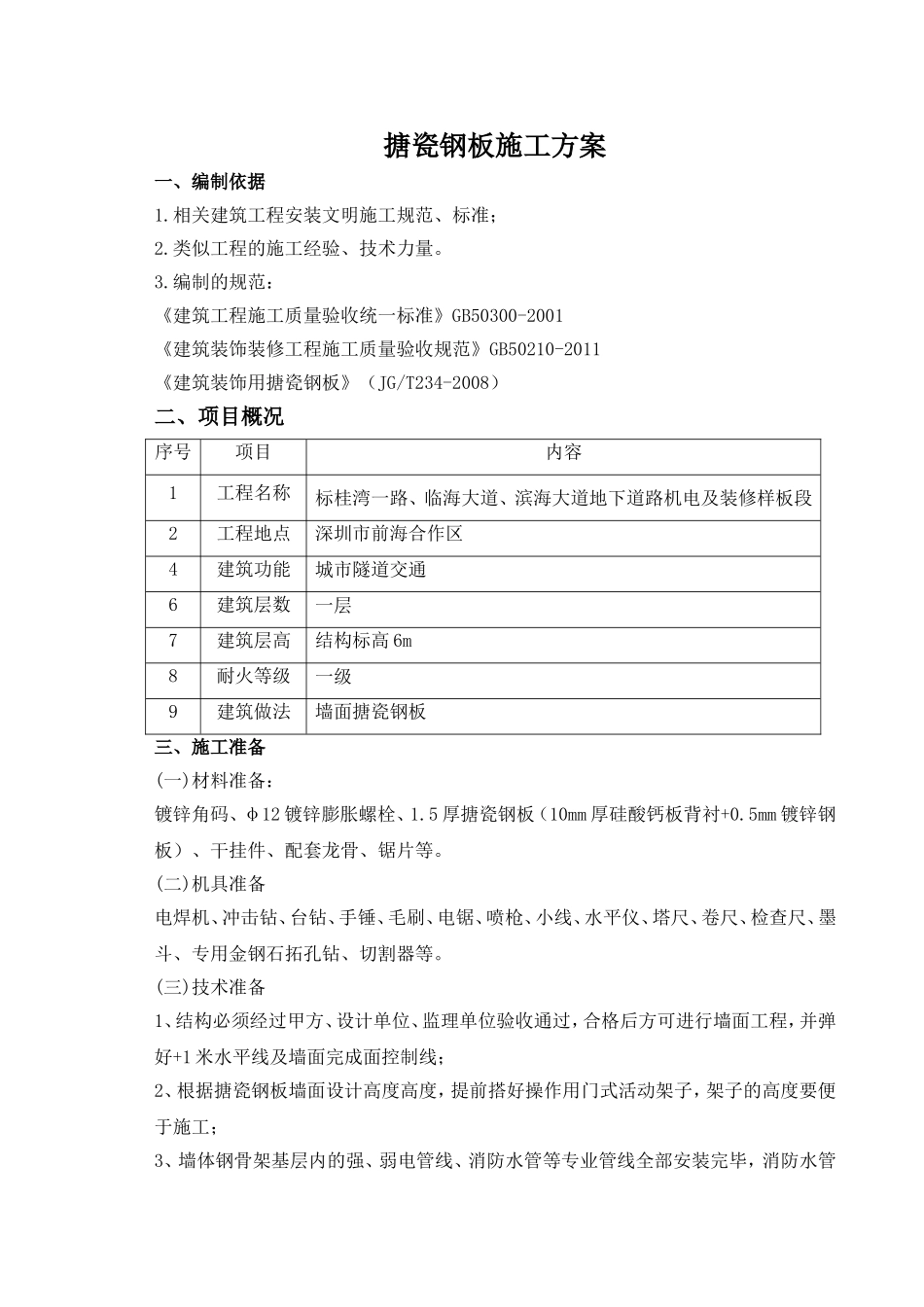

搪瓷钢板施工方案一、编制依据1.相关建筑工程安装文明施工规范、标准；2.类似工程的施工经验、技术力量。3.编制的规范：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-2011《建筑装饰用搪瓷钢板》（JG/T234-2008）二、项目概况序号项目内容1工程名称标桂湾一路、临海大道、滨海大道地下道路机电及装修样板段2工程地点深圳市前海合作区4建筑功能城市隧道交通6建筑层数一层7建筑层高结构标高6m8耐火等级一级9建筑做法墙面搪瓷钢板三、施工准备(一)材料准备：镀锌角码、φ12镀锌膨胀螺栓、1.5厚搪瓷钢板（10mm厚硅酸钙板背衬+0.5mm镀锌钢板）、干挂件、配套龙骨、锯片等。(二)机具准备电焊机、冲击钻、台钻、手锤、毛刷、电锯、喷枪、小线、水平仪、塔尺、卷尺、检查尺、墨斗、专用金钢石拓孔钻、切割器等。(三)技术准备1、结构必须经过甲方、设计单位、监理单位验收通过，合格后方可进行墙面工程，并弹好+1米水平线及墙面完成面控制线；2、根据搪瓷钢板墙面设计高度高度，提前搭好操作用门式活动架子，架子的高度要便于施工；3、墙体钢骨架基层内的强、弱电管线、消防水管等专业管线全部安装完毕，消防水管打压完毕；4、通过会审的施工图纸、相关的图纸会审记录、设计变更通知单、工程洽商及经设计单位确认的深化设计图纸。5、所用的材料必须通过报验，膨胀螺栓现场拉拔试验合格，所用材料复试合格。6、施工前组织技术人员熟悉建筑装饰施工图，做好图纸会审与图纸的修订完善工作，明确各种细部节点作法。7、对一些特殊要求的施工部位、细部节点应进一步作好施工节点大样图，逐层进行技术交底，使管理人员对工程情况和技术操作方法做到心中有数，并根据装饰做法及时编制分部、分项工艺作业指导书。8、提前做好各种材料加工订货的技术工作。9、施工前校核结构内标高控制线,开间尺寸,二次结构垂直平面度。10、技术部门根据本工程特点，结合本工程各项目的特点和实际需要制定有针对性的分项施工方案。根据方案要求和有关技术、质量规范，做好对施工人员进行技术交底。11、施工前，重点控制施工放线工作。四、质量标准1、搪瓷钢板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。2、搪瓷钢板与基底应安装牢固；用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。3、面表平整、洁净；颜色均匀一致；阴阳角处的板压向正确。4、缝均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。5、突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。五．搪瓷钢板施工工艺施工工艺流程:复核尺寸→放线、测量定位→材料复检→预埋件→龙骨安装、调整搪瓷钢板安装、调整→清洁。必须按工序检验质量，严格执行上道工序不合格下道工序不施工的质量控制原则。1、施工复核尺寸、测量放线按照图纸设计要求的控制线进行定位放线，利用精密仪器，如水准仪、铅垂仪等，对土建提供的“三线”进行精密复尺，然后放出各工作面的施工线，定出搪瓷钢板平面完成面线位置，根据设计师和甲方意图进行分格排板，绘制排板图和效果图，经复核后进行下一步施工。2、钢架龙骨安装龙骨设计采用三维可调系统，龙骨、搪瓷钢板均可进行微调。钢架与主体结构连接的锚固件应牢固、位置准确，预埋件的标高偏差不得大于10mm，预埋件位置与设计位置的偏差不得大于20mm；钢架与锚固件的连接及钢架镀锌处理应符合设计要求；钢架制作及焊接质量应符合现行国家标准《钢结构工程施工质量验收规范》及现行行业标准《建筑钢结构焊接与验收规程》的有关规定。在建筑物墙体钻螺栓、穿墙螺栓安装孔的位置应满足瓷板安装时角码板调节要求钻孔用的钻头应与螺栓直径相匹配，钻孔应垂直，钻孔深度应能保证胀锚螺栓进入混凝土结构层不小于60mn，钻孔内的灰粉应清理干净，方可塞进胀锚螺栓，穿墙螺栓的垫板应保证与钢丝网可靠连接，钢丝网搭接应符合设计要求，螺栓紧固力矩应取40-45N•m，并应保证紧固可靠。挂件连接应牢固可靠，不得松动，挂件的位置调节适当，并应能保证搪瓷钢...
