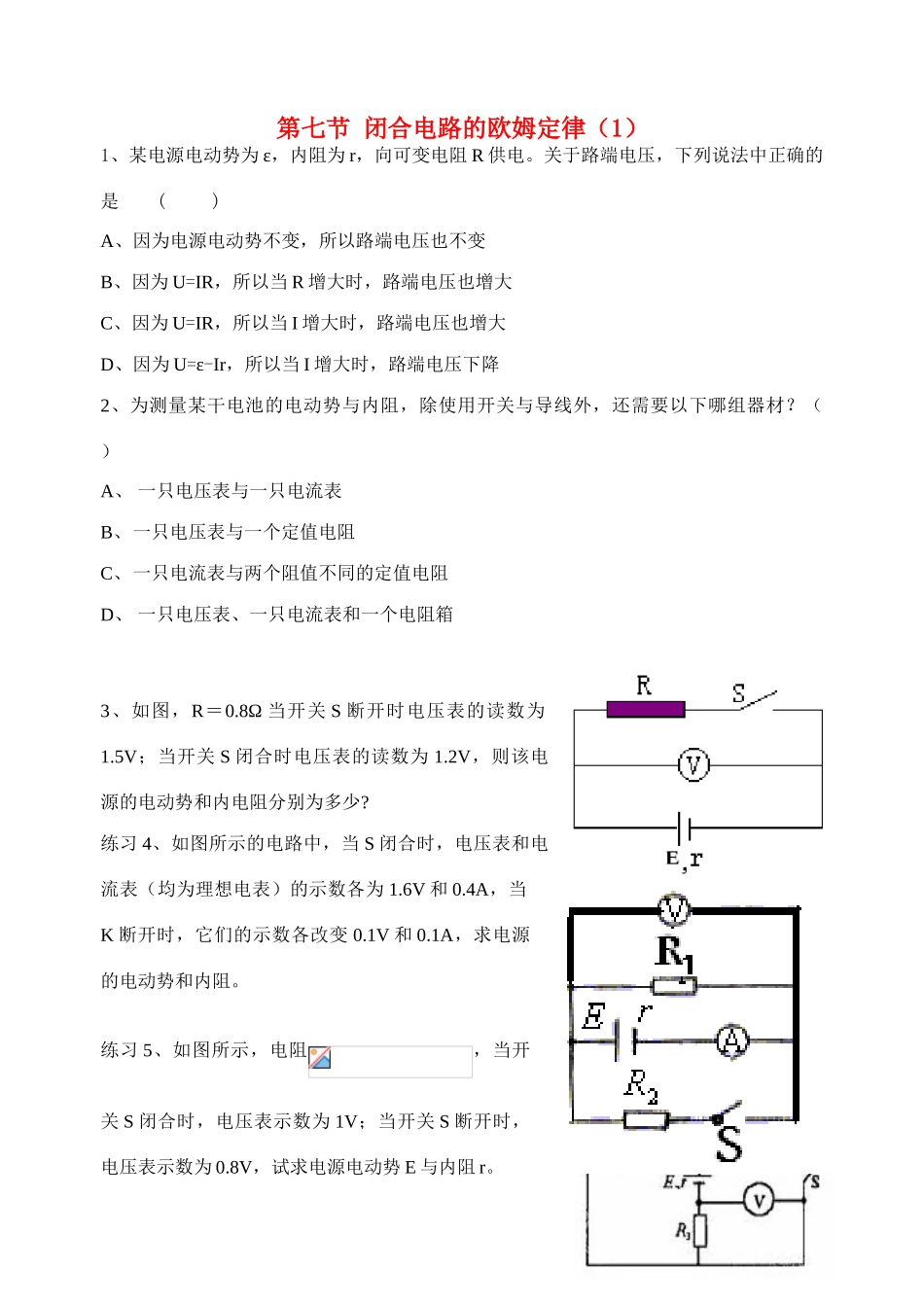

第七节 闭合电路的欧姆定律（1）1、某电源电动势为 ε，内阻为 r，向可变电阻 R 供电。关于路端电压，下列说法中正确的是 ( ) A、因为电源电动势不变，所以路端电压也不变B、因为 U=IR，所以当 R 增大时，路端电压也增大C、因为 U=IR，所以当 I 增大时，路端电压也增大D、因为 U=ε-Ir，所以当 I 增大时，路端电压下降2、为测量某干电池的电动势与内阻，除使用开关与导线外，还需要以下哪组器材？（ ）A、 一只电压表与一只电流表B、一只电压表与一个定值电阻C、一只电流表与两个阻值不同的定值电阻D、 一只电压表、一只电流表和一个电阻箱3、如图，R＝0.8Ω 当开关 S 断开时电压表的读数为1.5V；当开关 S 闭合时电压表的读数为 1.2V，则该电源的电动势和内电阻分别为多少?练习 4、如图所示的电路中，当 S 闭合时，电压表和电流表（均为理想电表）的示数各为 1.6V 和 0.4A，当K 断开时，它们的示数各改变 0.1V 和 0.1A，求电源的电动势和内阻。练习 5、如图所示，电阻，当开关 S 闭合时，电压表示数为 1V；当开关 S 断开时，电压表示数为 0.8V，试求电源电动势 E 与内阻 r。
