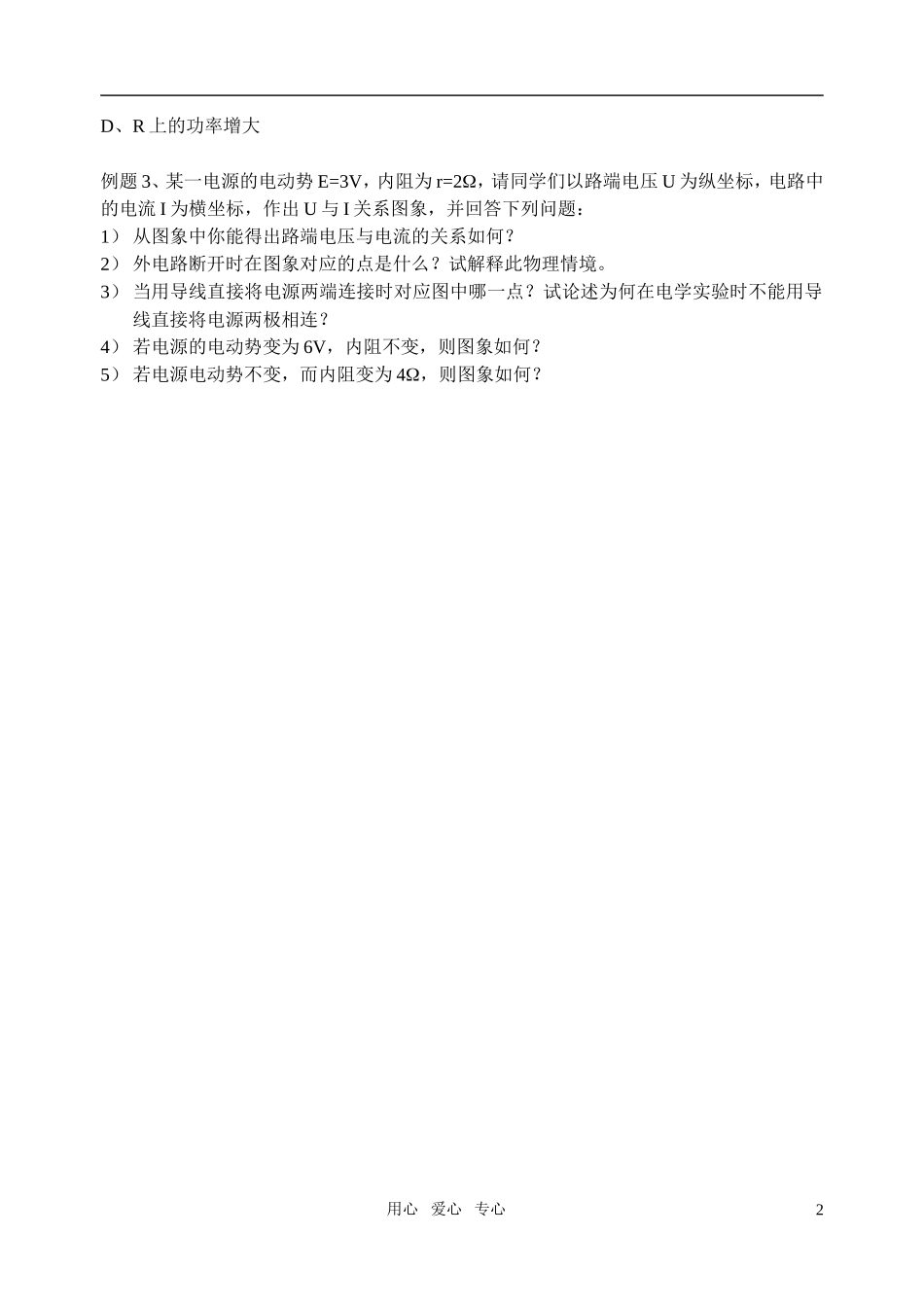

第七节 闭合电路的欧姆定律（2）一、课堂笔记二、典型例题分析例题 1、如图所示的电路，当可变电阻 R 的阻值增加时：（ ）A、a、b 两点间的电压将变大B、a、b 两点间的电压将减小C、通过电阻 R 的电流将变大D、通过电阻 R 的电流将减小例题 2、A 灯与 B 灯电阻相同，当变阻器滑片向下移动时，对两灯明暗程度的变化判断正确的是：（ ）A、两灯都变亮B、两灯都变暗C、A 灯变亮，B 灯变暗D、A 灯变暗，B 灯变亮变式 1、如图所示中滑动变阻器的滑片 P 向下滑动，试分析各个电表的变化情况。变式 2、如上右图，E 为电源电动势，r 为电源内阻，R1 为可变电阻，当 R1 调大时（ ）A、R2上的功率减小B、R3上的功率增大C、R0上的功率增大用心 爱心 专心1D、R 上的功率增大例题 3、某一电源的电动势 E=3V，内阻为 r=2，请同学们以路端电压 U 为纵坐标，电路中的电流 I 为横坐标，作出 U 与 I 关系图象，并回答下列问题：1） 从图象中你能得出路端电压与电流的关系如何？2） 外电路断开时在图象对应的点是什么？试解释此物理情境。3） 当用导线直接将电源两端连接时对应图中哪一点？试论述为何在电学实验时不能用导线直接将电源两极相连？4） 若电源的电动势变为 6V，内阻不变，则图象如何？5） 若电源电动势不变，而内阻变为 4，则图象如何？用心 爱心 专心2
