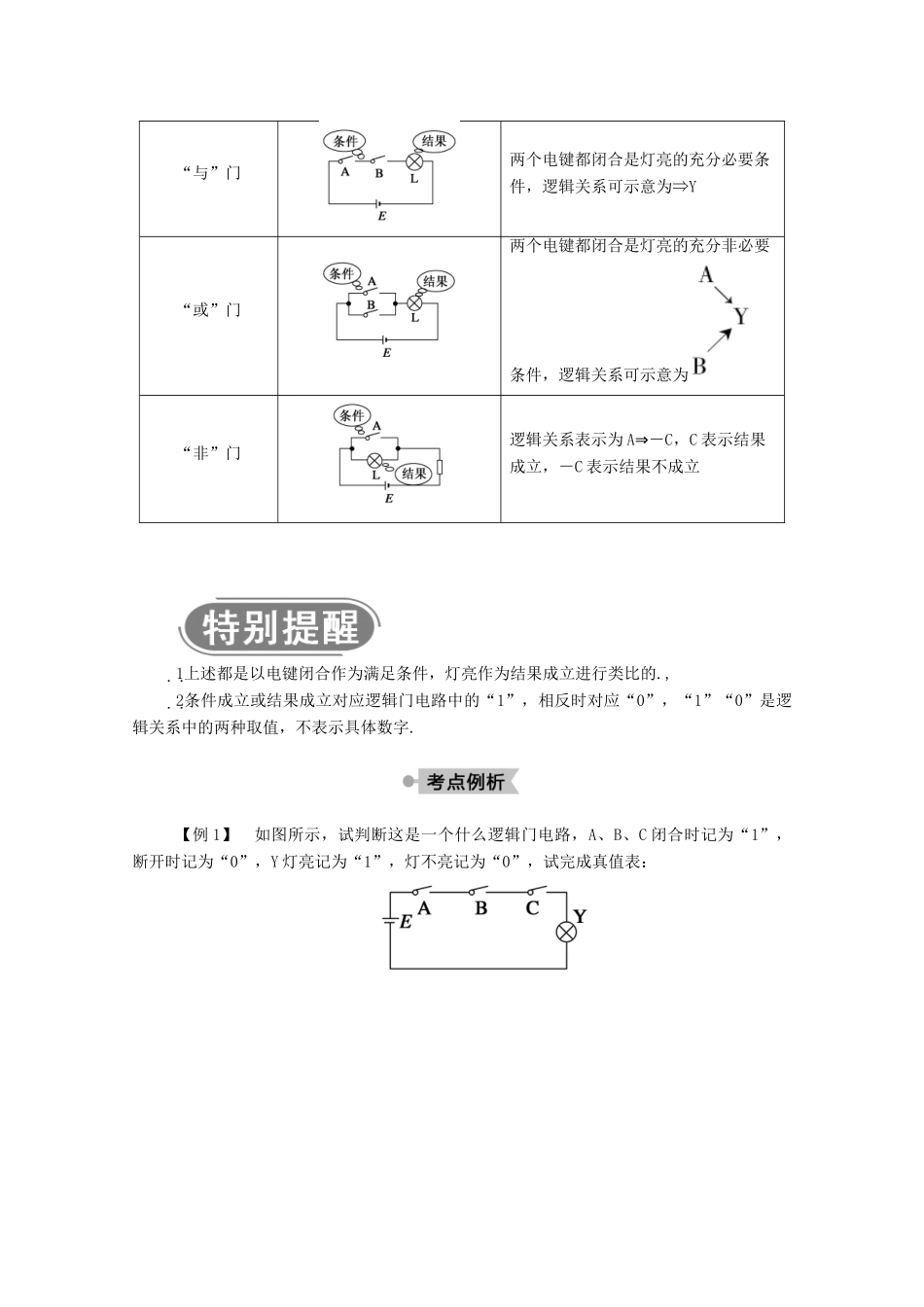

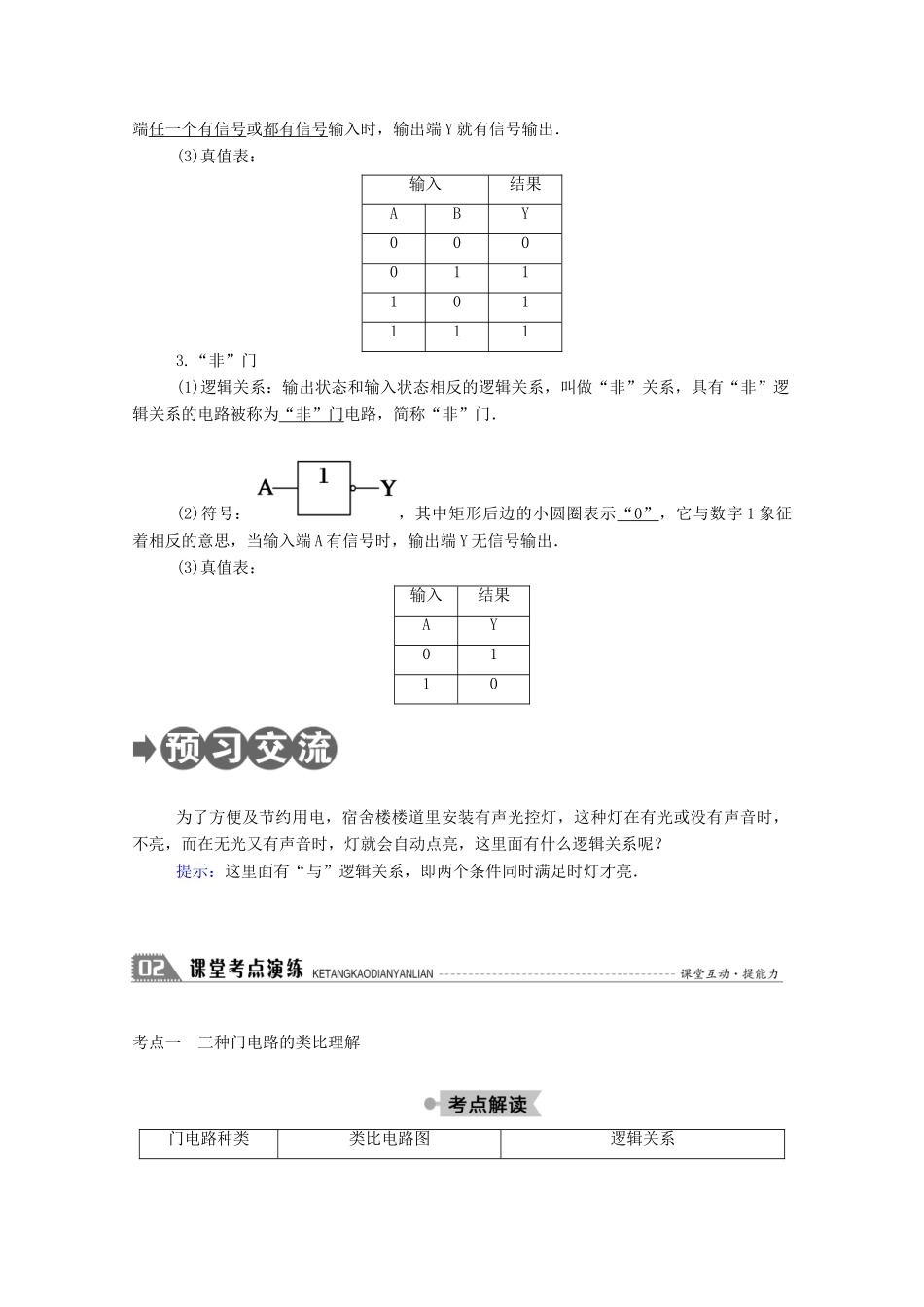

逻辑电路和控制电路1．“与”门(1)逻辑关系：如果有一个事件的几个条件都满足后该事件才能发生，我们把这种关系叫做“与”逻辑关系，具有“与”逻辑关系的电路称为“与”门电路，简称“与”门．(2)符号：，其中“&”表示“与”的意思，象征只有 A、B 两个输入端都有信号输入时，输出端 Y 才有信号输出．(3)真值表：输入结果ABY0000101001112.“或”门(1)逻辑关系：若几个条件中只要有一个条件得到满足某事件就会发生，这种关系叫做“或”逻辑关系，具有“或”逻辑关系的电路称为“或”门电路，简称“或”门．(2)符号：，其中的“≥1”表示“或”的意思，象征 A、B 两个输入端任一个有信号或都有信号输入时，输出端 Y 就有信号输出．(3)真值表：输入结果ABY0000111011113.“非”门(1)逻辑关系：输出状态和输入状态相反的逻辑关系，叫做“非”关系，具有“非”逻辑关系的电路被称为“非”门电路，简称“非”门．(2)符号：，其中矩形后边的小圆圈表示“ 0” ，它与数字 1 象征着相反的意思，当输入端 A 有信号时，输出端 Y 无信号输出．(3)真值表：输入结果AY0110为了方便及节约用电，宿舍楼楼道里安装有声光控灯，这种灯在有光或没有声音时，不亮，而在无光又有声音时，灯就会自动点亮，这里面有什么逻辑关系呢？提示：这里面有“与”逻辑关系，即两个条件同时满足时灯才亮．考点一 三种门电路的类比理解门电路种类类比电路图逻辑关系“与”门两个电键都闭合是灯亮的充分必要条件，逻辑关系可示意为⇒Y“或”门两个电键都闭合是灯亮的充分非必要条件，逻辑关系可示意为“非”门逻辑关系表示为 A⇒－C，C 表示结果成立，－C 表示结果不成立 1 上述都是以电键闭合作为满足条件，灯亮作为结果成立进行类比的.,2 条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”，“1”“0”是逻辑关系中的两种取值，不表示具体数字.【例 1】 如图所示，试判断这是一个什么逻辑门电路，A、B、C 闭合时记为“1”，断开时记为“0”，Y 灯亮记为“1”，灯不亮记为“0”，试完成真值表：本题考查了“与”门逻辑关系的真值表，抓住“与”门的特点及数值“1”“0”代表的意义是正确填写真值表的关键．【答案】 见解析【解析】 由题图可知，开关 A、B、C 必须都合上灯才亮，所以这是一个“与”门电路，其真值表如下：输入输出ABCY00000010010001101000101011001111总结提能 逻辑电路的分析应注意：(1)熟记“与”“或”“非...
