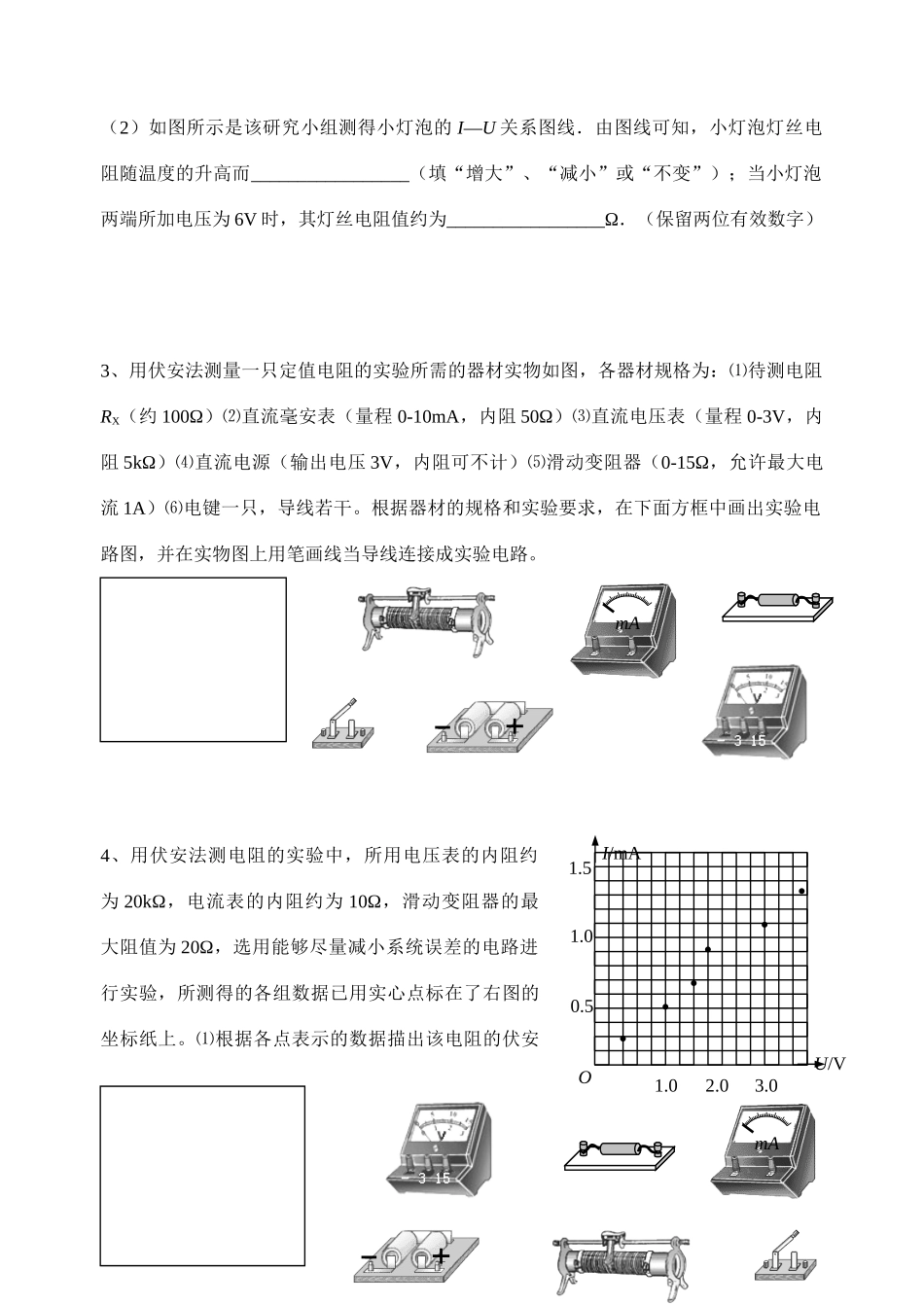

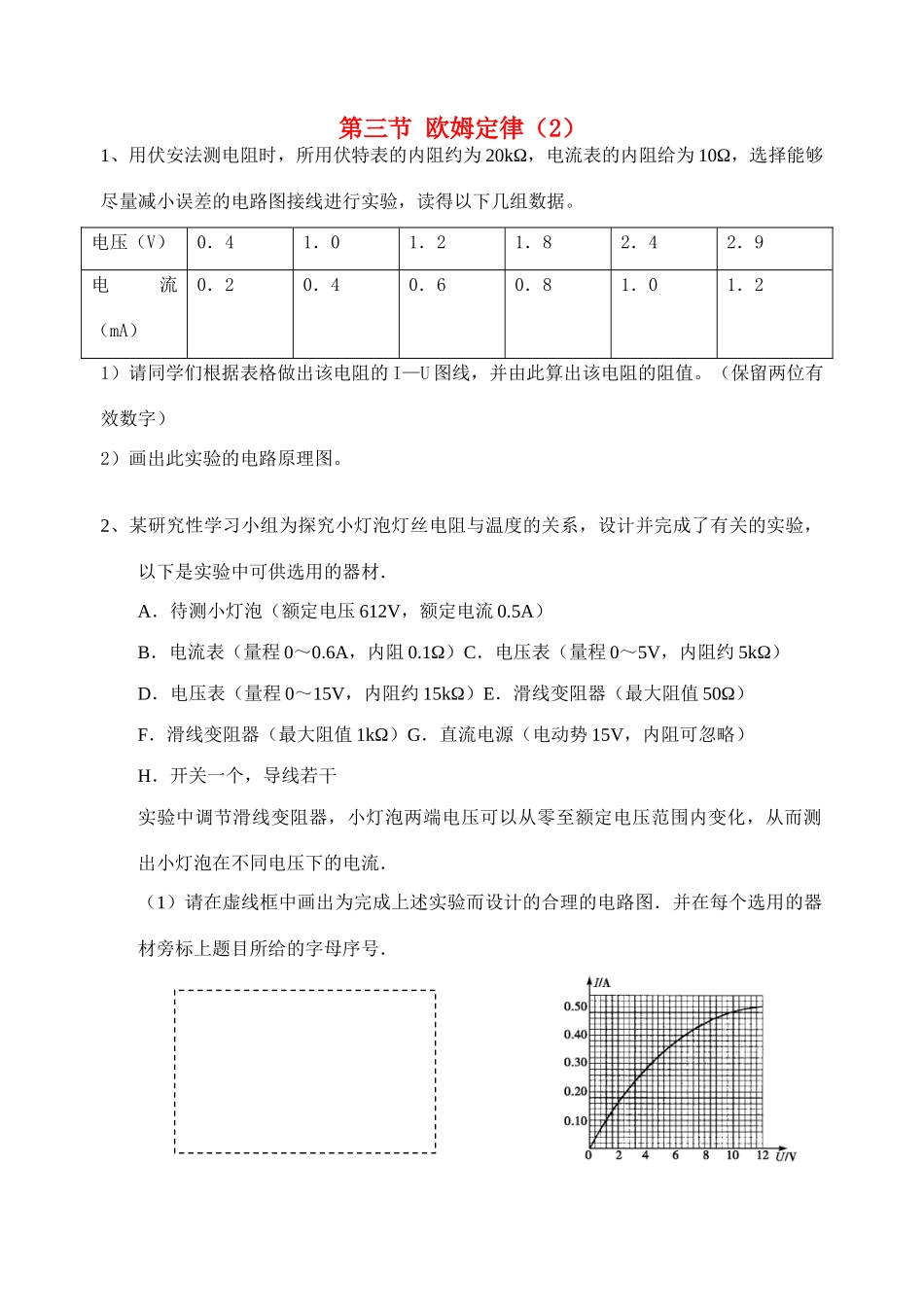

第三节 欧姆定律（2）1、用伏安法测电阻时，所用伏特表的内阻约为 20kΩ，电流表的内阻给为 10Ω，选择能够尽量减小误差的电路图接线进行实验，读得以下几组数据。电压（V）0．41．01．21．82．42．9电流（mA）0．20．40．60．81．01．21）请同学们根据表格做出该电阻的 I—U 图线，并由此算出该电阻的阻值。（保留两位有效数字）2）画出此实验的电路原理图。2、某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材．A．待测小灯泡（额定电压 612V，额定电流 0.5A）B．电流表（量程 0～0.6A，内阻 0.1Ω）C．电压表（量程 0～5V，内阻约 5kΩ）D．电压表（量程 0～15V，内阻约 15kΩ）E．滑线变阻器（最大阻值 50Ω）F．滑线变阻器（最大阻值 1kΩ）G．直流电源（电动势 15V，内阻可忽略）H．开关一个，导线若干实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．（1）请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给的字母序号．（2）如图所示是该研究小组测得小灯泡的 I—U 关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而_________________（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为 6V 时，其灯丝电阻值约为_________________Ω．（保留两位有效数字）3、用伏安法测量一只定值电阻的实验所需的器材实物如图，各器材规格为：⑴待测电阻RX（约 100Ω）⑵直流毫安表（量程 0-10mA，内阻 50Ω）⑶直流电压表（量程 0-3V，内阻 5kΩ）⑷直流电源（输出电压 3V，内阻可不计）⑸滑动变阻器（0-15Ω，允许最大电流 1A）⑹电键一只，导线若干。根据器材的规格和实验要求，在下面方框中画出实验电路图，并在实物图上用笔画线当导线连接成实验电路。4、用伏安法测电阻的实验中，所用电压表的内阻约为 20kΩ，电流表的内阻约为 10Ω，滑动变阻器的最大阻值为 20Ω，选用能够尽量减小系统误差的电路进行实验，所测得的各组数据已用实心点标在了右图的坐标纸上。⑴根据各点表示的数据描出该电阻的伏安mAU/VI/mA1.0 2.0 3.01.51.00.5OmA特性图线，并由此图线得出该电阻的阻值为 RX=______Ω（保留 2 位有效数字）。⑵在方框中画出实验电路图。⑶将实物连接成实验电路。
