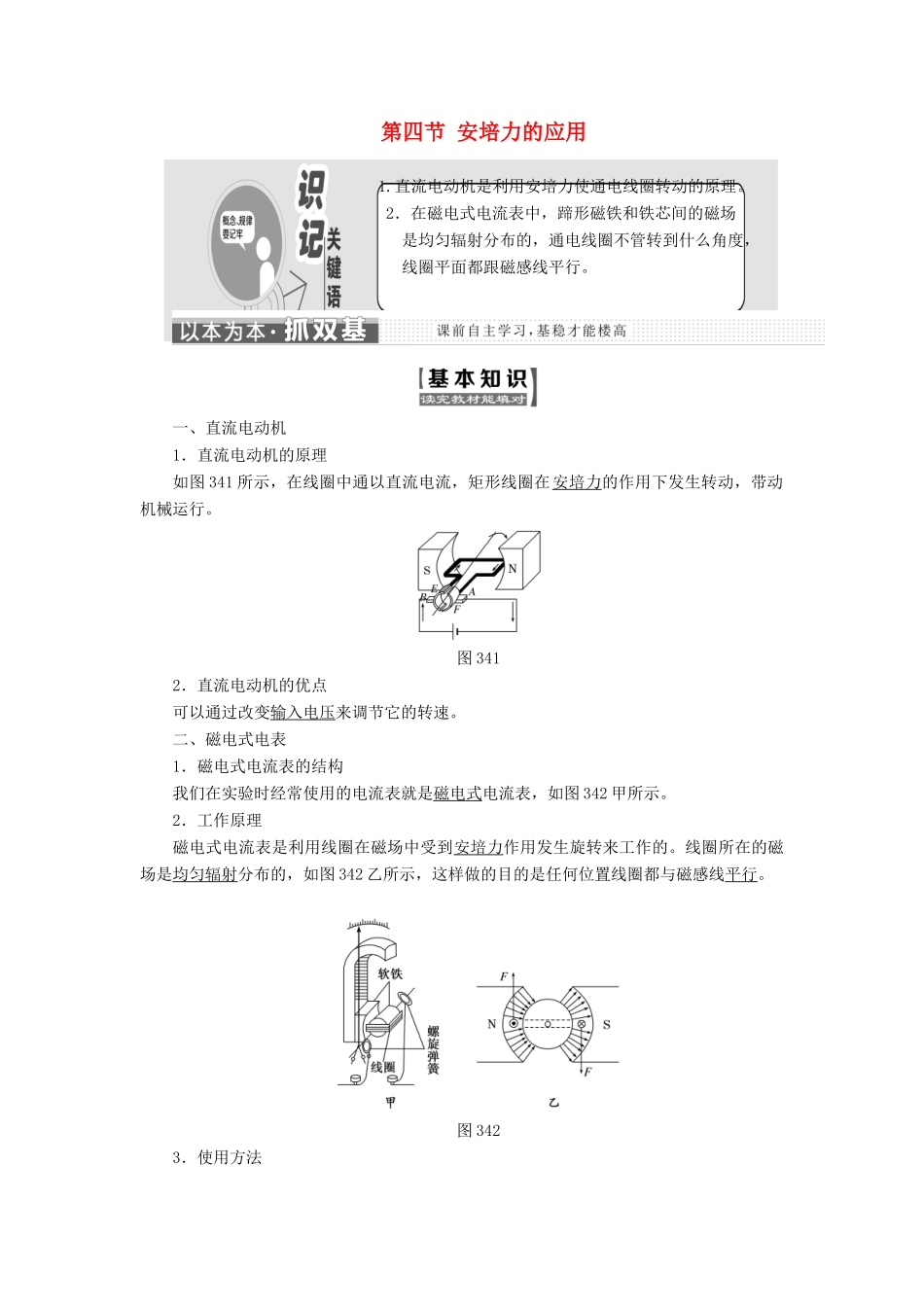

第四节 安培力的应用 1.直流电动机是利用安培力使通电线圈转动的原理。2．在磁电式电流表中，蹄形磁铁和铁芯间的磁场是均匀辐射分布的，通电线圈不管转到什么角度，线圈平面都跟磁感线平行。一、直流电动机1．直流电动机的原理如图 341 所示，在线圈中通以直流电流，矩形线圈在安培力的作用下发生转动，带动机械运行。图 3412．直流电动机的优点可以通过改变输入电压来调节它的转速。二、磁电式电表1．磁电式电流表的结构我们在实验时经常使用的电流表就是磁电式电流表，如图 342 甲所示。2．工作原理磁电式电流表是利用线圈在磁场中受到安培力作用发生旋转来工作的。线圈所在的磁场是均匀辐射分布的，如图 342 乙所示，这样做的目的是任何位置线圈都与磁感线平行。图 3423．使用方法对于磁电式电流表，我们根据指针偏转角度的大小可以知道被测电流的强弱，这是因为磁场对电流的作用力跟电流成正比，因而线圈中的电流越大，安培力的转动作用也越大线圈和指针偏转的角度也就越大。1．自主思考——判一判(1)电动机转动方向与电流方向无关。(×)(2)直流电动机和交流电动机都是利用安培力工作的。(√)(3)磁电式电表指针的偏转角度的大小与通过其内部线圈的电流的大小有关。(√)(4)有些磁电式电表的指针可以双向摆动，有些则只能正向摆动。(√)2．合作探究——议一议(1)通电以后，电动机为什么会转动呢？提示：通电的线圈在磁场内受到了安培力的作用。(2)若磁电式仪表的指针只能从左向右偏，使用时，正负极能不能接反？若指针在中间呢？提示：不能。正负极接反后，电流方向与正常相反，指针向左偏，容易损坏电表。若指针在中间，正负极接反影响不大。(3)如图 343 所示，两条平行的通电直导线之间会通过磁场发生相互作用，在什么情况下两条直导线相互吸引，什么情况下两条直导线相互排斥？图 343提示：每一条通电直导线均处在另一直导线电流产生的磁场中，根据安培定则可判断出直线电流产生的磁场的方向，再根据左手定则可判断出每一条通电直导线所受的安培力由此可知，同向电流相互吸引，反向电流相互排斥。安培力的应用1．直流电动机的结构及原理分析(1)如图 344 所示，当线圈由位置 d 经位置 a 运动到位置 b 时，图中左边受力方向向上，右边受力方向向下，使线圈顺时针转动；当线圈在位置 b 时不受力，由于惯性继续转动。图 344(2)当线圈由位置 b 经位置 c 运动到位置 d 时，由于电流换向，图中左边受力方向向上，右边...
