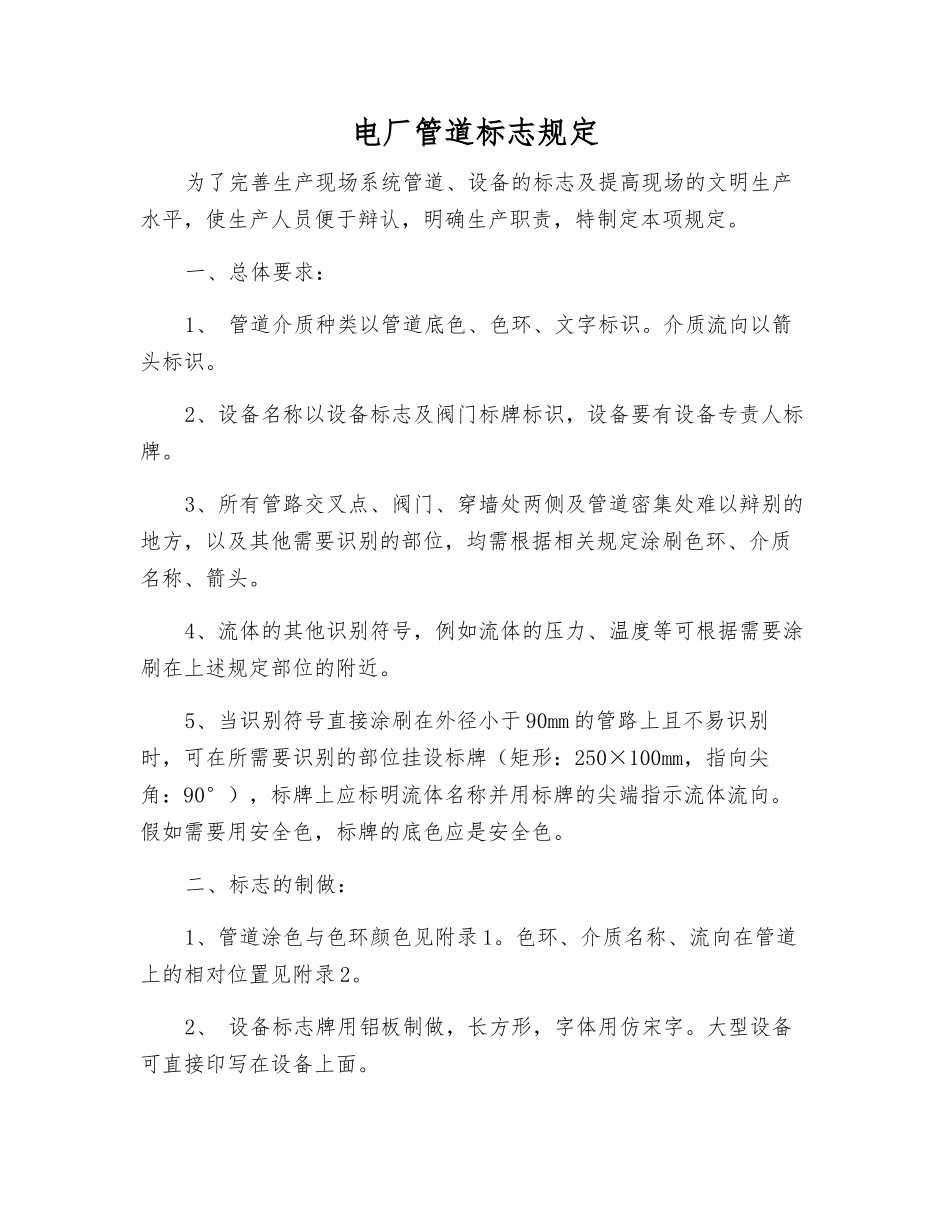

电厂管道标志规定_第1页
1/3
电厂管道标志规定_第2页
2/3
电厂管道标志规定_第3页
3/3
电厂管道标志规定为了完善生产现场系统管道、设备的标志及提高现场的文明生产水平,使生产人员便于辩认,明确生产职责,特制定本项规定。一、总体要求:1、 管道介质种类以管道底色、色环、文字标识。介质流向以箭头标识。2、设备名称以设备标志及阀门标牌标识,设备要有设备专责人标牌。3、所有管路交叉点、阀门、穿墙处两侧及管道密集处难以辩别的地方,以及其他需要识别的部位,均需根据相关规定涂刷色环、介质名称、箭头。4、流体的其他识别符号,例如流体的压力、温度等可根据需要涂刷在上述规定部位的附近。5、当识别符号直接涂刷在外径小于 90mm 的管路上且不易识别时,可在所需要识别的部位挂设标牌(矩形:250×100mm,指向尖角:90°),标牌上应标明流体名称并用标牌的尖端指示流体流向。假如需要用安全色,标牌的底色应是安全色。二、标志的制做:1、管道涂色与色环颜色见附录 1。色环、介质名称、流向在管道上的相对位置见附录 2。2、 设备标志牌用铝板制做,长方形,字体用仿宋字。大型设备可直接印写在设备上面。3、 阀门标牌用铝板制做,圆形,金属底色,内外环绿色,绿色仿宋体字,有开关箭头,绿色。无法安装圆形标牌的阀门,阀门标牌制做成长方形。三、标识涂漆及安装:1、 各种管道色环清楚;介质流向清楚;设备标志清楚、字体美观、整齐;设备名称、设备负责人落实;2、 标牌安装采纳贴或铆的方式,横平竖直,不许歪斜,且粘贴或铆接牢固无脱落现象;3、 阀门标牌安装采纳贴或由阀门手轮背帽固定,背帽不许压在文字上,造成看不清或是看不全;4、 同一类型设备的标志安装在设备同一个位置上;同一类型管道标识要涂在同一标高同一位置上;5、 主厂房内的水平布置的管道,色环或是箭头应画在明显位置并在同一水平中心轴线上;6、 主厂房竖排管道,色环或是箭头应画在零米、运转平台及以上穿墙部分;7、 假如管路内流体是双向流动的,就标志双向箭头;四、设备标志完成的时间要求:1、 大、小修施工结束,冷态验收时应完成设备标志。2、 各项工程(包括外委工程)施工结束,进行验收时应完成设备标志。3、 现场消缺、维护需临时取消、破坏设备标志的,须在工作结束后 24 小时内恢复标志。4、 新增设备及设备变更需发生设备标志增加或变化的,须在施工结束时同时完成设备标志。五、设备标志管理的工作程序:1、现场各种设备标志必须根据相关规定执行。具体应当设置设备标志的部位,由生产部标准化专业统一规...
