电气元件的安装技术交底

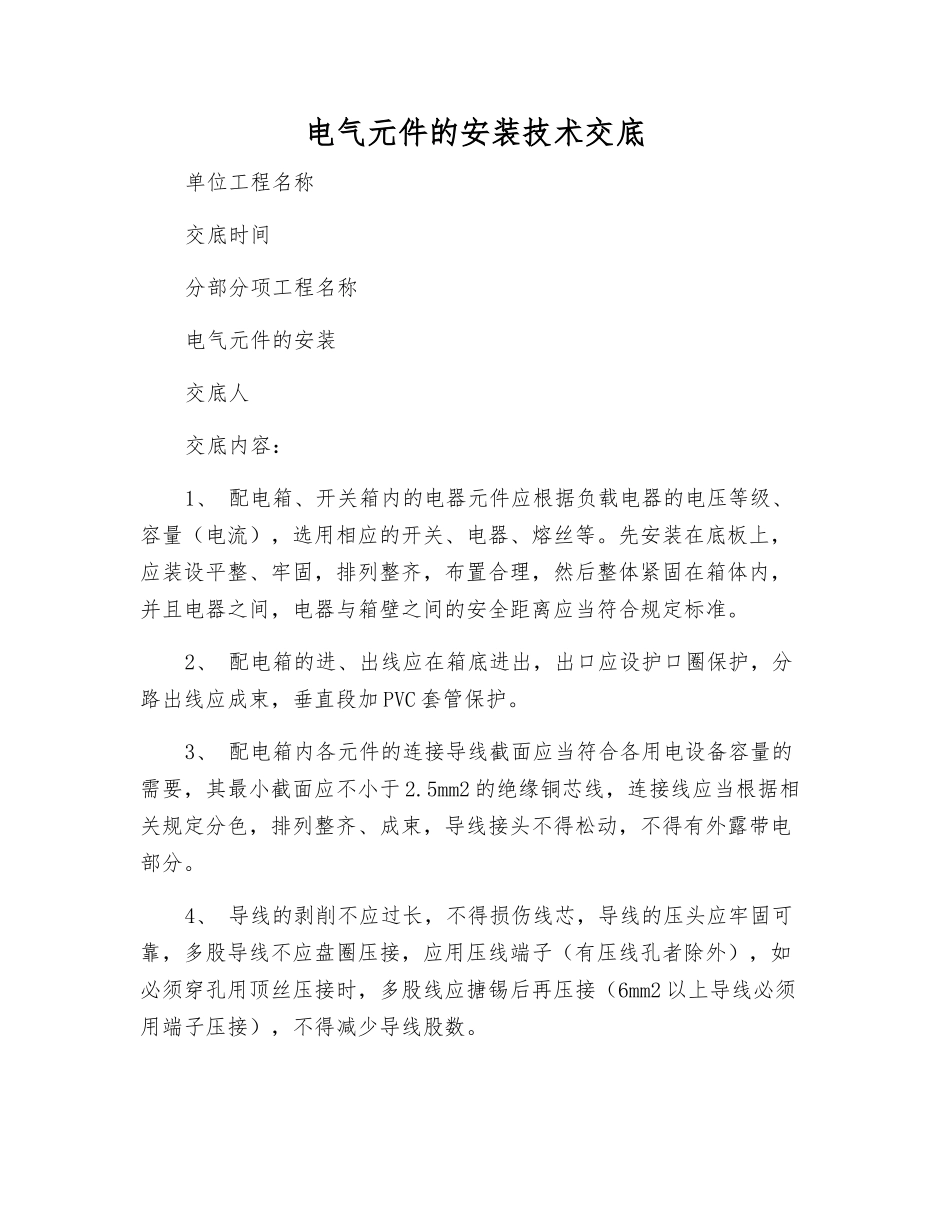

电气元件的安装技术交底_第1页
1/2

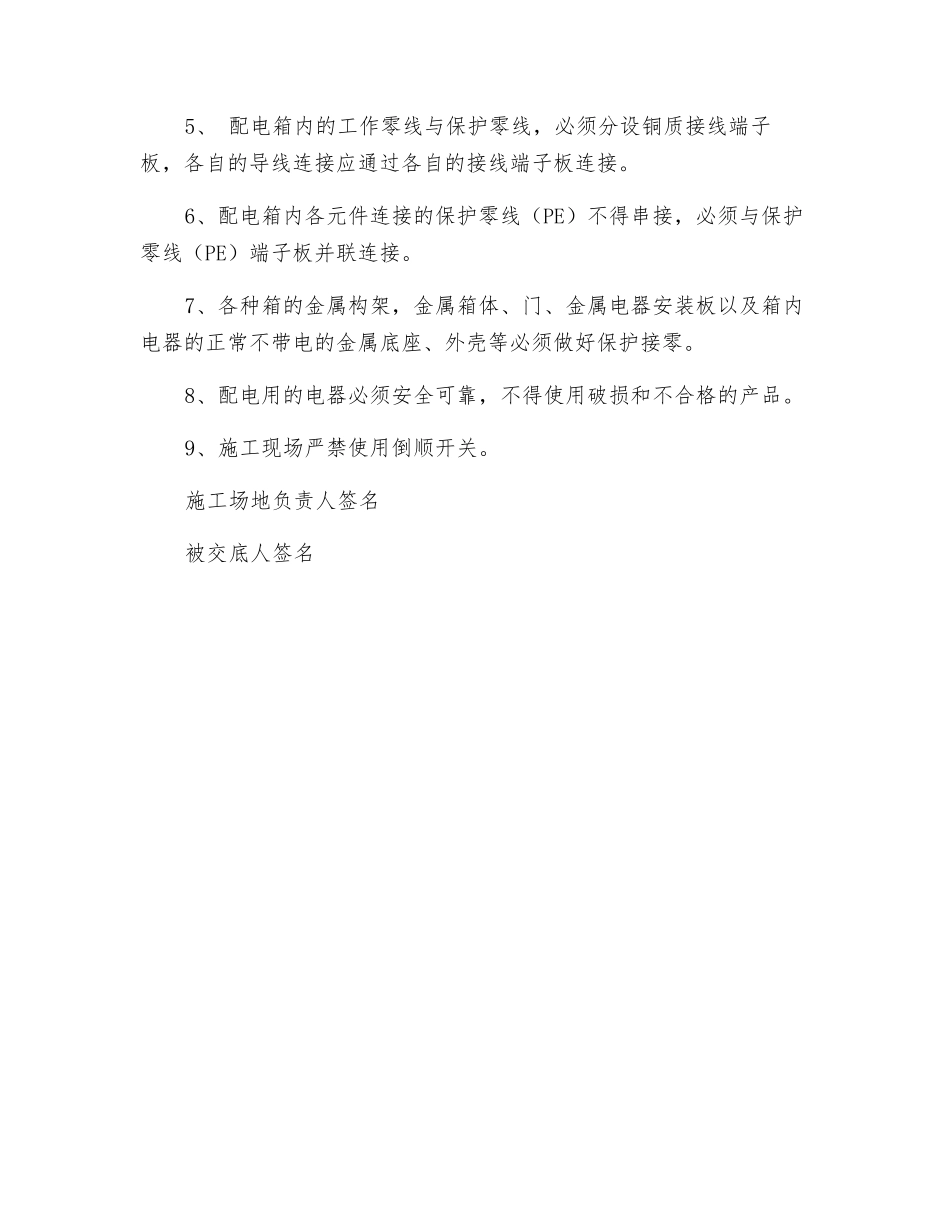

电气元件的安装技术交底_第2页
2/2
电气元件的安装技术交底单位工程名称交底时间分部分项工程名称电气元件的安装交底人交底内容:1、 配电箱、开关箱内的电器元件应根据负载电器的电压等级、容量(电流),选用相应的开关、电器、熔丝等。先安装在底板上,应装设平整、牢固,排列整齐,布置合理,然后整体紧固在箱体内,并且电器之间,电器与箱壁之间的安全距离应当符合规定标准。2、 配电箱的进、出线应在箱底进出,出口应设护口圈保护,分路出线应成束,垂直段加 PVC 套管保护。3、 配电箱内各元件的连接导线截面应当符合各用电设备容量的需要,其最小截面应不小于 2.5mm2 的绝缘铜芯线,连接线应当根据相关规定分色,排列整齐、成束,导线接头不得松动,不得有外露带电部分。4、 导线的剥削不应过长,不得损伤线芯,导线的压头应牢固可靠,多股导线不应盘圈压接,应用压线端子(有压线孔者除外),如必须穿孔用顶丝压接时,多股线应搪锡后再压接(6mm2 以上导线必须用端子压接),不得减少导线股数。5、 配电箱内的工作零线与保护零线,必须分设铜质接线端子板,各自的导线连接应通过各自的接线端子板连接。6、配电箱内各元件连接的保护零线(PE)不得串接,必须与保护零线(PE)端子板并联连接。7、各种箱的金属构架,金属箱体、门、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做好保护接零。8、配电用的电器必须安全可靠,不得使用破损和不合格的产品。9、施工现场严禁使用倒顺开关。施工场地负责人签名被交底人签名
