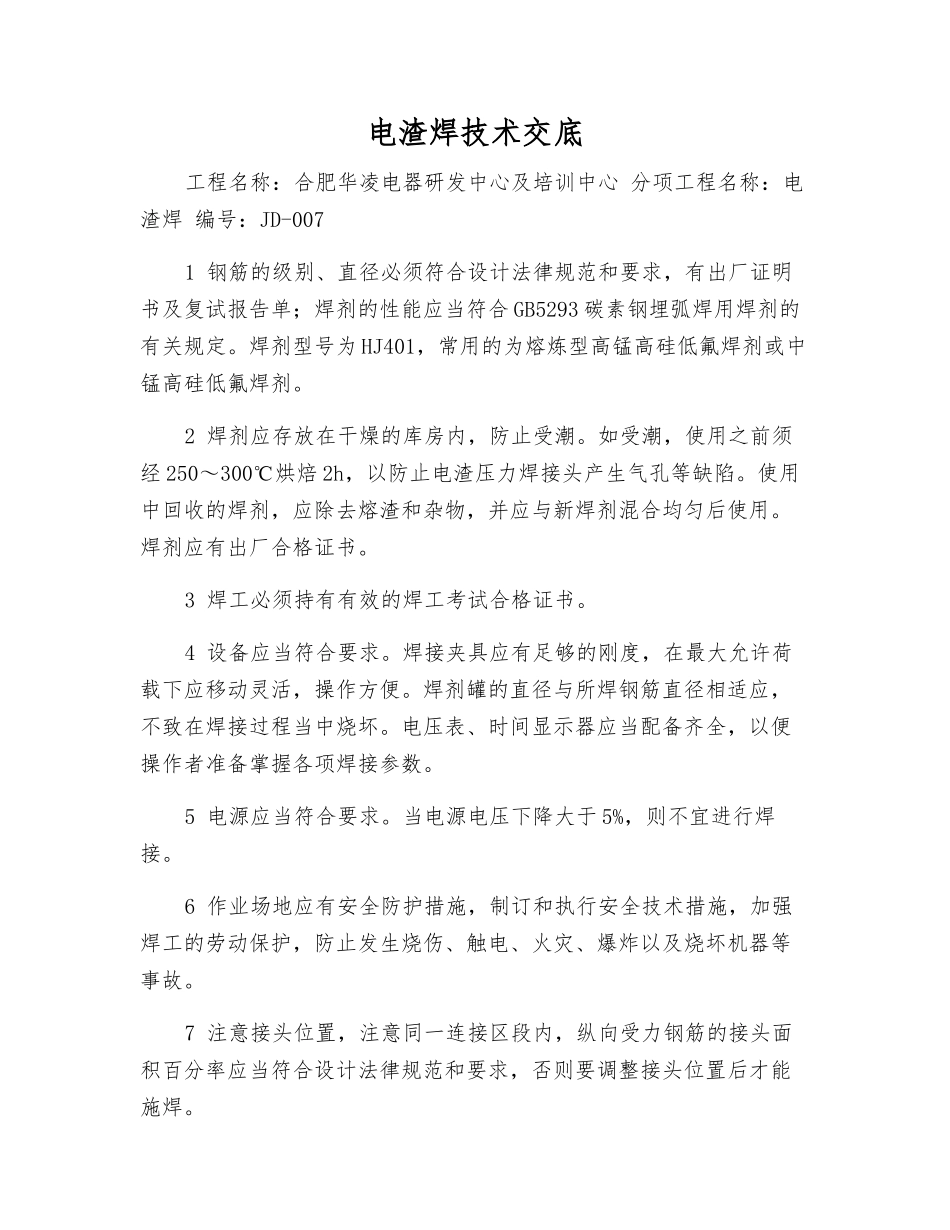

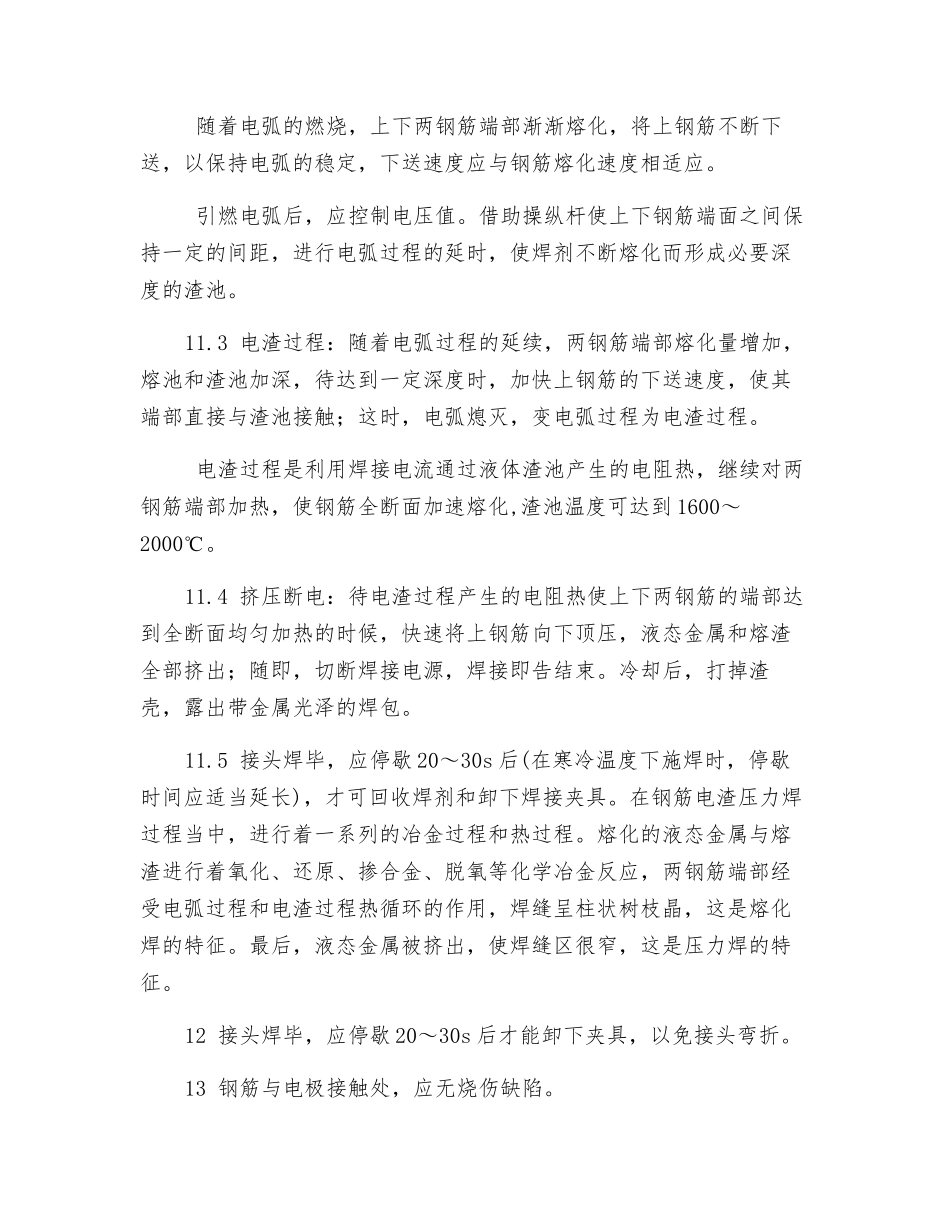

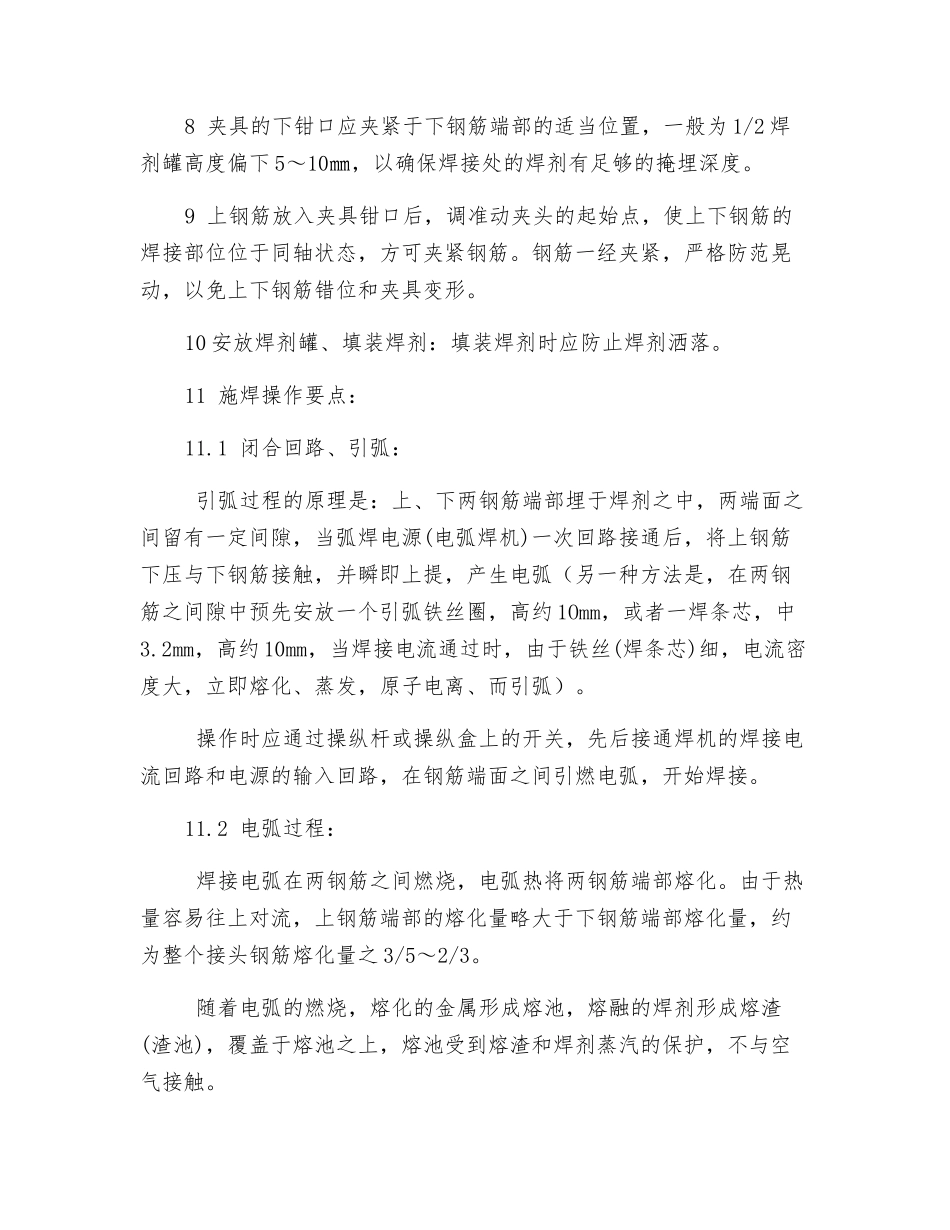

电渣焊技术交底工程名称：合肥华凌电器研发中心及培训中心 分项工程名称：电渣焊 编号：JD-0071 钢筋的级别、直径必须符合设计法律规范和要求，有出厂证明书及复试报告单；焊剂的性能应当符合 GB5293 碳素钢埋弧焊用焊剂的有关规定。焊剂型号为 HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。2 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用之前须经 250～300℃烘焙 2h，以防止电渣压力焊接头产生气孔等缺陷。使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。焊剂应有出厂合格证书。3 焊工必须持有有效的焊工考试合格证书。4 设备应当符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程当中烧坏。电压表、时间显示器应当配备齐全，以便操作者准备掌握各项焊接参数。5 电源应当符合要求。当电源电压下降大于 5%，则不宜进行焊接。6 作业场地应有安全防护措施，制订和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。7 注意接头位置，注意同一连接区段内，纵向受力钢筋的接头面积百分率应当符合设计法律规范和要求，否则要调整接头位置后才能施焊。8 夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为 1/2 焊剂罐高度偏下 5～10㎜，以确保焊接处的焊剂有足够的掩埋深度。9 上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严格防范晃动，以免上下钢筋错位和夹具变形。10 安放焊剂罐、填装焊剂：填装焊剂时应防止焊剂洒落。11 施焊操作要点：11.1 闭合回路、引弧： 引弧过程的原理是：上、下两钢筋端部埋于焊剂之中，两端面之间留有一定间隙，当弧焊电源(电弧焊机)一次回路接通后，将上钢筋下压与下钢筋接触，并瞬即上提，产生电弧（另一种方法是，在两钢筋之间隙中预先安放一个引弧铁丝圈，高约 1Omm，或者一焊条芯，中3.2mm，高约 10mm，当焊接电流通过时，由于铁丝(焊条芯)细，电流密度大，立即熔化、蒸发，原子电离、而引弧）。 操作时应通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。11.2 电弧过程： 焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化。由于热量容易往上对流，上钢筋端部的熔化量略大于下钢筋端部熔化量，...
