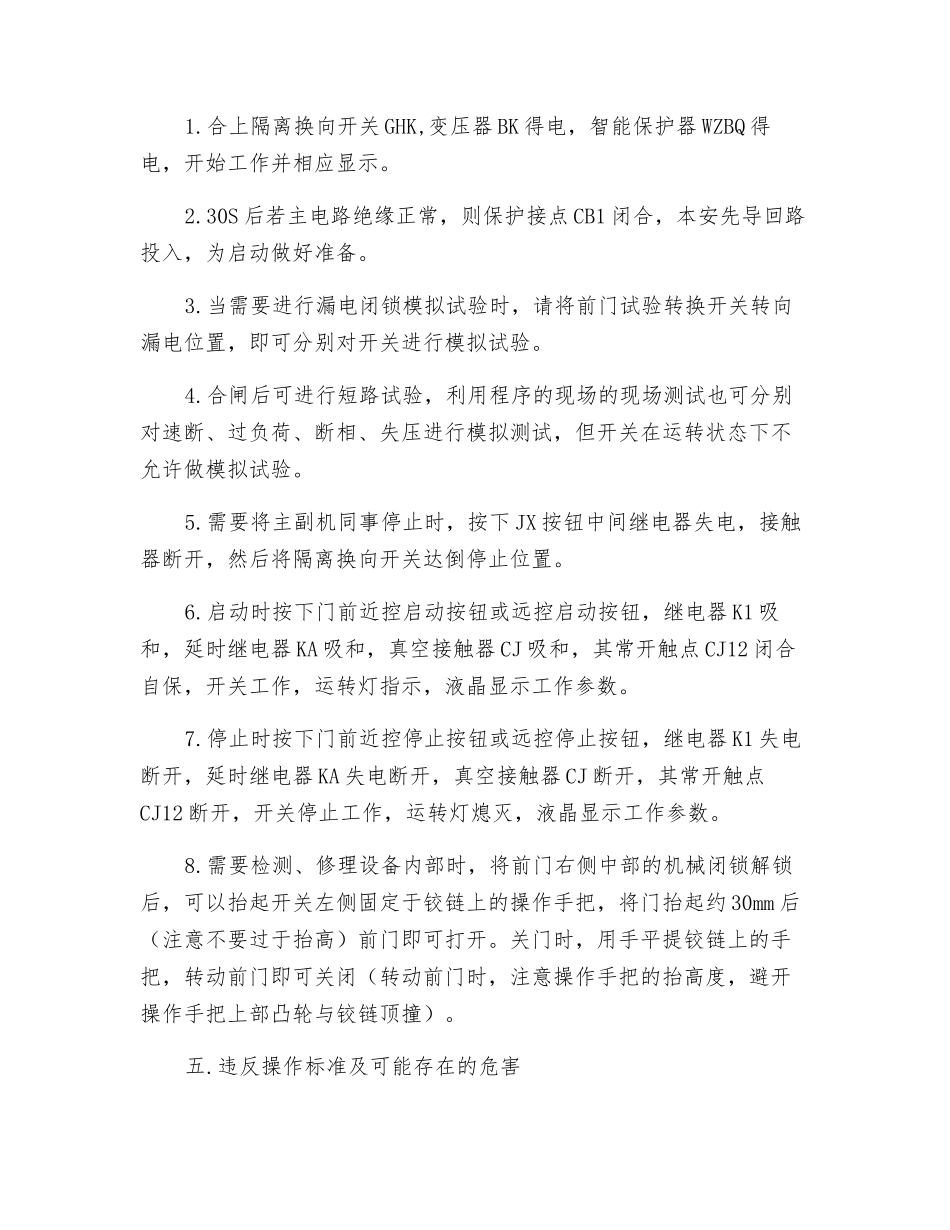

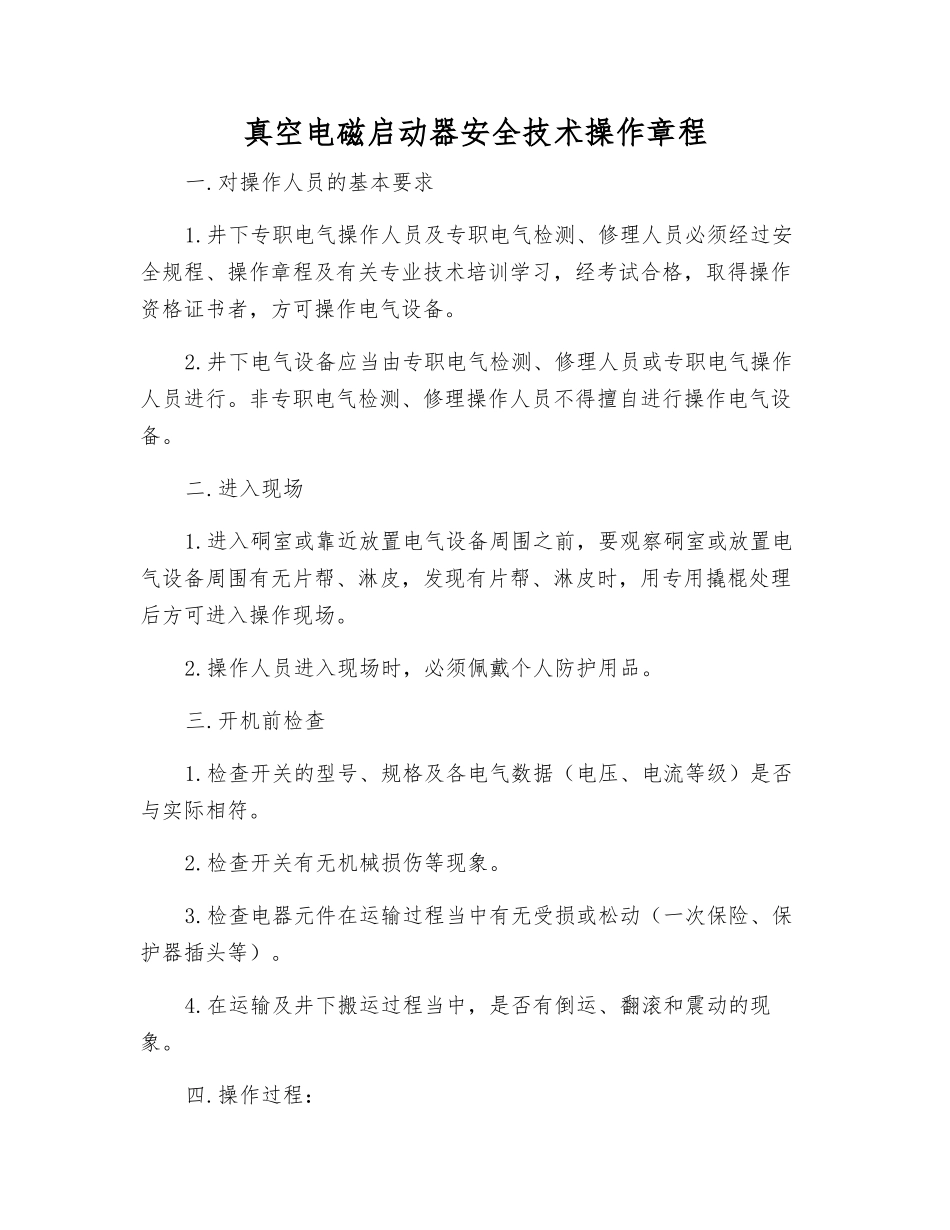

真空电磁启动器安全技术操作章程一.对操作人员的基本要求1.井下专职电气操作人员及专职电气检测、修理人员必须经过安全规程、操作章程及有关专业技术培训学习，经考试合格，取得操作资格证书者，方可操作电气设备。2.井下电气设备应当由专职电气检测、修理人员或专职电气操作人员进行。非专职电气检测、修理操作人员不得擅自进行操作电气设备。二.进入现场1.进入硐室或靠近放置电气设备周围之前，要观察硐室或放置电气设备周围有无片帮、淋皮，发现有片帮、淋皮时，用专用撬棍处理后方可进入操作现场。2.操作人员进入现场时，必须佩戴个人防护用品。三.开机前检查1.检查开关的型号、规格及各电气数据（电压、电流等级）是否与实际相符。2.检查开关有无机械损伤等现象。3.检查电器元件在运输过程当中有无受损或松动（一次保险、保护器插头等）。4.在运输及井下搬运过程当中，是否有倒运、翻滚和震动的现象。四.操作过程：1.合上隔离换向开关 GHK,变压器 BK 得电，智能保护器 WZBQ 得电，开始工作并相应显示。2.30S 后若主电路绝缘正常，则保护接点 CB1 闭合，本安先导回路投入，为启动做好准备。3.当需要进行漏电闭锁模拟试验时，请将前门试验转换开关转向漏电位置，即可分别对开关进行模拟试验。4.合闸后可进行短路试验，利用程序的现场的现场测试也可分别对速断、过负荷、断相、失压进行模拟测试，但开关在运转状态下不允许做模拟试验。5.需要将主副机同事停止时，按下 JX 按钮中间继电器失电，接触器断开，然后将隔离换向开关达倒停止位置。6.启动时按下门前近控启动按钮或远控启动按钮，继电器 K1 吸和，延时继电器 KA 吸和，真空接触器 CJ 吸和，其常开触点 CJ12 闭合自保，开关工作，运转灯指示，液晶显示工作参数。7.停止时按下门前近控停止按钮或远控停止按钮，继电器 K1 失电断开，延时继电器 KA 失电断开，真空接触器 CJ 断开，其常开触点CJ12 断开，开关停止工作，运转灯熄灭，液晶显示工作参数。8.需要检测、修理设备内部时，将前门右侧中部的机械闭锁解锁后，可以抬起开关左侧固定于铰链上的操作手把，将门抬起约 30mm 后（注意不要过于抬高）前门即可打开。关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬高度，避开操作手把上部凸轮与铰链顶撞）。五.违反操作标准及可能存在的危害1.严禁带负荷拉隔离开关，否则会损坏设备。2.严禁带电打开设备接线腔或前门，否则会导致人...
