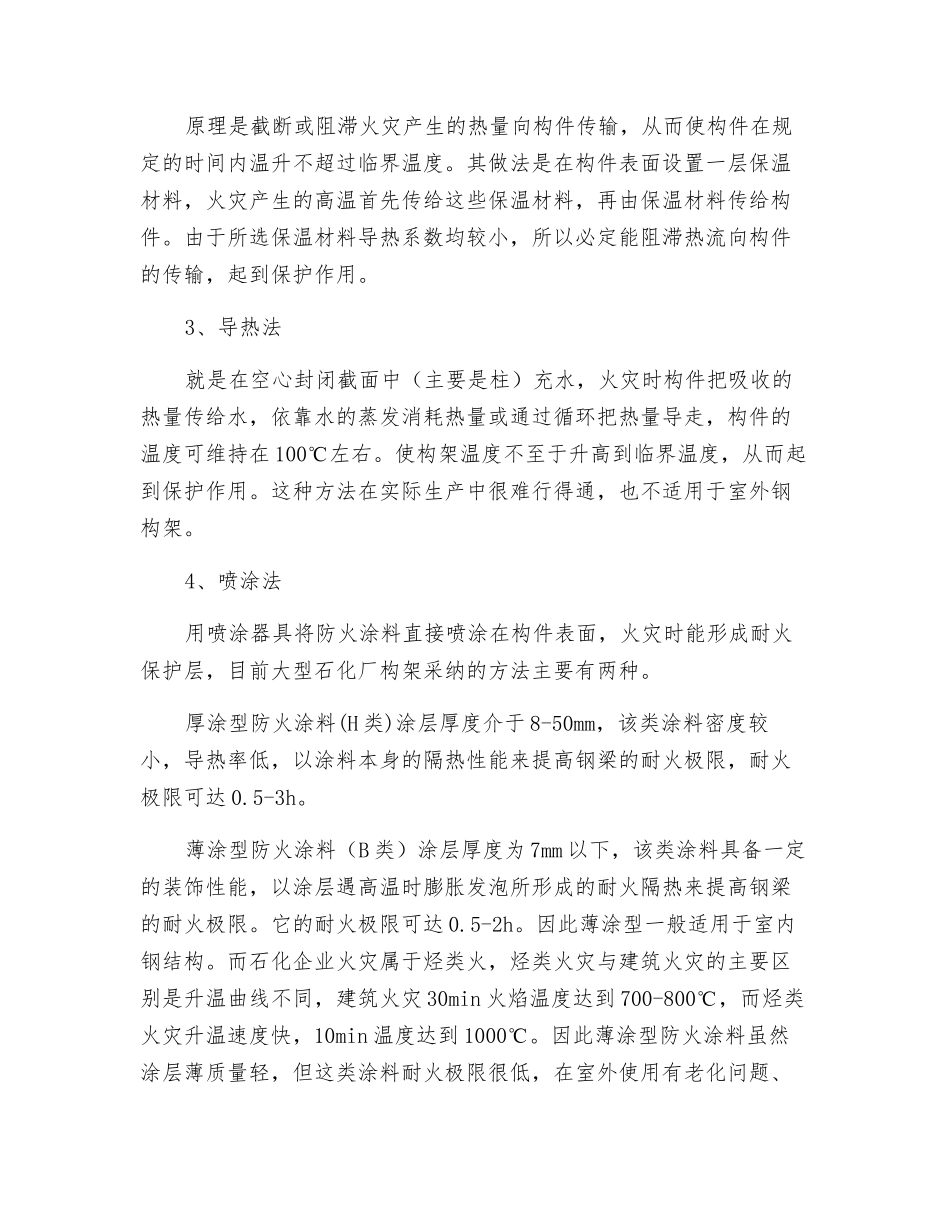

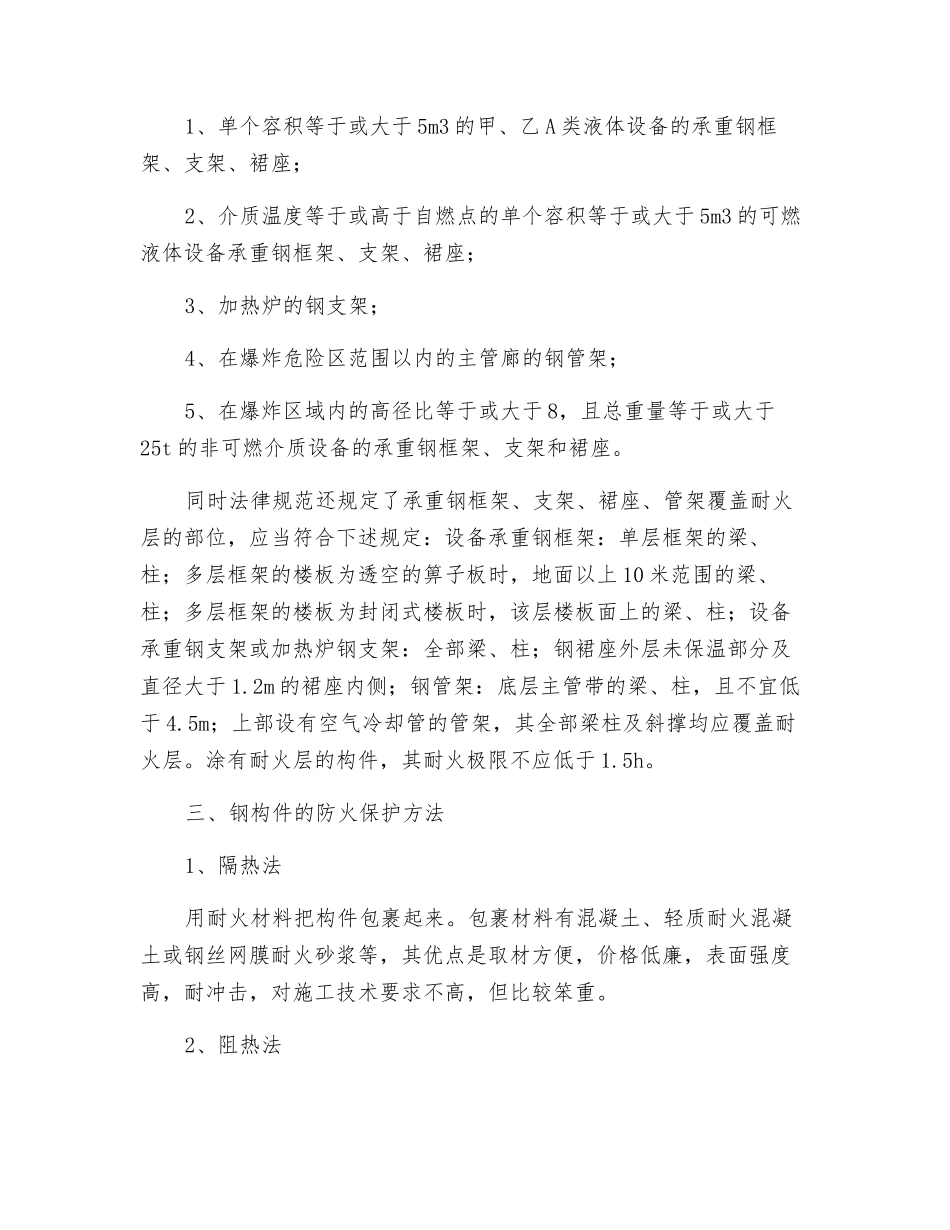

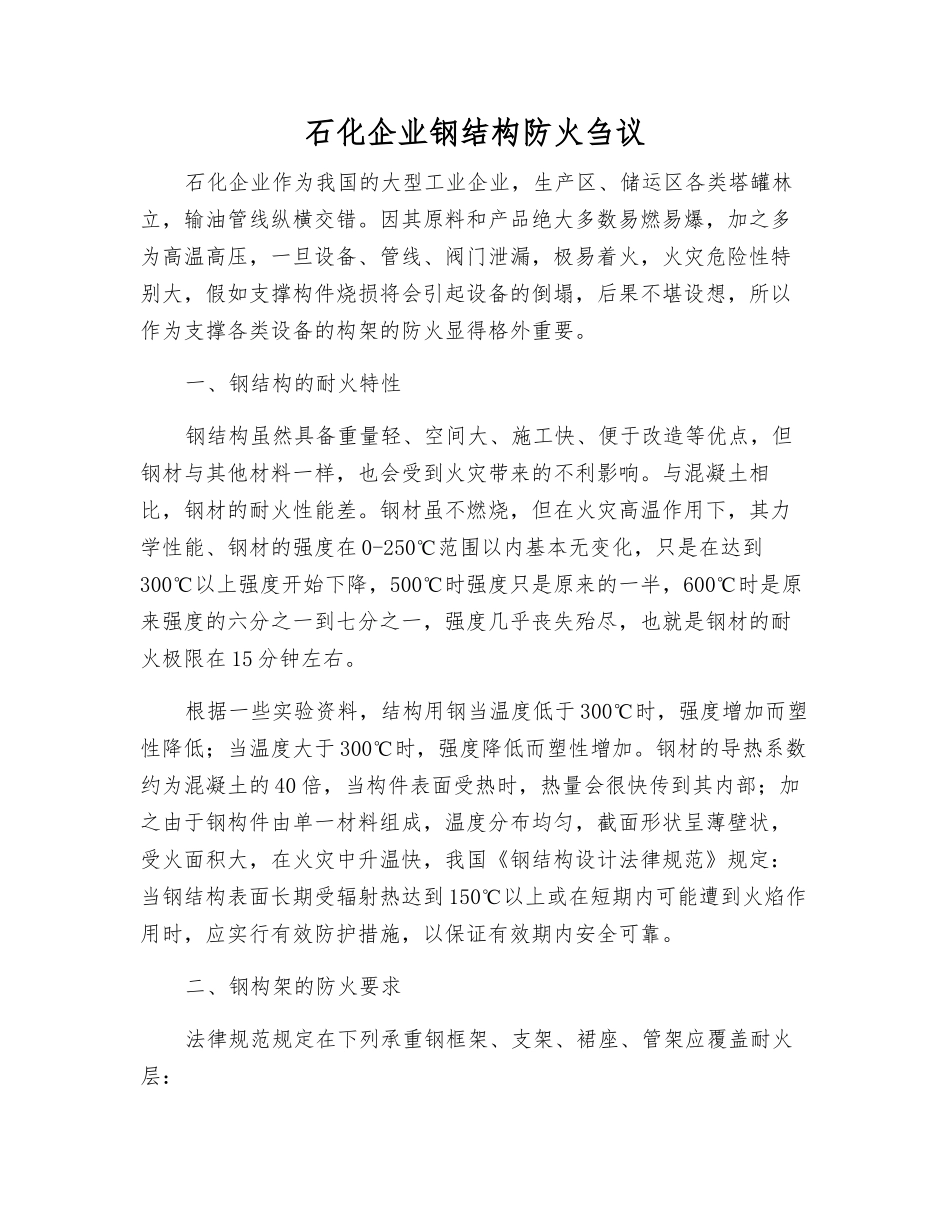

石化企业钢结构防火刍议石化企业作为我国的大型工业企业，生产区、储运区各类塔罐林立，输油管线纵横交错。因其原料和产品绝大多数易燃易爆，加之多为高温高压，一旦设备、管线、阀门泄漏，极易着火，火灾危险性特别大，假如支撑构件烧损将会引起设备的倒塌，后果不堪设想，所以作为支撑各类设备的构架的防火显得格外重要。一、钢结构的耐火特性钢结构虽然具备重量轻、空间大、施工快、便于改造等优点，但钢材与其他材料一样，也会受到火灾带来的不利影响。与混凝土相比，钢材的耐火性能差。钢材虽不燃烧，但在火灾高温作用下，其力学性能、钢材的强度在 0-250℃范围以内基本无变化，只是在达到300℃以上强度开始下降，500℃时强度只是原来的一半，600℃时是原来强度的六分之一到七分之一，强度几乎丧失殆尽，也就是钢材的耐火极限在 15 分钟左右。根据一些实验资料，结构用钢当温度低于 300℃时，强度增加而塑性降低；当温度大于 300℃时，强度降低而塑性增加。钢材的导热系数约为混凝土的 40 倍，当构件表面受热时，热量会很快传到其内部；加之由于钢构件由单一材料组成，温度分布均匀，截面形状呈薄壁状，受火面积大，在火灾中升温快，我国《钢结构设计法律规范》规定：当钢结构表面长期受辐射热达到 150℃以上或在短期内可能遭到火焰作用时，应实行有效防护措施，以保证有效期内安全可靠。二、钢构架的防火要求法律规范规定在下列承重钢框架、支架、裙座、管架应覆盖耐火层：1、单个容积等于或大于 5m3 的甲、乙 A 类液体设备的承重钢框架、支架、裙座；2、介质温度等于或高于自燃点的单个容积等于或大于 5m3 的可燃液体设备承重钢框架、支架、裙座；3、加热炉的钢支架；4、在爆炸危险区范围以内的主管廊的钢管架；5、在爆炸区域内的高径比等于或大于 8，且总重量等于或大于25t 的非可燃介质设备的承重钢框架、支架和裙座。同时法律规范还规定了承重钢框架、支架、裙座、管架覆盖耐火层的部位，应当符合下述规定：设备承重钢框架：单层框架的梁、柱；多层框架的楼板为透空的箅子板时，地面以上 10 米范围的梁、柱；多层框架的楼板为封闭式楼板时，该层楼板面上的梁、柱；设备承重钢支架或加热炉钢支架：全部梁、柱；钢裙座外层未保温部分及直径大于 1.2m 的裙座内侧；钢管架：底层主管带的梁、柱，且不宜低于 4.5m；上部设有空气冷却管的管架，其全部梁柱及斜撑均应覆盖耐火层。涂有耐火层的构件，其耐火极限不应低于 1....
